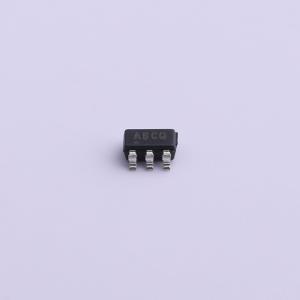

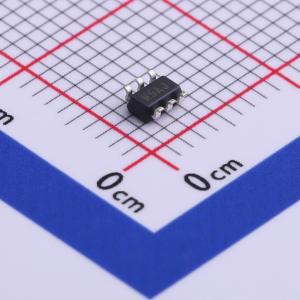

温馨提醒：图片仅供参考，商品以实物为准

MAX5712EUT+T

低功耗12位串行DAC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 12位、低功耗、满摆幅电压输出、串行DAC，SOT23封装
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX5712EUT+T
商品编号: C524430
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.071克(g)

商品参数

商品概述

MAX5712是一款小尺寸、低功耗的12位数模转换器（DAC），采用单路+2.7V至+5.5V电源供电。MAX5712片上精密输出放大器可实现轨到轨输出摆幅。在+3V电源下，其仅消耗85μA的电源电流，非常适合便携式电池供电设备。 MAX5712采用三线串行接口，与SPI/QSPI/MICROWIRE和DSP接口标准兼容。所有逻辑输入均与CMOS逻辑兼容，并采用施密特触发器进行缓冲，可直接与光耦合器连接。MAX5712集成了上电复位（POR）电路，确保DAC在上电时处于零电压状态。通过软件命令可启动掉电模式，将电流消耗降至0.3μA。 MAX5712采用小型6引脚SOT23封装。该器件的工作温度范围为汽车级的-40℃至+125℃。 MAX5712是一款电压输出的12位DAC，在小型6引脚SOT23封装中提供完整的12位性能。SOT23封装尺寸小于9mm²。MAX5712的差分非线性误差小于1LSB，可确保单调性能。该器件采用简单的三线SPI/QSPI/MICROWIRE和DSP兼容串行接口，工作频率高达20MHz。MAX5712集成了三种关断模式，非常适合低功耗应用。 MAX5712由电阻串、输出缓冲器和POR电路组成。采用电阻串架构实现单调数模转换。由于VDD是MAX5712的参考电压，因此DAC的精度取决于VDD的精度。MAX5712的偏置电流较低，可由外部电源供电。

商品特性

宽工作温度范围：-40℃至+125℃
低电源电流：85μA
超低掉电电源电流：0.3μA
单路+2.7V至+5.5V电源电压
快速20MHz三线SPI/QSPI/MICROWIRE和DSP兼容串行接口，施密特触发输入可直接连接光耦合器
轨到轨输出缓冲器
小型6引脚SOT23封装
上电复位至0V
三种软件可选掉电输出阻抗（100kΩ、1kΩ、高阻态）

应用领域

自动调谐
增益和失调调整
功率放大器控制
过程控制I/O板
电池供电设备
压控振荡器控制

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	12位
	通道数	1
	接口类型	QSPI；SPI
	工作电压	2.7V~5.5V
	稳定时间	4us
	输出类型	电压-缓冲

	属性	参数值
	积分非线性	16LSB
	工作温度	-40℃~+85℃
	上电复位	内置
	基准电压源	外置
	数据速率	20MHz
	静态电流	85uA
