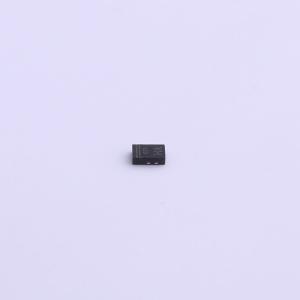

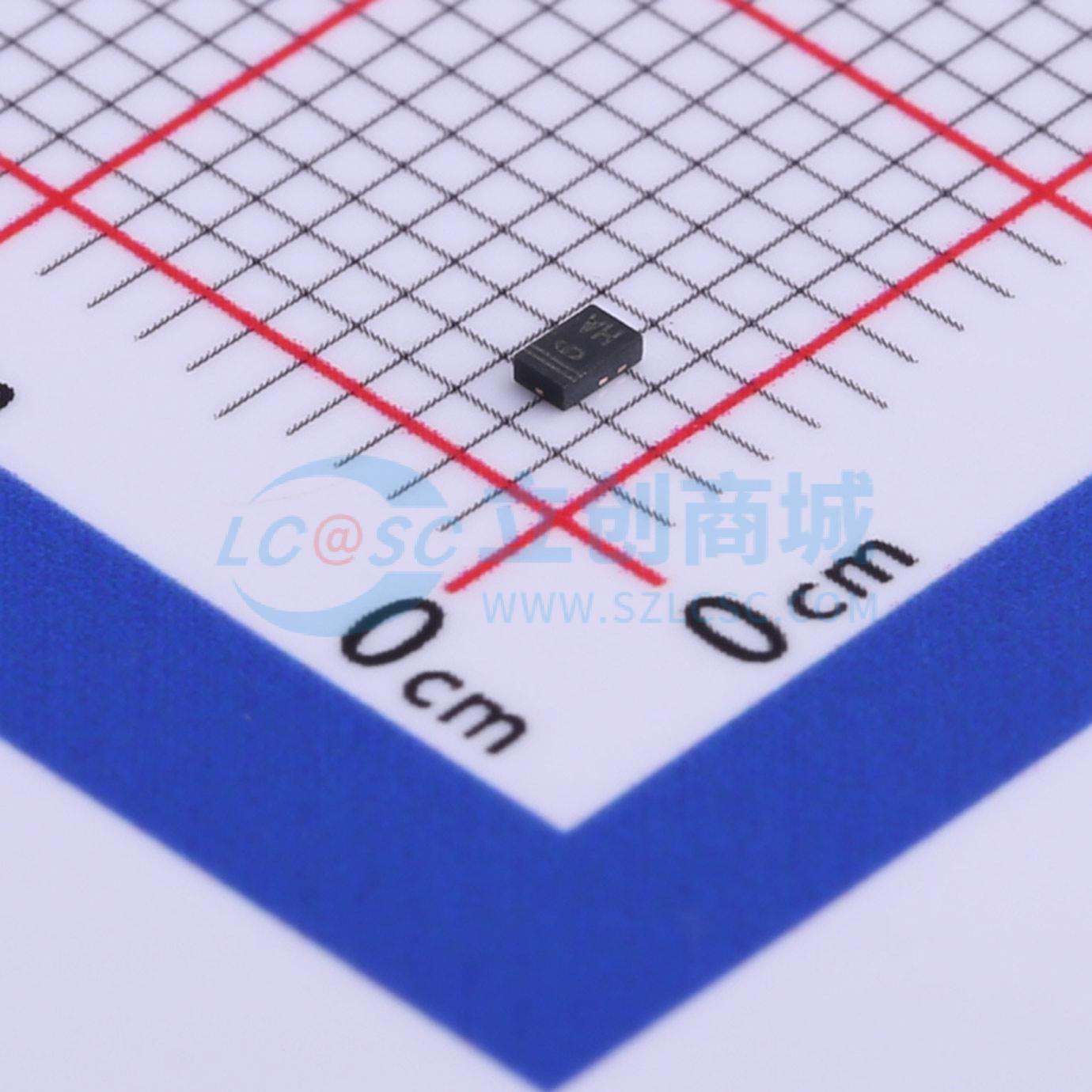

PT0672NH
单向ESD 6.8V截止 峰值脉冲电流：160A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- PTTC(聚鼎)
- 商品型号
- PT0672NH
- 商品编号
- C524438
- 商品封装
- DFN1610-2
- 包装方式
- 编带
- 商品毛重
- 0.007克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 6.8V | |
| 钳位电压 | 14V | |
| 峰值脉冲电流(Ipp) | 160A@8/20us | |
| 峰值脉冲功率(Ppp) | 2.2kW@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 7V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 1.1nF |
商品特性
- 2200瓦峰值脉冲功率（8/20μs）
- 单向配置
- 固态硅雪崩技术
- 低钳位电压
- 低漏电流
- 保护单条数据/电源线
- IEC61000 - 4 - 2（静电放电）±30kV（空气），±30kV（接触）
- IEC61000 - 4 - 4（电快速瞬变脉冲群）40A（5/50ns）
- IEC61000 - 4 - 5（浪涌）：160A（8/20μs）
应用领域
-手机及配件-基于微处理器的设备-个人数字助理(PDA)-笔记本电脑、台式机和服务器-便携式仪器
