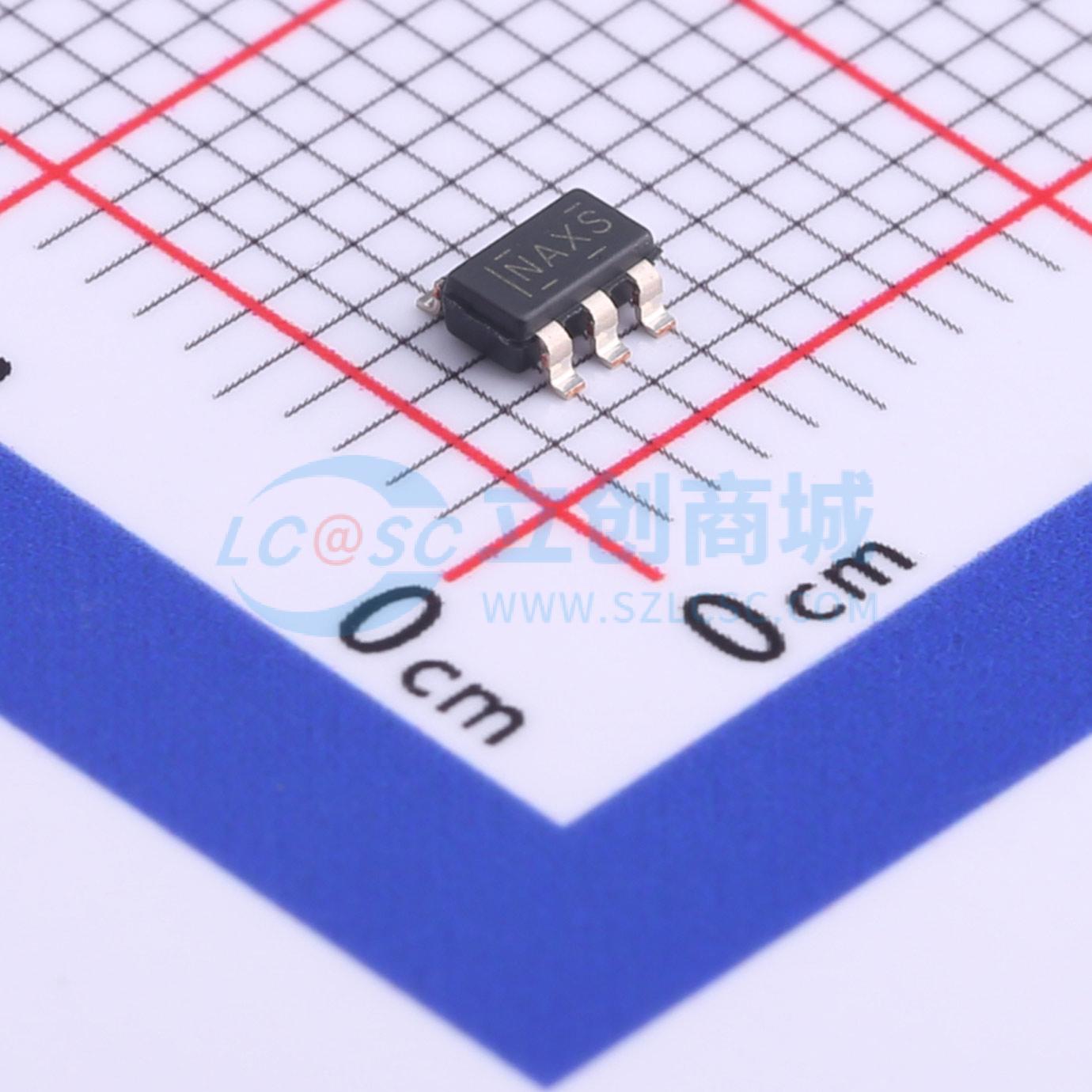

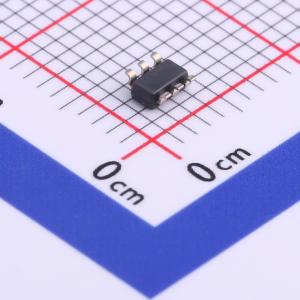

温馨提醒：图片仅供参考，商品以实物为准

TPS560430XDBVR

4V 至 36V、600mA 同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS560430 具有高效睡眠模式的 SIMPLE SWITCHER® 36V 600mA 降压稳压器
品牌名称: TI(德州仪器)
商品型号: TPS560430XDBVR
商品编号: C524782
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.068克(g)

商品参数

商品概述

TPS560430是一款易于使用的同步降压DC-DC转换器，能够驱动高达600 mA的负载电流。该器件的输入电压范围宽，为4 V至36 V，适用于从工业到汽车等广泛的应用场景，可对未稳压电源进行功率调节。 TPS560430有1.1 MHz和2.1 MHz两种工作频率版本，可分别实现高效率或小尺寸解决方案。TPS560430还有FPWM（强制PWM）版本，可在全负载范围内实现恒定频率和小输出电压纹波。软启动和补偿电路均集成在内部，使得该器件使用时所需的外部元件最少。该器件具备内置保护功能，如逐周期电流限制、打嗝模式短路保护，以及在功耗过大时的热关断功能。TPS560430采用SOT - 23 - 6封装。

商品特性

适用于严苛工业应用
输入电压范围：4 V至36 V
600 mA连续输出电流
最小导通时间：60 ns
支持98%最大占空比
可在预偏置输出下启动
具备打嗝模式短路保护
在-40℃至125℃温度范围内，电压基准精度为±1.5%
精确使能
解决方案尺寸小且易于使用
集成同步整流
内置补偿，使用方便
SOT - 23 - 6封装
1.1 MHz和2.1 MHz频率可选
PFM和强制PWM（FPWM）可选
固定3.3 V输出可选
可使用WEBENCH电源设计器基于TPS560430进行定制设计

应用领域

电网基础设施：高级计量基础设施
电机驱动：交流逆变器、变频驱动器、伺服系统、现场执行器
工厂和楼宇自动化：可编程逻辑控制器（PLC）、工业计算机、电梯控制、暖通空调控制
汽车售后市场：摄像头
通用宽输入电压电源

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交100+单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4V~36V
	输出电压	-
	输出电流	600mA
	开关频率	1.1MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	80uA
	开关管(内置/外置)	内置
	输出类型	可调
