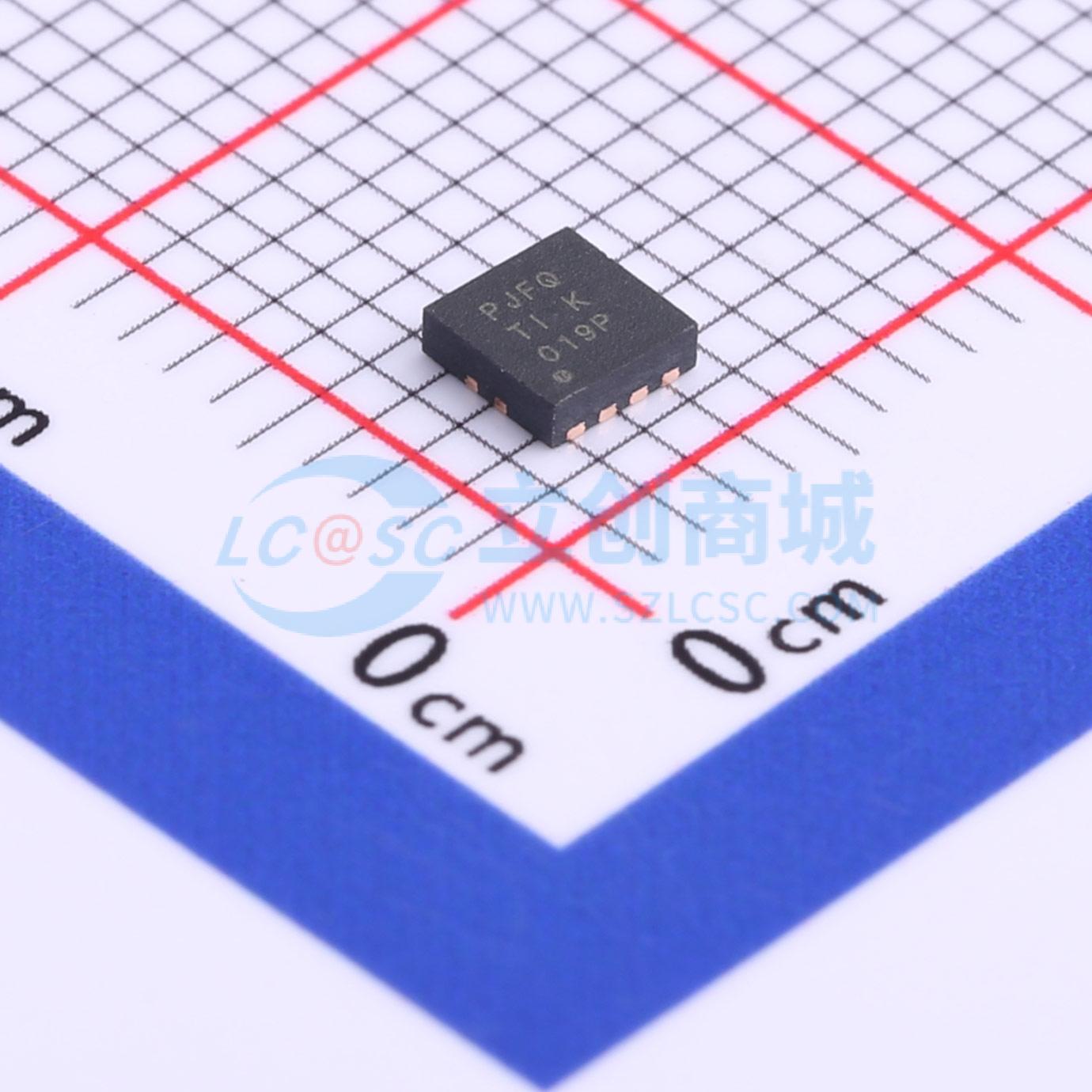

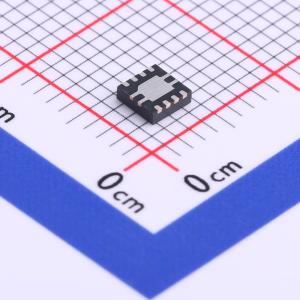

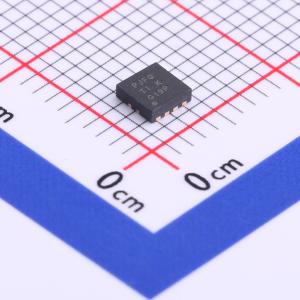

TPS73601DRBR

具有反向电流保护和使能功能的 400mA、高精度、超低压降稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS736 单路输出 LDO、400mA、可调节电压（1.2 至 5.5V）、无电容、低噪声、反向电流保护
品牌名称: TI(德州仪器)
商品型号: TPS73601DRBR
商品编号: C524785
商品封装: VDFN-8-EP(3x3)
包装方式: 编带
商品毛重: 0.1克(g)

商品参数

商品概述

TPS736xx系列低压差（LDO）线性稳压器采用了一种新的拓扑结构：电压跟随器配置中的NMOS传输元件。这种拓扑结构在使用低ESR输出电容时能保持稳定，甚至允许在无电容的情况下工作。它还具有高反向阻断能力（低反向电流），且接地引脚电流在所有输出电流值下几乎保持恒定。 TPS736xx采用先进的BiCMOS工艺，在提供极低的压差电压和低接地引脚电流的同时，实现了高精度。在禁用状态下，电流消耗低于1 μA，非常适合便携式应用。极低的输出噪声（使用0.1 μF CN R时为30 μVRMS）非常适合为VCO供电。这些器件具备热关断和折返式限流保护功能。

商品特性

无需输出电容或使用任何值或类型的电容时均能保持稳定
输入电压范围为1.7 V至5.5 V
超低压差电压：典型值75 mV
出色的负载瞬态响应 —— 无论是否使用可选输出电容
新型NMOS拓扑结构可实现低反向泄漏电流
低噪声：典型值30 μVRMS（10 Hz至100 kHz）
初始精度为0.5%
在电源、负载和温度变化范围内的总体精度为1%
关断模式下最大IQ小于1 μA
热关断和指定的最小/最大限流保护
提供多种输出电压版本：固定输出为1.20 V至5.0 V，可调输出为1.20 V至5.5 V，可定制输出

应用领域

便携式/电池供电设备
开关电源的后置稳压
如VCO等对噪声敏感的电路
DSP、FPGA、ASIC和微处理器的负载点稳压

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	5.5V
	输出电压	1.2V~5.5V
	输出电流	500mA
	电源纹波抑制比(PSRR)	58dB@(100Hz)
	压差	200mV@(400mA)

	属性	参数值
	静态电流(Iq)	-
	噪声	30uVrms
	特性	过热保护；过流保护；带使能
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
