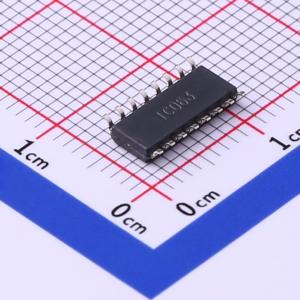

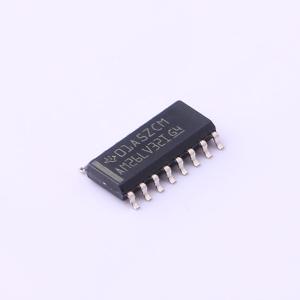

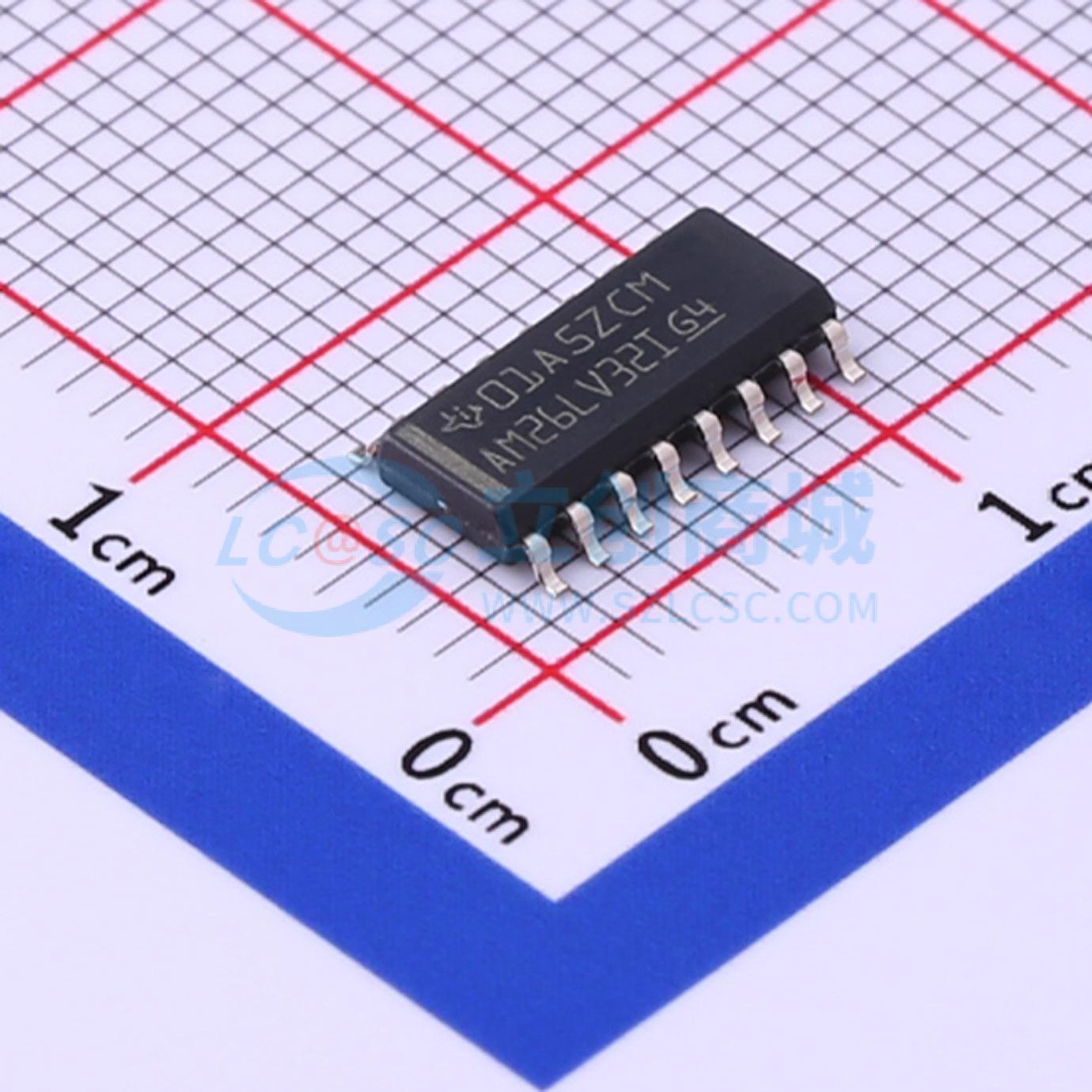

温馨提醒：图片仅供参考，商品以实物为准

AM26LV32IDR

AM26LV32低电压高速四路差分线接收器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 低电压、高速四通道差分线接收器，具有三态输出，适用于TIA/EIA-422-B和ITU推荐V.11标准。
品牌名称: TI(德州仪器)
商品型号: AM26LV32IDR
商品编号: C524786
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.234克(g)

商品参数

商品概述

AM26LV32器件是一款BiCMOS四通道差分线路接收器，具有三态输出，其设计类似于TIA/EIA - 422 - B和国际电联V.11建议的接收器，但由于电源电压降低，共模电压范围有所减小。该器件针对高达32 MHz的开关速率下的平衡总线传输进行了优化。使能功能为四个接收器所共用，提供高电平有效或低电平有效输入选择。三态输出允许直接连接到总线式系统。每个器件具有高输入阻抗、用于增强抗噪性的输入迟滞，以及在 - 0.3 V至5.5 V的共模输入电压范围内±200 mV的输入灵敏度。当输入开路时，输出处于高逻辑状态。 AM26LV32C的工作温度范围为0℃至70℃。AM26LV32I的工作温度范围为 - 45℃至85℃。

商品特性

开关速率高达32 MHz
采用单3.3 V电源供电
超低功耗：典型值27 mW
开路、短路和端接故障保护
-0.3 V至5.5 V共模范围，灵敏度±200 mV
3.3 V VCC时可接受5 V逻辑输入
输入迟滞：典型值50 mV
32 MHz下四个接收器功耗235 mW
与AM26C32和AM26LS32引脚兼容

应用领域

高可靠性汽车应用
工厂自动化
自动取款机和点钞机
智能电网
交流和伺服电机驱动器

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	接收器
	驱动器数	0
	接收器数	4
	工作电压	3.3V~3.6V

	属性	参数值
	数据速率	32Mbps
	静电保护	±5kV
	工作温度	-40℃~+85℃
	静态电流	8mA
