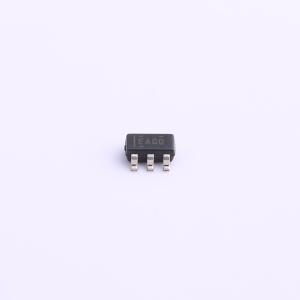

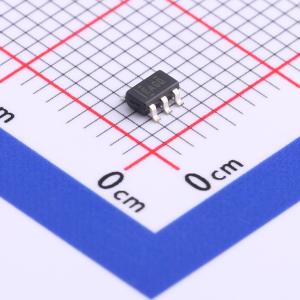

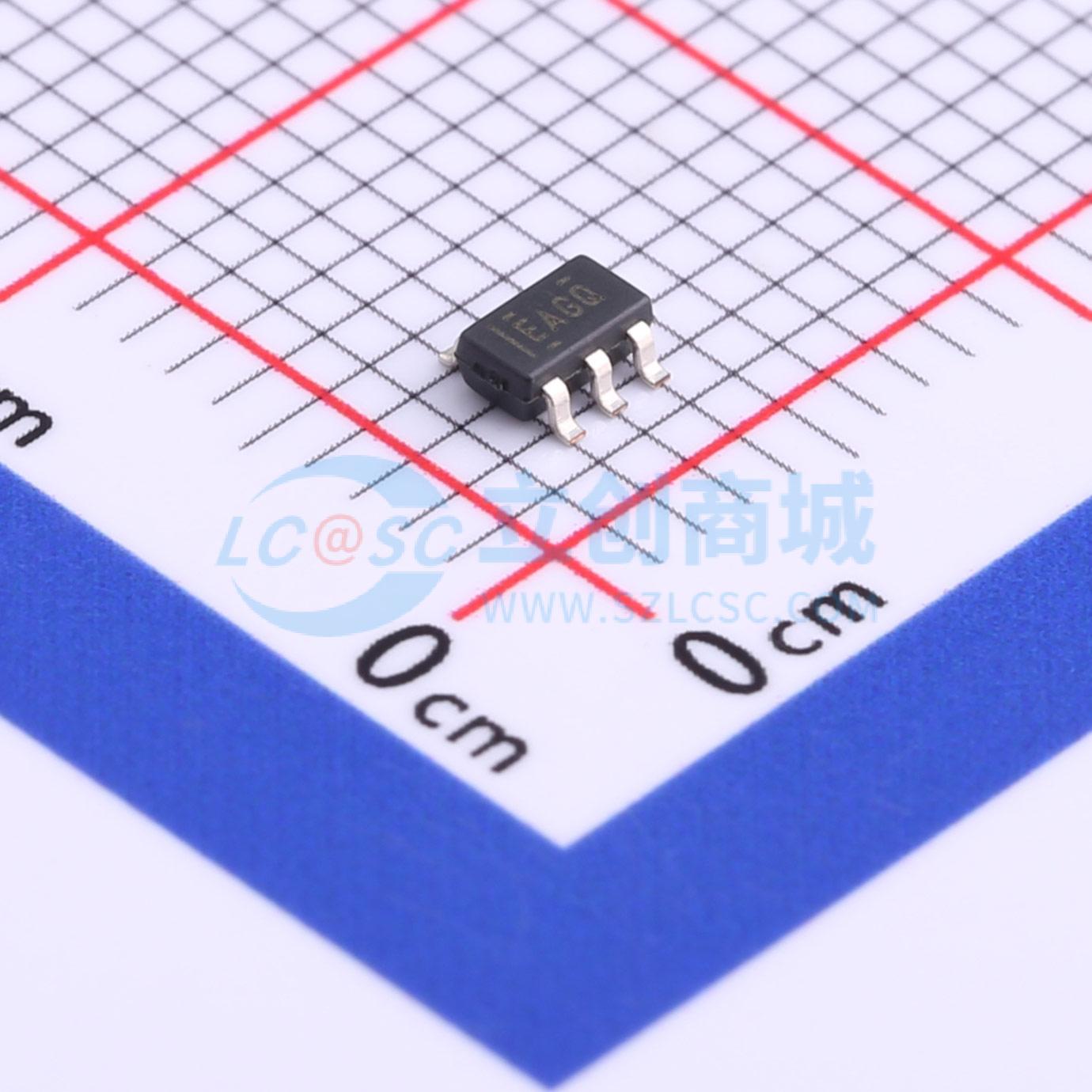

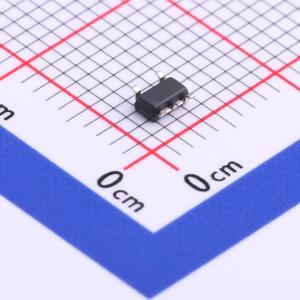

UCC27517AQDBVRQ1实物图
  • UCC27517AQDBVRQ1商品缩略图
  • UCC27517AQDBVRQ1商品缩略图
  • UCC27517AQDBVRQ1商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

UCC27517AQDBVRQ1

UCC27517AQDBVRQ1

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
UCC27517A-Q1 具有 5V 负输入电压处理能力的 4A/4A 单通道高速低侧栅极驱动器
品牌名称
TI(德州仪器)
商品型号
UCC27517AQDBVRQ1
商品编号
C524784
商品封装
SOT-23-5​
包装方式
编带
商品毛重
0.08克(g)

商品参数

属性参数值
商品目录栅极驱动芯片
驱动配置低边
负载类型IGBT;MOSFET
驱动通道数1
灌电流(IOL)4A
拉电流(IOH)4A
工作电压4.5V~18V
上升时间(tr)8ns
属性参数值
下降时间(tf)7ns
传播延迟 tpLH13ns
传播延迟 tpHL13ns
特性欠压保护(UVP)
工作温度-40℃~+140℃
输入高电平(VIH)2.2V~2.4V
输入低电平(VIL)1V~1.2V

商品概述

UCC27517A-Q1单通道高速低端栅极驱动器可有效驱动MOSFET和IGBT功率开关。UCC27517A-Q1的设计从本质上降低了直通电流,能够为容性负载提供和吸收高峰值电流脉冲,具备轨到轨驱动能力,典型传播延迟极小,仅为13 ns。 UCC27517A-Q1器件可处理-5V的输入电压。 在VDD = 12V时,UCC27517A-Q1可提供4A的源极和4A的漏极(对称驱动)峰值驱动电流。 UCC27517A-Q1的VDD工作范围为4.5V至18V,工作温度范围为-40℃至140℃。VDD引脚的内部欠压锁定(UVLO)电路可在VDD超出工作范围时将输出保持在低电平。该器件能够在低至5V以下的电压下工作,同时具备同类最佳的开关特性,特别适合驱动新兴的宽带隙功率开关器件,如GaN功率半导体器件。 UCC27517A-Q1采用双输入设计,同一器件可灵活实现反相(IN–引脚)和同相(IN+引脚)配置。可使用IN+或IN–引脚控制驱动器输出状态。未使用的输入引脚可用于使能和禁用功能。为实现保护功能,输入引脚上的内部上拉和下拉电阻可确保在输入引脚浮空时输出保持低电平。因此,未使用的输入引脚不能浮空,必须进行适当偏置,以确保驱动器输出处于使能状态,实现正常工作。 UCC27517A-Q1器件的输入引脚阈值基于与TTL和CMOS兼容的低压逻辑,固定且与VDD电源电压无关。高低阈值之间的宽滞后特性提供了出色的抗噪能力。

商品特性

  • 符合汽车应用标准
  • 通过AEC-Q100认证,结果如下:
    • 器件达到汽车应用1级标准:环境工作温度范围为-40℃至125℃
    • 器件HBM ESD分类为2级
    • 器件CDM ESD分类为C6级
  • 低成本栅极驱动器,可出色替代NPN和PNP分立解决方案
  • 4A峰值源极和漏极对称驱动
  • 输入可处理负电压(-5V)
  • 快速传播延迟(典型值为13 ns)
  • 快速上升和下降时间(典型值分别为9 ns和7 ns)
  • 单电源范围为4.5V至18V
  • VDD欠压锁定期间输出保持低电平(确保上电和断电时无干扰运行)
  • TTL和CMOS兼容的输入逻辑阈值(与电源电压无关)
  • 滞回逻辑阈值,具备高抗噪能力
  • 双输入设计(可选择反相(IN–引脚)或同相(IN+引脚)驱动器配置)
    • 未使用的输入引脚可用于使能或禁用功能
  • 输入引脚浮空时输出保持低电平
  • 输入引脚的绝对最大电压电平不受VDD引脚偏置电源电压限制
  • 工作温度范围为-40℃至140℃
  • 提供5引脚DBV(SOT-23)封装选项

应用领域

  • 汽车领域
  • 开关模式电源
  • DC-DC转换器
  • 数字电源控制器的配套栅极驱动器
  • 太阳能、电机控制、UPS
  • 新兴宽带隙功率器件(如GaN)的栅极驱动器
