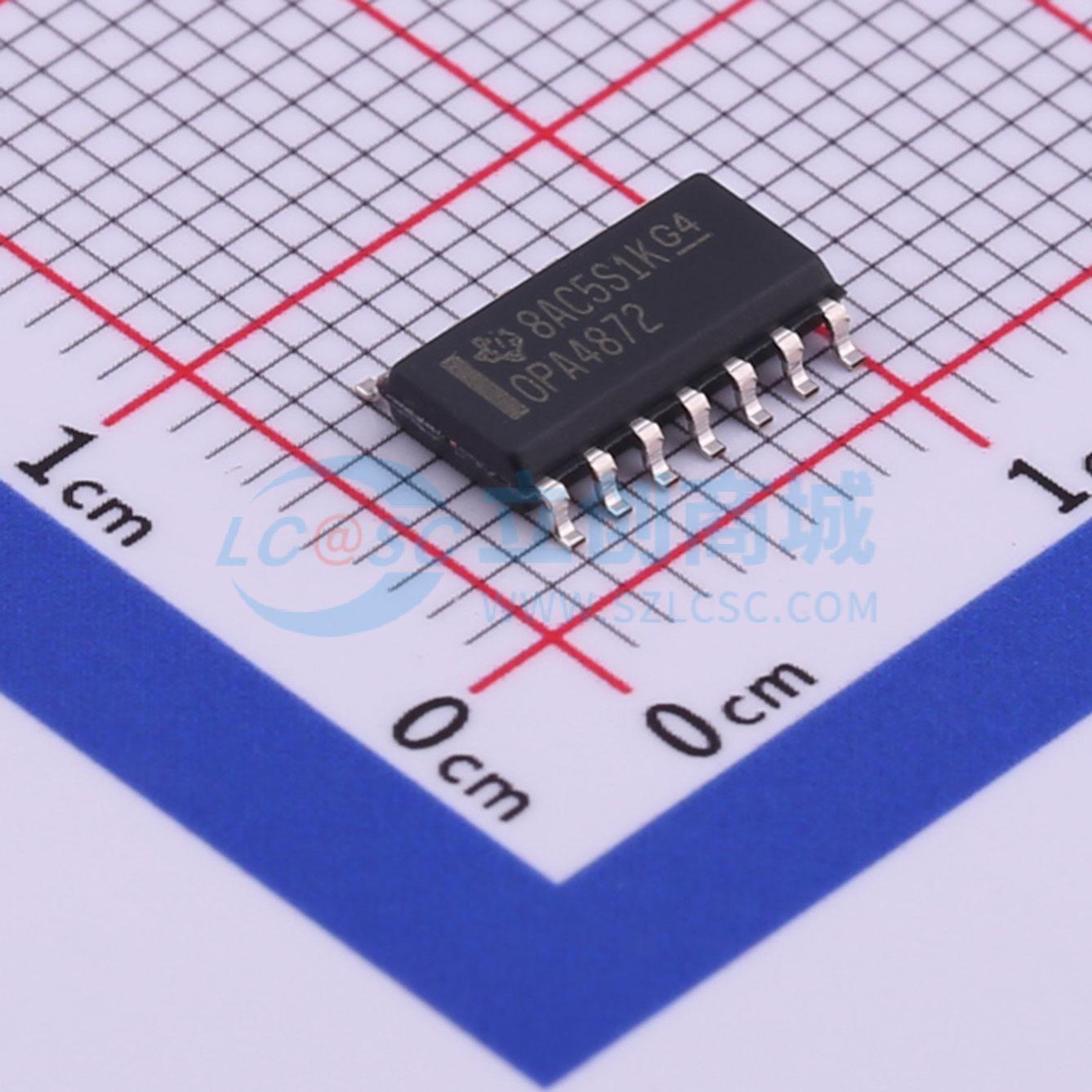

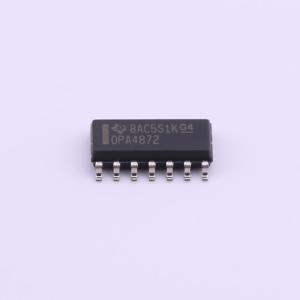

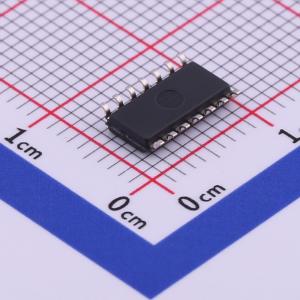

OPA4872ID

OPA4872在SO-14封装中提供了一个超宽带4:1多路复用器。OPA4872仅消耗10.6mA电流，可提供用户可设置的输出放大器增益，大信号带宽（2VPP）超过500MHz。采用新的（专利）输入级切换方法，相比早期解决方案，开关毛刺得到改善。该技术在保持整体闭环设计的同时，采用电流导向作为输入开关。在禁用或关断模式下，OPA4872的关断隔离度达88dB。在增益为2时，小信号带宽超过500MHz，OPA4872在超过120MHz的范围内典型增益平坦度为0.1dB。 利用OPA4872的芯片使能功能可优化系统电源。将芯片使能（EN）引脚置高，可使OPA4872的总电源电流降至小于3.4mA。将关断（SD）引脚置高，可进一步将静态电流降至1.1mA。将多个OPA4872的输出进行复用，然后使用芯片使能功能选择哪些通道处于激活状态，可增加可能的输入数量。

• 500MHz小信号带宽，500MHz、2VPP带宽
• 0.1dB增益平坦度至120MHz
• 10ns通道切换时间
• 低开关毛刺：40mVPP
• 2300V/µs压摆率
• 0.035%/0.005°差分增益、相位
• 静态电流 = 10.6mA
• 关断模式下静态电流为1.1mA
• 禁用或关断时关断隔离度为88dB（10MHz）

• 视频路由器
• LCD和等离子显示器
• 高速可编程增益放大器，可直接替代AD8174
