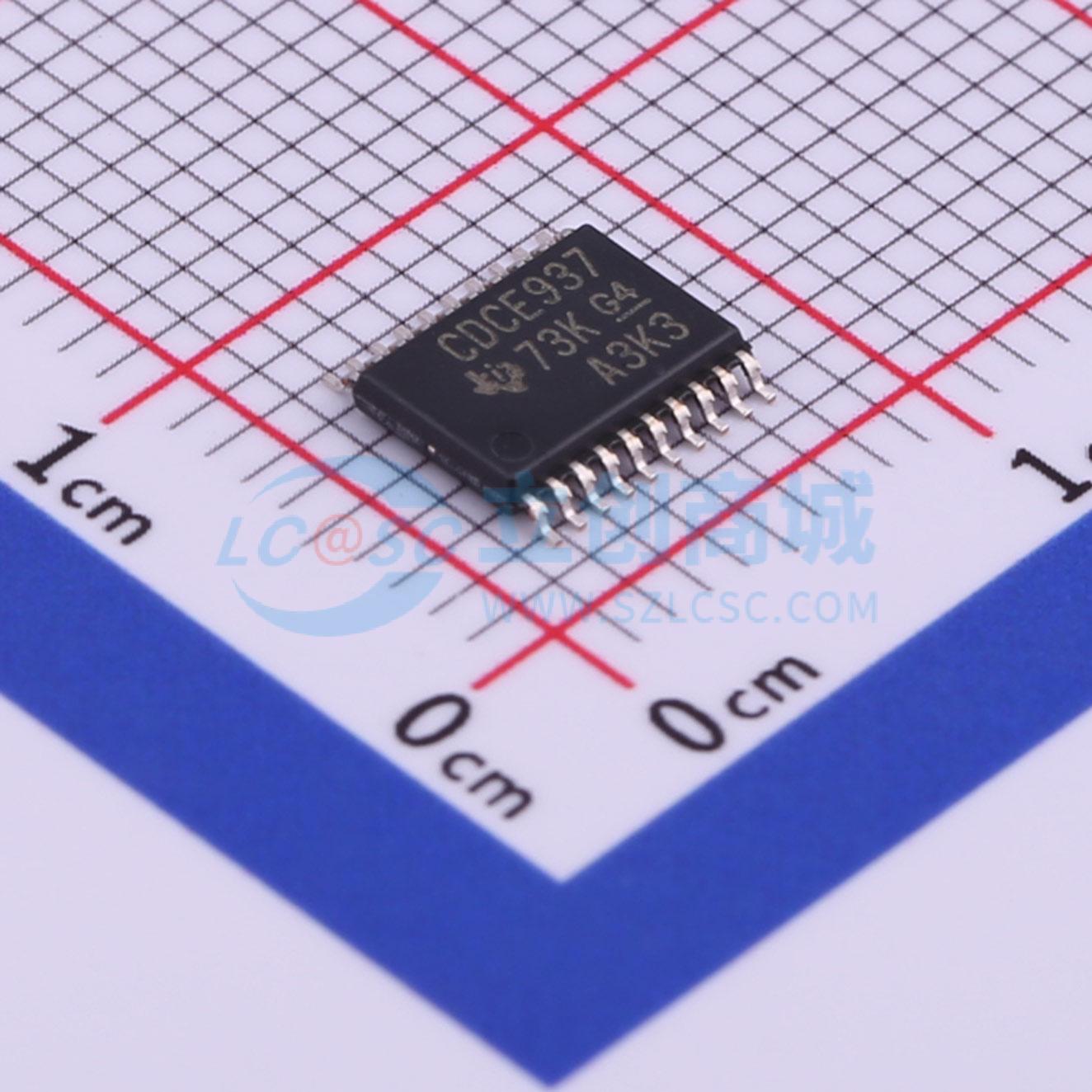

温馨提醒：图片仅供参考，商品以实物为准

CDCE937PW

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CDCE937 具有 2.5V 或 3.3V LVCMOS 输出的可编程 3-PLL VCXO 时钟合成器
品牌名称: TI(德州仪器)
商品型号: CDCE937PW
商品编号: C524298
商品封装: TSSOP-20
包装方式: 管装
商品毛重: 0.07克(g)

商品参数

商品概述

CDCE937和CDCEL937器件是基于模块化PLL的低成本、高性能、可编程时钟合成器、乘法器和除法器。它们可从单一输入频率生成多达7个输出时钟。每个输出可在系统内进行编程，使用多达三个独立的可配置PLL，实现高达230 MHz的任意时钟频率。 CDCEx937具有独立的输出电源引脚VDDOUT，CDCEL937的VDDOUT为1.8 V，CDCE937的VDDOUT为2.5 V至3.3 V。输入可接受外部晶体或LVCMOS时钟信号。如果使用外部晶体，片上负载电容适用于大多数应用。负载电容值可在0至20 pF之间编程。此外，还可选择片上VCXO，使输出频率与外部控制信号（即PWM信号）同步。

商品特性

可编程时钟发生器系列成员
系统内可编程和EEPROM
串行可编程易失性寄存器和非易失性EEPROM，用于存储用户设置
灵活的输入时钟概念
外部晶体：8 MHz至32 MHz；片上VCXO：牵引范围±150 ppm；单端LVCMOS高达160 MHz
可自由选择高达230 MHz的输出频率
低噪声PLL内核；PLL环路滤波器组件集成；低周期抖动（典型值60 ps）
独立的输出电源引脚
灵活的时钟驱动器
三个用户可定义的控制输入
为视频、音频、USB、IEEE1394、RFID、蓝牙、WLAN、以太网和GPS生成高精度时钟
生成与TI-DaVinci、OMAP、DSP配合使用的常用时钟频率
可编程扩频时钟（SSC）调制
支持0 ppm时钟生成
1.8 V器件电源
宽温度范围：-40℃至85℃
采用TSSOP封装；提供开发和编程套件，便于PLL设计和编程（TI Pro-Clock）

应用领域

数字电视
机顶盒
IP机顶盒
DVD播放器
DVD录像机
打印机

	属性	参数值
	商品目录	时钟发生器/频率合成器/PLL
	接口类型	I2C
	最大输出频率	230MHz

	属性	参数值
	工作电压	1.7V~1.9V
	输出通道数	7
	工作温度	-40℃~+85℃
