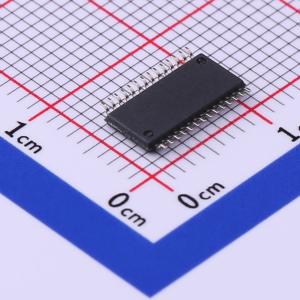

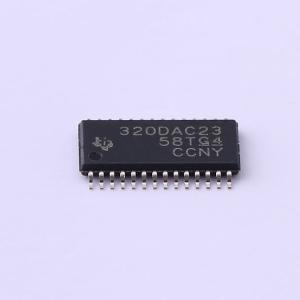

TLV320DAC23PW

TLV320DAC23 是一款高性能立体声 DAC，具备高度集成的模拟功能。TLV320DAC23 内的 DAC 采用多位 sigma-delta 技术，并集成过采样数字插值滤波器。支持的数据传输字长为 16、20、24 和 32 位，采样率范围为 8 kHz 至 96 kHz。DAC sigma-delta 调制器采用二阶多位架构，在高达 96 kHz 的音频采样率下，信噪比可达 100 dBA。这使得它在仅播放音频时功耗低于 19 mW 的情况下，具备高质量数字音频播放能力。TLV320DAC23 是便携式数字音频播放器应用（如 MP3 数字音频播放器）的理想选择。 集成的模拟特性包括带有模拟旁路路径的立体声线路输入，以及具备模拟音量控制和静音功能的立体声耳机放大器。耳机放大器每通道可向 32 Ω 负载提供 30 mW 功率。模拟旁路路径允许使用立体声线路输入和带有模拟音量控制的耳机放大器，同时完全绕过 DAC，从而为集成 FM 调谐器等设计提供更大的灵活性。 TLV320DAC23 支持 256 fs 和 384 fS 的行业标准过采样率，同时还提供 250 fs 和 272 fS 的独特过采样率，可优化使用 TI C54x DSP 和 USB 数据接口的设计中的接口考虑因素。单个 12 MHz 晶体可用于为 DSP、USB 和 DAC 提供时钟。TLV320DAC23 具备内部振荡器，当连接到 12 MHz 外部晶体时，通过内部时钟缓冲器和可选分频器，可为 DSP 和其他外设提供 12 MHz 或 6 MHz 的系统时钟。在 12 MHz 主时钟下，通过 250 fs 和 272 fS 过采样率可直接支持 48 kHz 的音频采样率和 44.1 kHz 的 CD 标准采样率。 低功耗和灵活的电源管理允许选择性关闭 DAC 功能，从而延长便携式应用中的电池续航时间。结合业界最小的封装（仅占用 25 mm² 的电路板面积），这种设计方案能够以经济高效、节省空间的全模拟解决方案轻松实现强大的便携式立体声音频设计。

• 高性能立体声 DAC – 100 dB 信噪比多位 sigma-delta ADC（48 kHz 下 A 加权）
• 1.42 V – 3.6 V 数字电源：与 TI C54x DSP 核心电压兼容
• 2.7 V – 3.6 V 模拟电源：与 TI C54x DSP 缓冲电压兼容
• 支持 8 kHz – 96 kHz 采样频率
• 通过与 TI McBSP 兼容的多协议串口进行软件控制
• 支持 2 线兼容和 SPI 兼容的串口协议
• 与 TI McBSP 无缝接口
• 通过与 TI McBSP 兼容的可编程音频接口进行音频数据输入/输出
• I2S 兼容接口
• 标准 I2S、MSB 或 LSB 对齐的数据传输
• 16/20/24/32 位字长
• 针对 TI DSP 优化的音频主/从定时能力（250/272 fs）
• 也支持行业标准主/从模式（256/384 fS）
• 与 TI McBSP 无缝接口
• 立体声线路输入
• 立体声线路输出
• 用于 DAC 和模拟旁路路径的模拟立体声混音器
• 带静音功能的模拟音量控制
• 高效线性耳机放大器 – 在 3.3 V 模拟电源电压下，可向 32 Ω 负载提供 30 mW 功率
• 灵活的电源管理

• 便携式数字音频播放器应用，如 MP3 数字音频播放器
• 集成 FM 调谐器
