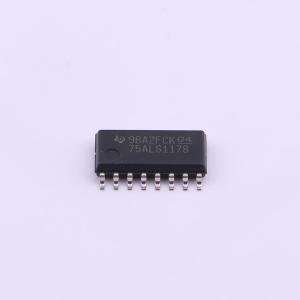

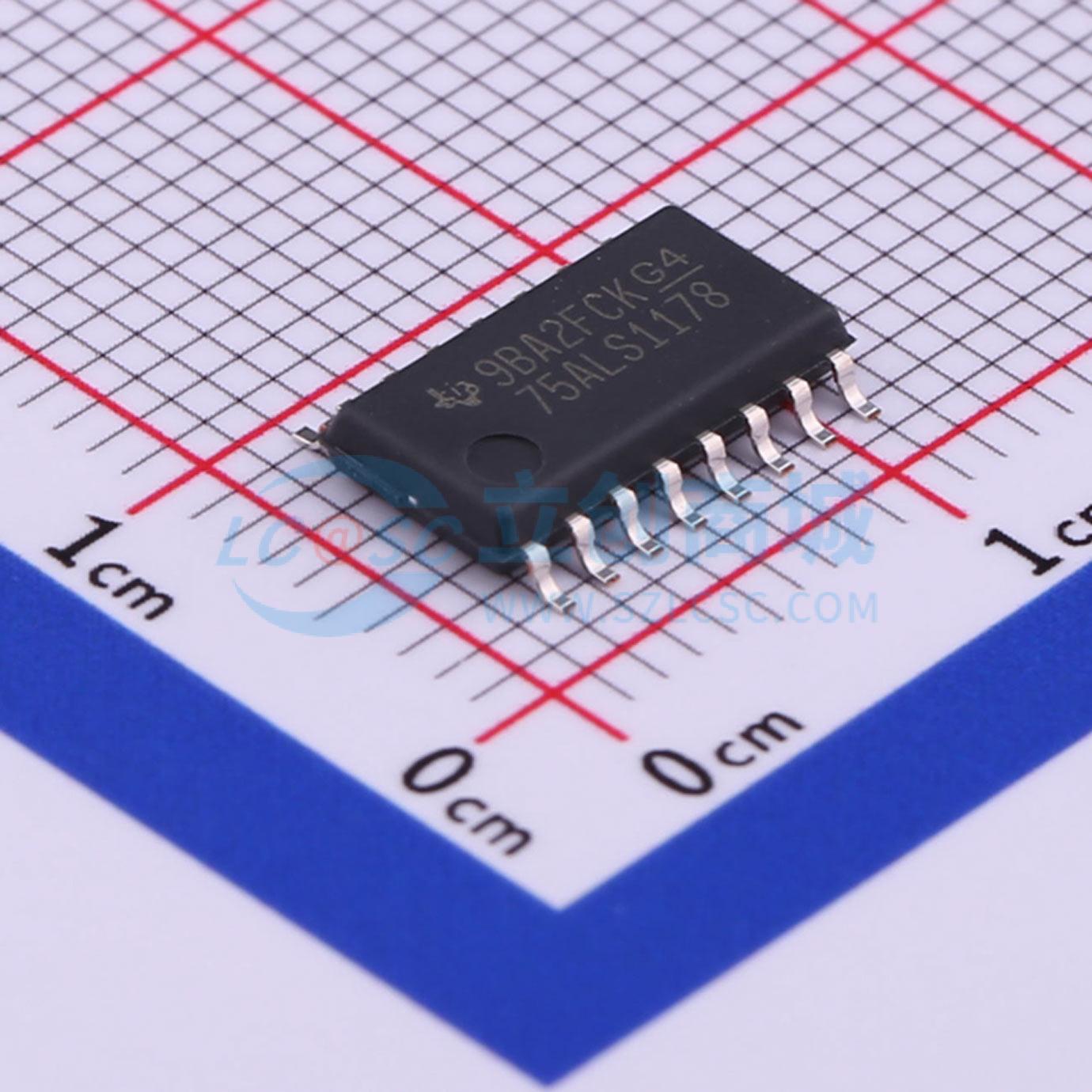

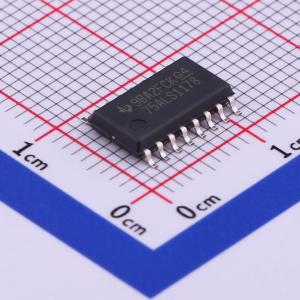

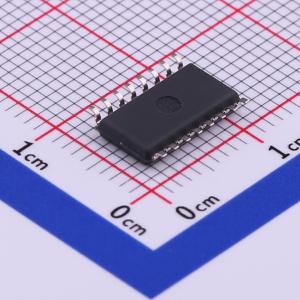

SN75ALS1178NSR
双差分驱动器和接收器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN75ALS1178 双路差分驱动器和接收器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN75ALS1178NSR
- 商品编号
- C524275
- 商品封装
- SO-16-4.4mm
- 包装方式
- 编带
- 商品毛重
- 0.292克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | 三态 | |
| 工作电压 | 4.75V~5.25V | |
| 元件数 | 2 | |
| 每个元件位数 | - | |
| 通道类型 | 双向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 60mA | |
| 拉电流(IOH) | 60mA | |
| 系列 | - | |
| 工作温度 | 0℃~+70℃ | |
| 静态电流(Iq) | 50mA | |
| 传播延迟(tpd) | 15ns@5V,100pF | |
| 功能特性 | 输出使能；失效安全输出；过流保护；短路保护 |
商品概述
SN75ALS1177和SN75ALS1178是双差分驱动器和接收器集成电路，设计用于多点总线传输线上的双向数据通信，适配平衡传输线，工作温度范围为0℃到70℃。
商品特性
- 符合TIA/EIA-422-B和TIA/EIA-485-A标准
- 专为嘈杂环境下长总线线路的多点总线传输设计
- 电源电流最大为50mA
- 驱动器具备正负电流限制功能
- 驱动器共模输出电压范围为-7V~12V
- 具备热关断保护功能
- 驱动器为三态输出，带有高电平有效使能
- 接收器共模输入电压范围为-12V~12V
- 接收器输入灵敏度为±200mV
- 接收器典型迟滞为50mV
- 接收器输入阻抗最小为12kΩ
- 仅SN75ALS1177的接收器三态输出带有低电平有效使能
- 采用单路5V电源供电
- SN75ALS1177集成双三态差分线路驱动器和双三态差分输入线路接收器，驱动器与接收器分别带有高电平有效和低电平有效使能，可外部连接实现方向控制功能
- SN75ALS1178的每个驱动器都带有独立的高电平有效使能
- 具备故障安全设计，接收器输入开路时输出始终保持高电平
- 提供N封装、NS封装两种封装形式，NS封装可提供卷带包装，对应型号可增加后缀R标识
- 最大额定参数：电源VCC最大7V，DE、RE和D输入电压最大7V，驱动器输出电压范围-9V~14V，接收器输入电压范围-14V~14V，接收器差分输入电压范围-14V~14V，接收器低电平输出电流最大50mA，N封装热阻67℃/W，NS封装热阻64℃/W，距壳体1.6mm处引脚10秒焊接温度最高260℃，存储温度范围-65℃~150℃
应用领域
- 多点总线双向数据通信
- 嘈杂环境下的长总线线路数据传输
