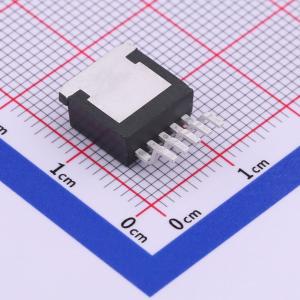

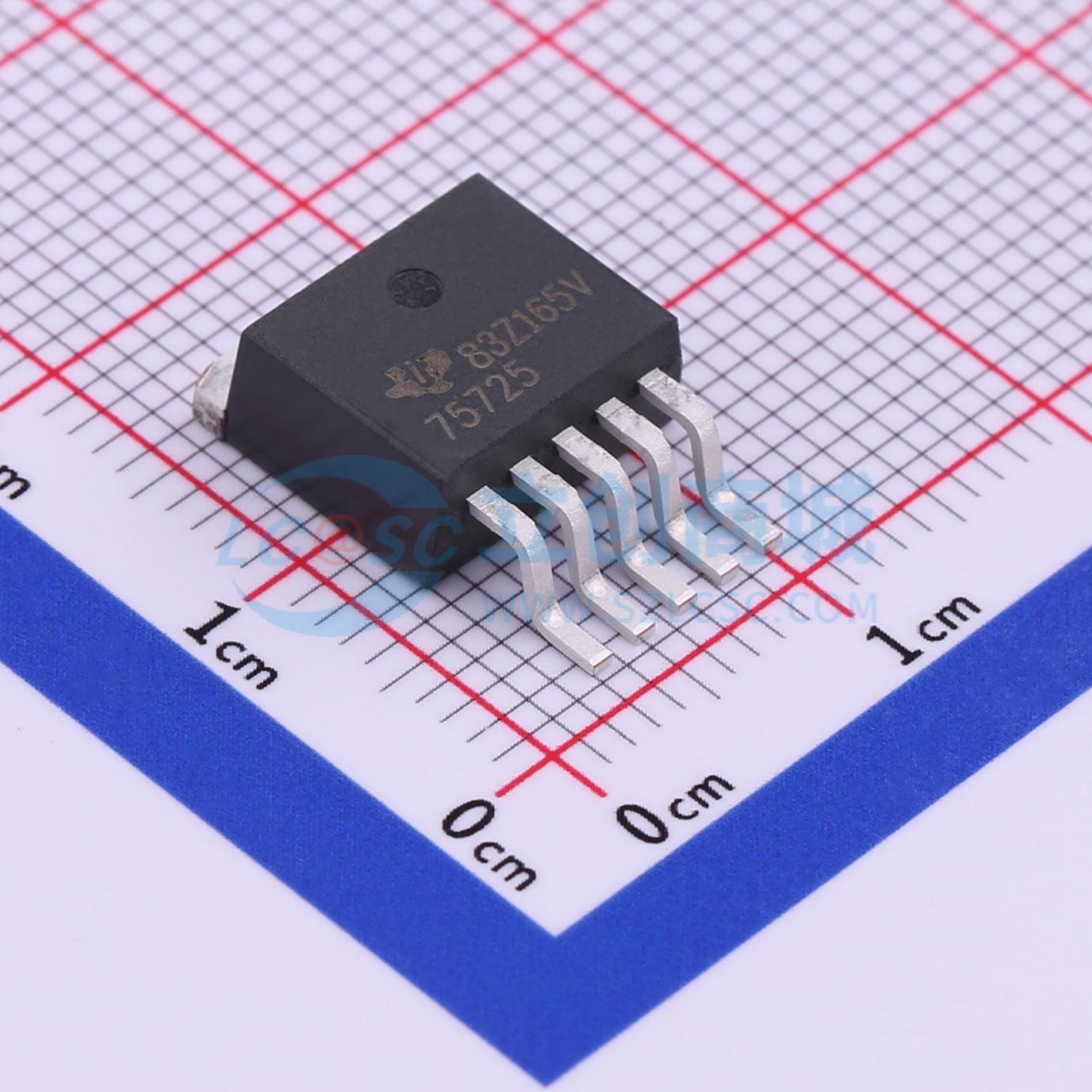

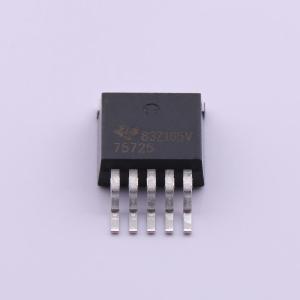

TPS75725KTTR

TPS757xx 系列 3A 低压差 (LDO) 稳压器包含四个具有集成电源正常 (PG) 功能的固定电压选项稳压器和一个可调电压选项稳压器。这些器件能够提供 3A 输出电流，压差为 150mV（TPS75733）。因此，该器件能够实现 3.3V 至 2.5V 的转换。满载时静态电流为 125μA，器件禁用时降至小于 1μA。TPS757xx 设计用于在大负载电流变化时实现快速瞬态响应。 由于 PMOS 器件表现为低阻值电阻，因此压差较低（对于 TPS75733，在 3A 输出电流时典型值为 150mV），并且与输出电流成正比。此外，由于 PMOS 传输元件是电压驱动器件，因此静态电流较低，且与输出负载无关（在整个输出电流范围内典型值为 125μA）。这两项关键指标显著延长了电池供电系统的使用寿命。 当 EN 连接到低电平电压时，器件启用。该 LDO 系列还具有睡眠模式；向 EN（使能）施加 TTL 高电平信号可关闭稳压器，在 Tj = 25°C 时将静态电流降至小于 1μA。电源正常端子 (PG) 是一个低电平有效、开漏输出，可用于实现上电复位或低电量指示。 TPS757xx 提供 1.5V、1.8V、2.5V 和 3.3V 固定电压版本以及可调版本（可在 1.22V 至 5V 范围内编程）。在规定的线路、负载和温度范围内，输出电压容差最大为 3%。TPS757xx 系列采用 5 引脚 TO - 220 (KC) 和 TO - 263 (KTT) 封装。 TPS757xx 系列包括四个固定输出电压稳压器（1.5V、1.8V、2.5V 和 3.3V）以及一个可调稳压器 TPS75701（可在 1.22V 至 5V 范围内调节）。带隙电压典型值为 1.22V。

• 开漏电源正常 (PG) 状态输出（仅固定电压选项）
• 3A 时典型压差为 150mV（TPS75733）
• 典型静态电流低至 125μA
• 快速瞬态响应
• 固定输出版本在规定条件下容差为 3%
• 提供 5 引脚 TO - 220 和 TO - 263 表面贴装封装
• 热关断保护
