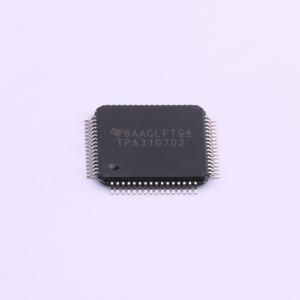

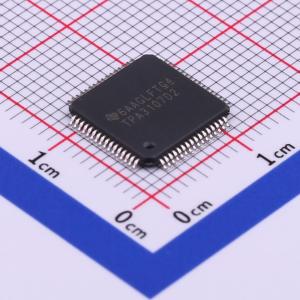

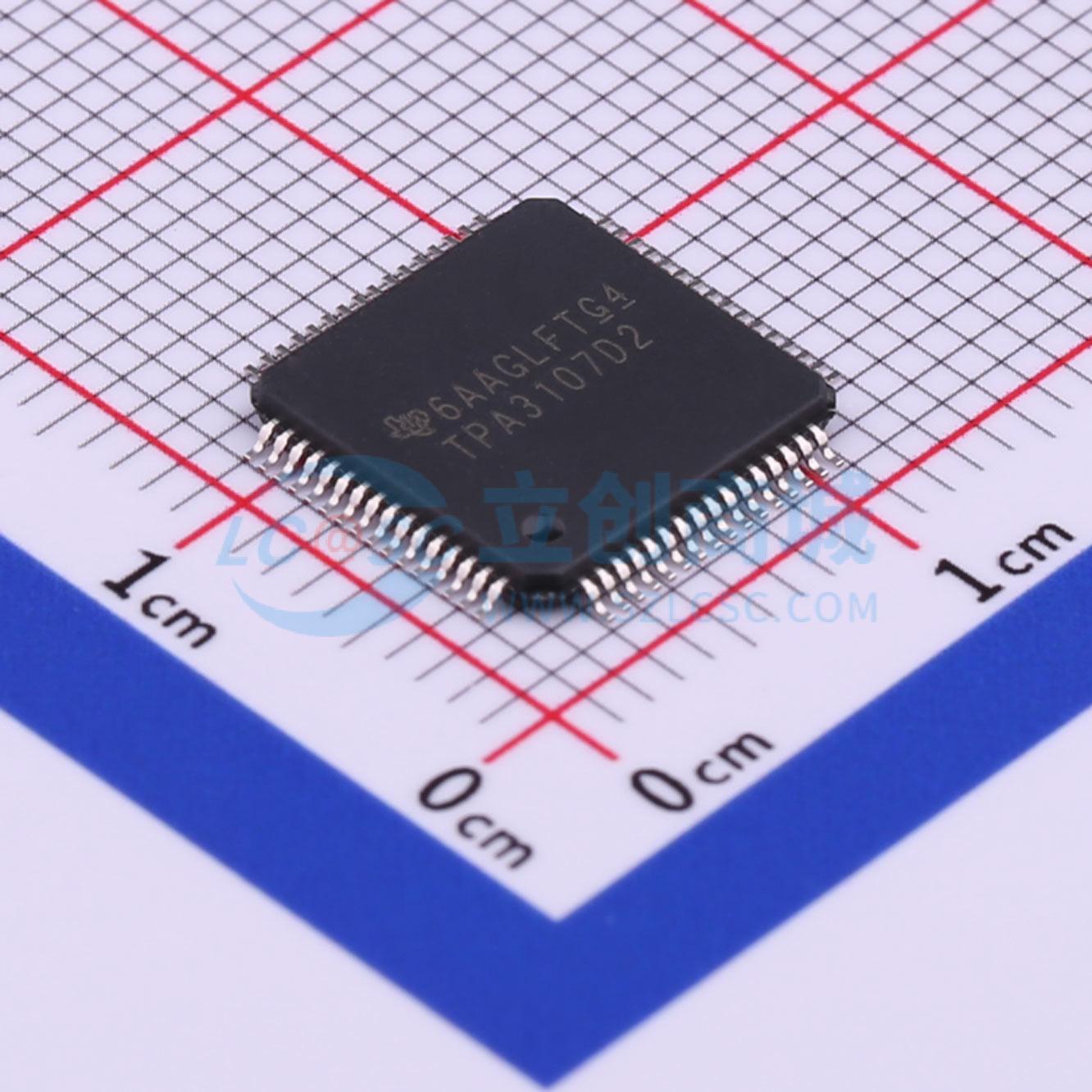

TPA3107D2PAPR
TPA3107D2PAPR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPA3107D2 15W 立体声、10V 至 26V 电源电压、模拟输入 D 级音频放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPA3107D2PAPR
- 商品编号
- C524269
- 商品封装
- TQFP-64(10x10)
- 包装方式
- 编带
- 商品毛重
- 0.42克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | - | |
| 扬声器通道数 | 双声道 |
| 属性 | 参数值 | |
|---|---|---|
| 输出功率 | 15Wx2@6Ω | |
| 工作电压 | 10V~26V | |
| 工作温度 | -40℃~+85℃ |
商品概述
一款15 W（每通道）高效D类音频功率放大器，用于驱动桥接立体声扬声器。可驱动低至6 Ω的立体声扬声器。87%的高效率使其在播放音乐时无需外部散热片。 放大器的增益由两个增益选择引脚控制。增益选择为20、26、32、36 dB。 输出端针对接地短路、电源短路和输出端之间短路提供全面保护，具备自动恢复功能和监控输出。 这些器件内置有限的静电放电（ESD）保护。在存储或处理期间，应将引脚短接在一起，或将器件置于导电泡沫中，以防止MOS栅极受到静电损坏。
商品特性
- 16 V电源供电，在8 Ω负载下每通道输出15 W
- 工作电压范围为10 V至26 V
- 高效D类工作模式，无需散热片
- 四种可选的固定增益设置
- 差分输入
- 具备自动恢复功能的热保护和短路保护
- 时钟输出，可与多个D类器件同步
- 10 mmx10 mm、64引脚HTQFP表面贴装封装
应用领域
- 电视
