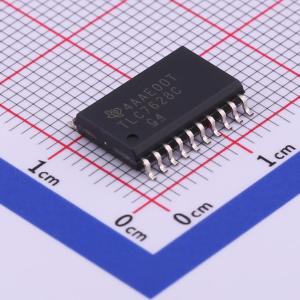

温馨提醒：图片仅供参考，商品以实物为准
TLC7628CDW
TLC7628CDW
- 描述
- TLC7628 具有并行输入、DSP 快速控制信号的 8 位、0.1μs 双通道 MDAC
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLC7628CDW
- 商品编号
- C524271
- 商品封装
- SOIC-20-300mil
- 包装方式
- 管装
- 商品毛重
- 0.986克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC | |
| 分辨率(位) | 8位 | |
| 通道数 | 2 | |
| 接口类型 | - | |
| 工作电压 | 10.8V~15.75V | |
| 建立时间 | 100ns |
| 属性 | 参数值 | |
|---|---|---|
| 输出类型 | - | |
| 积分非线性 | 0.5LSB | |
| 工作温度 | 0℃~+70℃ | |
| 更新速率 | - | |
| 功能特性 | 可编程增益；双极性输出 | |
| 静态电流 | - |
商品概述
TLC7628C是一款双路8位数字-模拟转换器，内置独立片上数据锁存器，DAC间匹配性能良好。数据可通过公共8位输入端口传输至两个DAC数据锁存器中的任意一个，控制输入DACA/DACB决定需要加载的DAC。该器件的加载周期与随机存取存储器的写入周期类似，可便捷连接常用微处理器总线与输出端口。高位分段设计可在最高位变化时降低毛刺，毛刺脉冲通常在最高位变化时强度最高。该器件工作电源电压范围为10.8V~15.75V，在此工作范围内数字输入兼容TTL电平，支持2象限或4象限乘法，额定工作温度范围为0℃~+70℃。
商品特性
- 内置独立片上数据锁存器，可便捷对接微处理器接口
- 数字输入在10.8V~15.75V电源范围内兼容TTL电平
- 整个转换范围内保持单调性
- 可提供快速控制信令，支持数字信号处理类应用，可与TMS320接口
- 采用CMOS工艺
- 双路DAC匹配性能良好
- 高位分段设计可减少最高位变化时产生的毛刺
- 支持2象限或4象限乘法
- 电源电压最大范围为-0.3V~17V
- 参考电压范围为±25V
- 输出电压范围为±25V
- 峰值输入电流为10μA
- 存储温度范围为-65℃~+150℃
应用领域
- 微处理器控制增益设置
- 信号控制
- 数字信号处理
