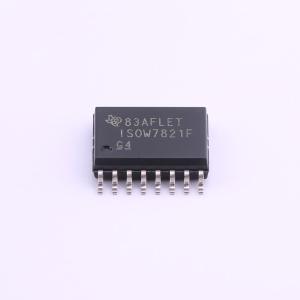

温馨提醒：图片仅供参考，商品以实物为准
ISOW7821FDWER
ISOW7821FDWER
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ISOW7821 具有集成电源的双通道、1/1、增强型数字隔离器
- 品牌名称
- TI(德州仪器)
- 商品型号
- ISOW7821FDWER
- 商品编号
- C524264
- 商品封装
- SOIC-16-300mil
- 包装方式
- 编带
- 商品毛重
- 0.58克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字隔离器(带电源) | |
| 正向通道数 | 1 | |
| 反向通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 最大数据速率 | 100Mbps | |
| 隔离电压(Vrms) | 5000 | |
| 工作温度 | -40℃~+125℃ |
商品概述
ISOW7821器件是一款高性能、双通道增强型数字隔离器，集成了高效电源转换器。集成的DC-DC转换器可高效提供高达650 mW的隔离电源，并可配置多种输入和输出电压。因此，该器件在空间受限的隔离设计中无需额外的隔离电源。
商品特性
- 集成带片上变压器的高效DC-DC转换器
- 100 Mbps数据速率
- 坚固的隔离屏障：
- 在1 kVRMS工作电压下预计寿命超过100年
- 高达5000 VRMS的隔离额定值
- 高达10 kVPK的浪涌能力
- 最小共模瞬态抗扰度（CMTI）为±100 kV/μs
- 3 V至5.5 V宽输入电源范围
- 稳压5 V或3.3 V输出
- 高达0.65 W输出功率
- 5 V转5 V；5 V转3.3 V：可用负载电流≥130 mA
- 3.3 V转3.3 V：可用负载电流≥75 mA
- 软启动以限制浪涌电流
- 过载和短路保护
- 热关断
- 默认输出：高电平和低电平可选
- 低传播延迟：典型值13 ns（5 V电源）
- 强大的电磁兼容性（EMC）：
- 系统级静电放电（ESD）、电快速瞬变（EFT）和浪涌抗扰度
- 跨隔离屏障的±8 kV IEC 61000-4-2接触放电保护
- 低辐射
- 16引脚宽体SOIC封装
- 扩展温度范围：-40℃至+125℃
- 安全相关认证：
- 符合DIN VDE V 0884-11:2017-01标准的7071-VPK增强型隔离
- 符合UL 1577标准的1分钟5000-VRMS隔离
- 符合IEC 60950-1、IEC 62368-1和IEC 60601-1终端设备标准的CSA认证
- 符合GB4943.1-2011标准的CQC认证
- 符合EN 60950-1、EN 62368-1和EN 61010-1标准的TUV认证
应用领域
- 工业自动化
- 电机控制
- 电网基础设施
- 医疗设备
- 测试与测量
