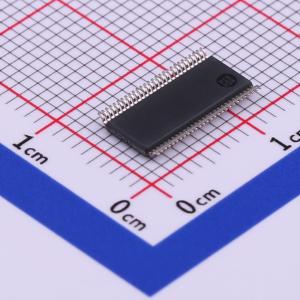

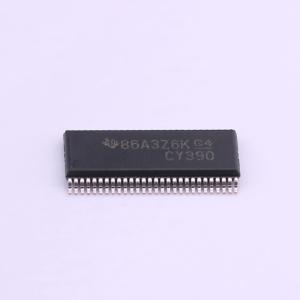

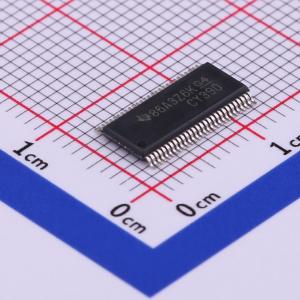

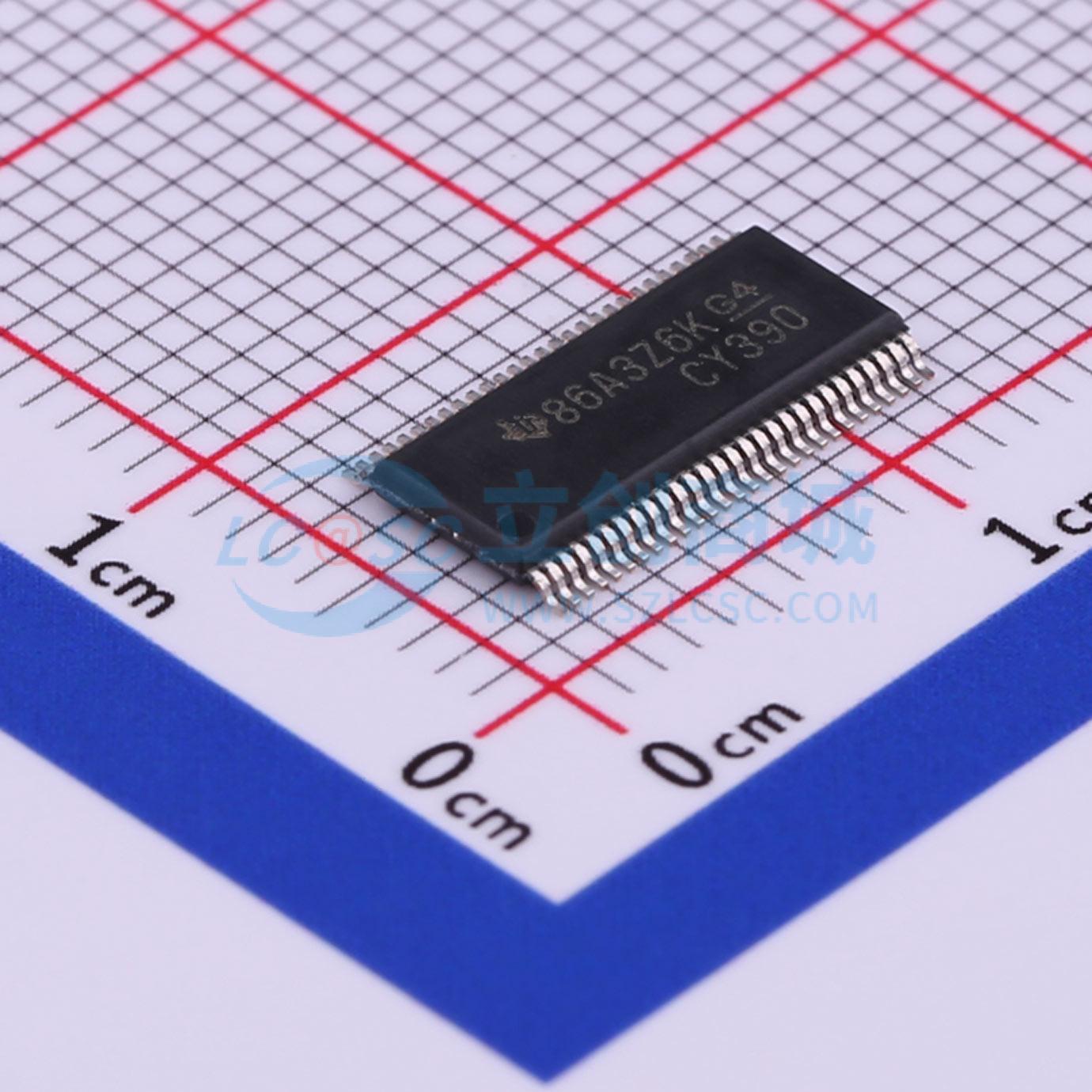

SN74CBT16390DGVR

SN74CBT16390 16位至32位FET多路复用器/解复用器总线开关

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74CBT16390 5V、16 输入 32 输出、扇出总线开关
品牌名称: TI(德州仪器)
商品型号: SN74CBT16390DGVR
商品编号: C524266
商品封装: TVSOP-56
包装方式: 编带
商品毛重: 0.241克(g)

商品参数

商品概述

SN74CBT16390是一款16位转32位开关，用于需要将两条独立数据通道复用到一条通道，或从一条通道解复用出两条独立数据通道的场景。器件配备两个输出使能端OE1和OE2控制数据流：当OE1为低电平时，A端口连接1B端口；当OE2为低电平时，A端口连接2B端口；当OE1和OE2均为低电平时，A端口同时连接1B和2B端口。控制输入可由5V CMOS、5V TTL或LVTTL驱动器驱动，器件所有未使用的控制输入必须接VCC或GND，才能保证正常工作。超过额定范围的应力可能会对器件造成永久性损坏，长期暴露在最大额定条件下可能影响器件可靠性。

商品特性

两个端口之间开关导通阻抗为5Ω
输入电平与TTL兼容
闭锁性能超过JESD 17标准要求的250mA
ESD保护性能超过JESD 22标准要求
可承受2000V人体模型（A114-A）ESD测试
可承受200V机器模型（A115-A）ESD测试
电源电压范围：-0.5V~7V
输入电压范围：-0.5V~VCC+0.5V
连续通道电流额定值为128mA
DGG封装热阻抗为64℃/W
DGV封装热阻抗为48℃/W
DL封装热阻抗为56℃/W
存储温度范围：-65℃~150℃

应用领域

数据通道复用、解复用场景
存储器交错存储应用，可实现同时对两个不同存储体寻址
PCI总线连接与隔离应用，可同时连接或隔离PCI总线与一个或两个插槽

	属性	参数值
	商品目录	信号开关/编解码器/多路复用器
	类型	-
	电源极性	单电源
	工作电压	4.5V~5.5V
	输入数/输出数	16/32
	灌电流(IOL)	-

	属性	参数值
	拉电流(IOH)	-
	工作温度	-40℃~+85℃
	传播延迟(tpd)	0.25ns@5V,50pF
	静态电流(Iq)	3uA
	功能特性	输出使能高阻
	系列	74CBT
