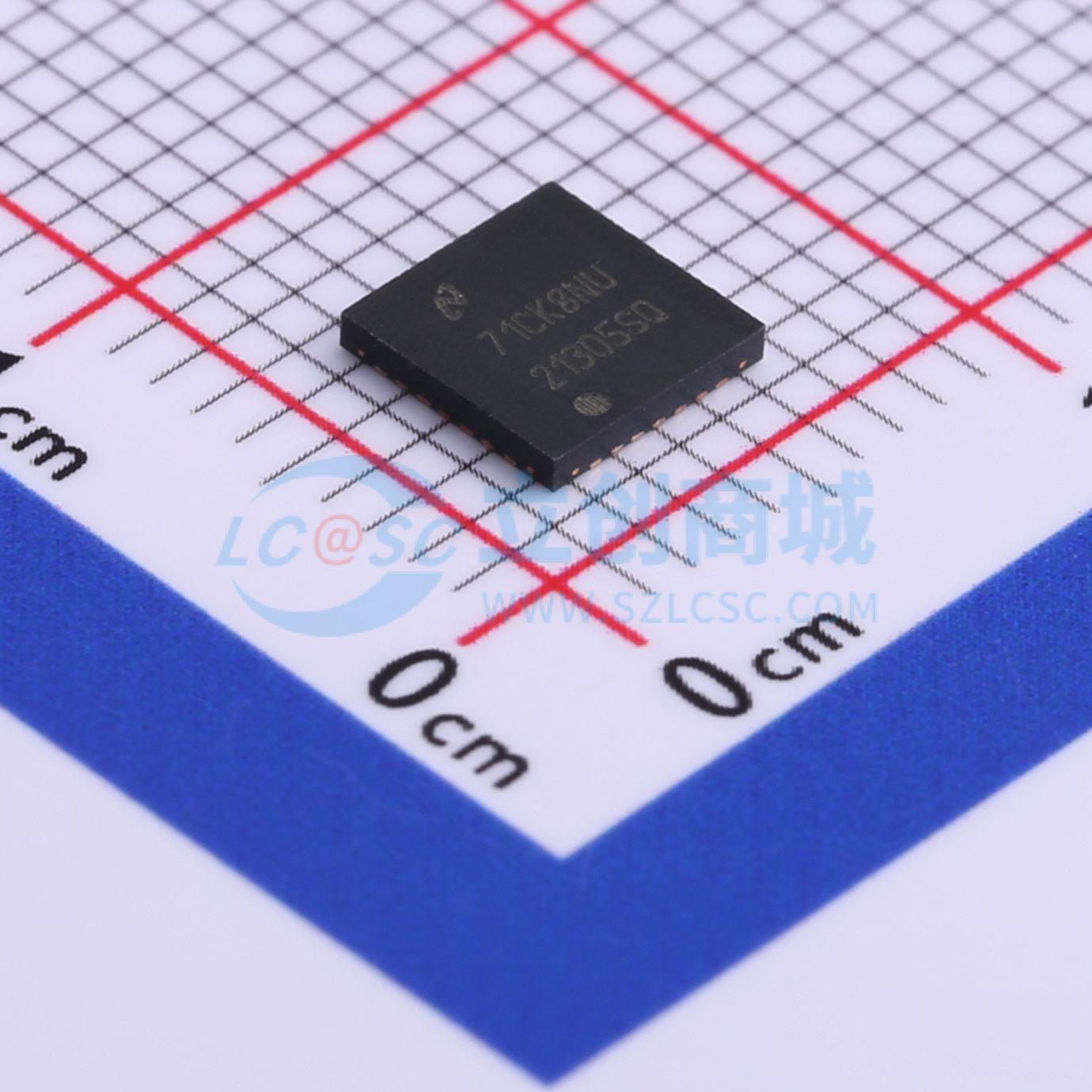

LM21305SQ/NOPB实物图

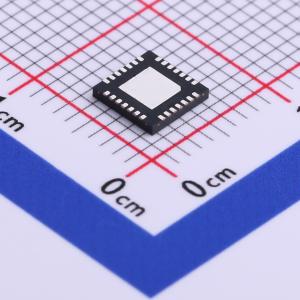

  • LM21305SQ/NOPB商品缩略图

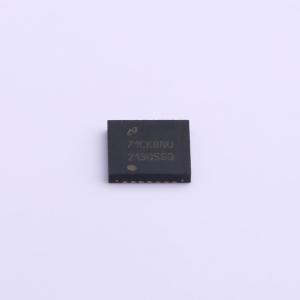

  • LM21305SQ/NOPB商品缩略图

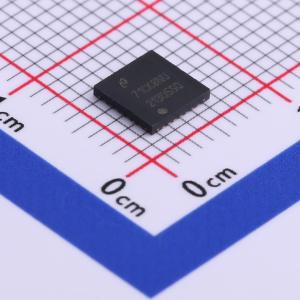

  • LM21305SQ/NOPB商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

LM21305SQ/NOPB

3V至18V,5A可调频率同步降压转换器

描述
LM21305是一款全功能的5A同步降压直流-直流转换器,适用于解决方案尺寸、灵活性和高转换效率。该器件集成了低导通电阻的功率MOSFET、低dropout (LDO)偏置电源调节器和全面的故障保护功能。其效率在轻载和重载下均得到最大化。宽输入电压范围为3V到18V,最大负载电流为5A,开关频率可编程在300kHz到1.5MHz之间。
品牌名称
TI(德州仪器)
商品型号
LM21305SQ/NOPB
商品编号
C524247
商品封装
WQFN-28-EP(5x5)​
包装方式
编带
商品毛重
0.137克(g)

商品参数

属性参数值
商品目录DC-DC电源芯片
功能类型降压型
工作电压3V~18V
输出电压598mV~18V
输出电流5A
开关频率1.5MHz
工作温度-40℃~+85℃@(TA)
属性参数值
同步整流
输出通道数1
拓扑结构降压式
静态电流(Iq)-
开关管(内置/外置)内置
输出类型可调

商品概述

LM21305是一款功能齐全的5A同步降压DC-DC转换器,针对解决方案尺寸、灵活性和高转换效率进行了优化。凭借高端和低端功率MOSFET的单片集成、高开关频率、峰值电流模式控制和优化的热设计,可轻松实现高功率密度的LM21305设计。通过二极管仿真模式操作,LM21305在轻载时效率达到最大化;通过对MOSFET自适应栅极驱动器进行优化设计,以最小化开关死区时间和体二极管传导损耗,在重载时效率达到最大化。 LM21305的输入电压范围为3V至18V,可与各种中间总线电压接口,包括3.3V、5V和12V轨。1.5%的电压基准和70ns的高端MOSFET最小可控导通时间,可实现低至0.598V的输出电压,并具有出色的设定点精度。LM21305采用5mm×5mm²、间距为0.5mm的WQFN - 28热增强型封装。 LM21305提供灵活的系统配置,可使用一个电阻将开关频率编程为300kHz至1.5MHz,也可通过外部时钟同步,适用于对拍频敏感和多稳压器的应用。片上偏置电源低压差(LDO)子稳压器无需外部偏置电源,简化了电路板布局。该器件还具备内部软启动功能,可限制浪涌电流,并为无偏置和预偏置负载提供单调启动能力,此外还集成了自举二极管、逐周期电流限制和热关断功能。采用高增益误差放大器的峰值电流模式控制,可在整个输入电压和负载电流范围内保持稳定性,实现出色的线路和负载瞬态响应。 LM21305具有内部输出过压保护(OVP)和过流保护(OCP)电路,可提高系统可靠性。集成的漏极开路PGOOD指示器可提供输出电压监控、电源轨排序功能和故障指示。其他特性包括带自动恢复功能的热关断、低PWM最小导通时间、低关断静态电流,以及带迟滞功能的精密使能,用于可编程线路欠压锁定(UVLO)。

商品特性

  • 高效同步DC-DC转换器
  • 集成低RDSon功率MOSFET
  • 宽输入电压范围:3V至18V
  • 负载电流高达5A
  • 开关频率:300kHz至1.5MHz
  • 外部频率同步
  • 精确的0.598V反馈电压基准
  • 超快的线路和负载瞬态响应:峰值电流模式控制
  • 内部斜率补偿
  • 高带宽误差放大器
  • 超低关断静态电流
  • 宽占空比工作范围:
    • 低VOUT时TON - MIN为70ns
    • 高占空比时TOFF - MIN为50ns
  • 轻载时的二极管仿真模式
  • 集成偏置电源LDO子稳压器
  • 内部软启动功能:
    • 对预偏置负载进行单调启动
  • 带迟滞功能的精密使能输入
  • 漏极开路PGOOD指示器
  • 内部输入欠压锁定(UVLO)
  • 逐周期过流保护
  • 输出过压保护(OVP)
  • 带迟滞功能的热关断保护
  • 5mm×5mm WQFN - 28 PowerPAD封装

应用领域

  • DC-DC转换器和负载点(POL)模块
  • DSP和FPGA核心电压电源
  • 电信基础设施
  • 嵌入式计算、服务器和存储
