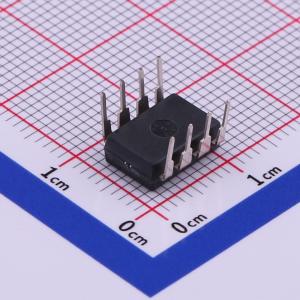

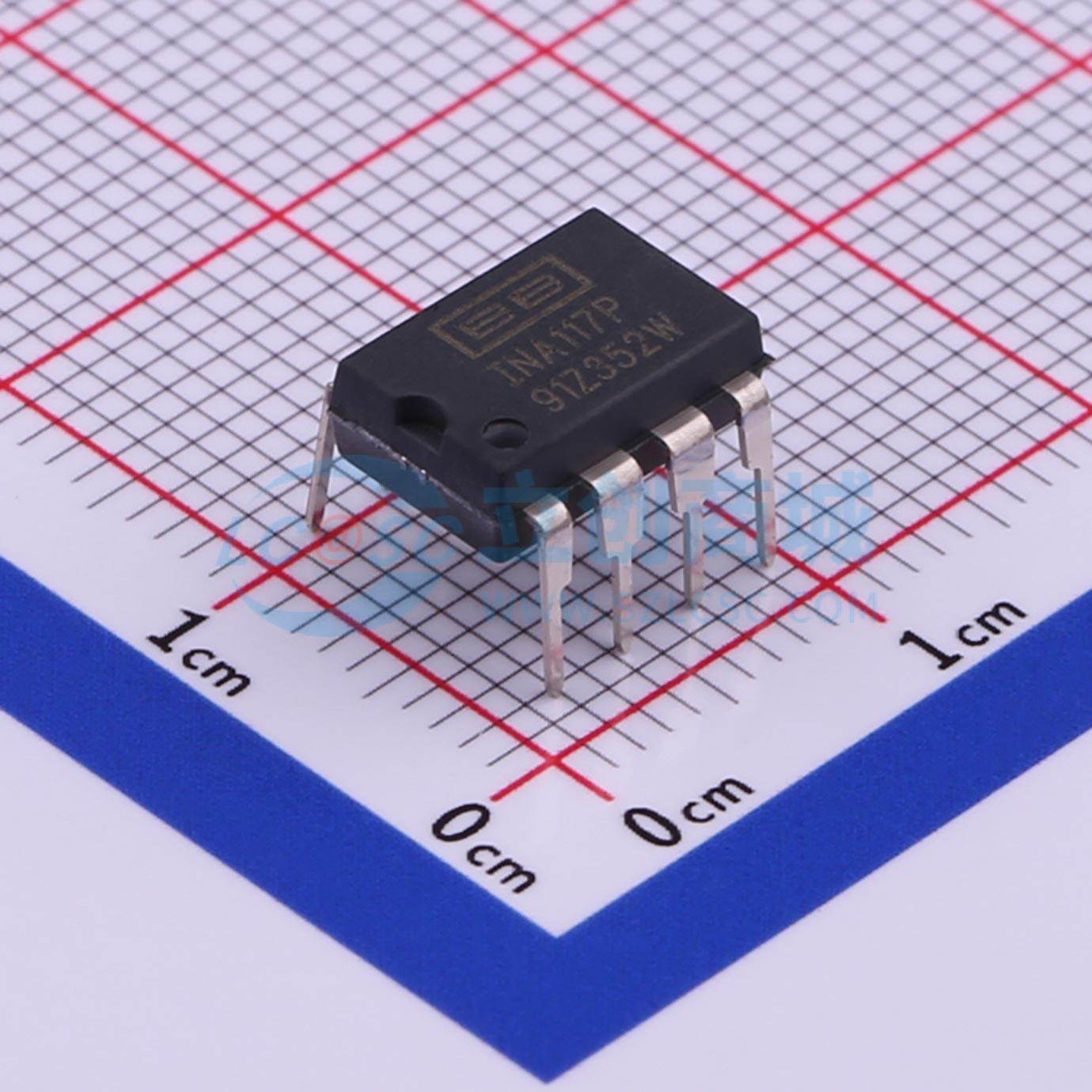

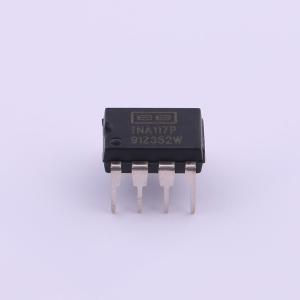

温馨提醒：图片仅供参考，商品以实物为准
INA117P
INA117P
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- INA117 高共模电压差分放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- INA117P
- 商品编号
- C524252
- 商品封装
- PDIP-8
- 包装方式
- 管装
- 商品毛重
- 1.135克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 差分运放 | |
| 放大器数 | 单路 | |
| 共模抑制比(CMRR) | 86dB | |
| 输入偏置电流(Ib) | - | |
| 输入失调电压(Vos) | 120uV | |
| 增益带宽积(GBP) | 200kHz | |
| 压摆率(SR) | 6.5V/us | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 噪声密度(eN) | 550nV/√Hz@1kHz |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 49mA | |
| 输入失调电压温漂(Vos TC) | 8.5uV/℃ | |
| 静态电流(Iq) | 1.5mA | |
| 工作温度 | -40℃~+85℃ | |
| 输出类型 | 差分 | |
| 单电源 | 10V~36V | |
| 双电源(Vee ~ Vcc) | -18V~-5V；5V~18V | |
| 电源纹波抑制比(PSRR) | 74dB | |
| 稳定时间 | 6.5us |
商品概述
INA117是一款精密单位增益差分放大器，具有非常高的共模输入电压范围。它是一款单片集成电路，由一个精密运算放大器和集成薄膜电阻网络组成。它能够在高达±200V的共模信号存在的情况下精确测量小差分电压。INA117的输入可承受高达±500V的瞬时共模或差分过载。
在许多不需要电流隔离的应用中，INA117可以替代隔离放大器。这可以省去昂贵的隔离输入侧电源及其相关的纹波、噪声和静态电流。INA117的非线性度为0.001%，带宽为200kHz，优于传统隔离放大器。
INA117提供8引脚塑料迷你DIP和SO - 8表面贴装封装，工作温度范围为-40℃至+85℃。金属TO - 99型号的工作温度范围为-40℃至+85℃和-55℃至+125℃。
商品特性
- 共模输入范围：±200V（VS = ±15V）
- 输入保护：±500V共模，±500V差分
- 单位增益：最大增益误差0.02%
- 非线性度：最大0.001%
- 共模抑制比：最小86dB
应用领域
- 电流监测
- 电池单元电压监测
- 接地断路器
- 输入保护
- 嘈杂环境中的信号采集
- 工厂自动化
