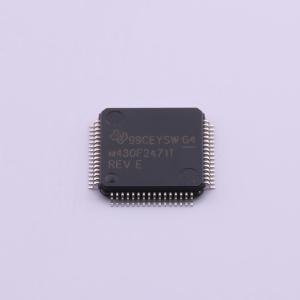

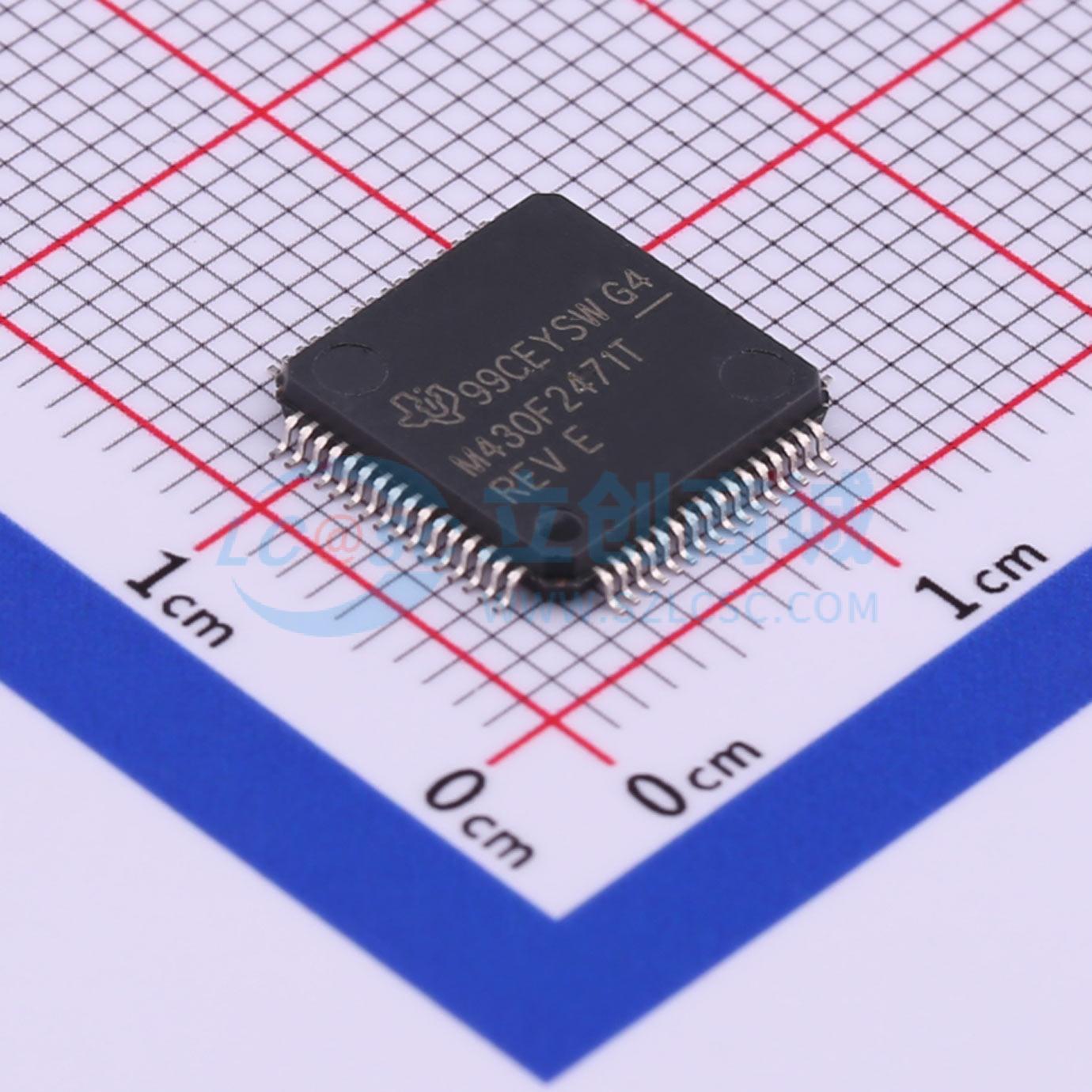

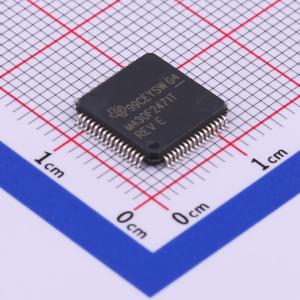

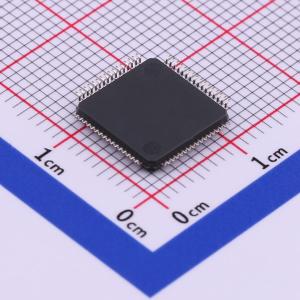

MSP430F2471TPMR

具有 32KB 闪存、4KB SRAM、比较器、I2C/SPI/UART 和硬件乘法器的 16MHz MCU

描述: MSP430F2471 具有 32KB 闪存、4KB SRAM、比较器、I2C/SPI/UART 和硬件乘法器的 16MHz MCU
品牌名称: TI(德州仪器)
商品型号: MSP430F2471TPMR
商品编号: C524257
商品封装: LQFP-64(10x10)
包装方式: 编带
商品毛重: 0.48克(g)

商品概述

德州仪器（TI）MSP430™系列超低功耗微控制器包含多个器件，这些器件配有针对多种应用的不同外设集。这种架构与5种低功耗模式相组合，专为在便携式测量应用中延长电池使用寿命而优化。该器件具有一个强大的16位RISC CPU，16位寄存器和有助于获得最大编码效率的常数发生器。数控振荡器(DCO)可在不到1μs的时间里从低功耗模式唤醒至运行模式。MSP430F23x/24x/2410系列混合信号微控制器，配置有两个内置16位定时器、一个快速12位模数(A/D)转换器（MSP430F24x1上无此器件）、一个比较器、四个（在MSP430F23x上有两个）通用串行通信接口(USCI)模块、和高达48个I/O引脚。除了不集成ADC12模块之外，MSP430F24x1器件与MSP430F24x器件完全一致。除了集成了一个精简的Timer_B，一个USCI模块，和较少的RAM之外，MSP430F23x器件与MSP430F24x器件完全一致。MSP430 CPU具有16位精简指令集(RISC)架构，集成16个寄存器，提供精简指令执行时间，寄存器至寄存器操作执行时间为CPU时钟的一个周期。其中4个寄存器（R0至R3）分别专门用作程序计数器、栈指针、状态寄存器和常数发生器，其余寄存器为通用型寄存器。采用数据、地址和控制总线将外设连接至CPU，并可利用所有的指令对外设进行控制。MSP430指令集包括具有3种格式和7种寻址模式的51条指令，每条指令均可在字和字节数据上操作。所有MSP430微控制器包含一个嵌入式仿真模块(EEM)，可通过开发工具实现高级调试和编程。这些器件包含有限的内置ESD保护。存储或装卸时，应将导线一起截短或将器件放置于导电泡棉中，以防止MOS门极遭受静电损伤。

商品特性

电源电压范围1.8V 至 3.6V
超低功耗
激活模式:270μA（在1MHz频率和2.2V电压条件下）
待机模式 (VLO):0.3μA
关闭模式（RAM保持）:0.1μA
可在不到1μs的时间里从待机模式超快速唤醒
16位精简指令集(RISC)架构，62.5ns指令周期时间
支持多种基本时钟模块配置:内部频率高达16MHz；内部极低功耗低频(LF)振荡器；32kHz晶振；具有4个精度为±1%校准频率且高达16MHz的内部频率；谐振器；外部数字时钟源；外部电阻器
带内部基准、采样与保持以及自动扫描功能的12位模数(A/D)转换器
具有3个捕获/比较寄存器的16位Timer_A
具有7个捕获/比较寄存器（带有影子寄存器）的16位Timer_B
提供4个通用串行通信接口(USCI)，支持带自动波特率检测的增强型通用异步接收发器(UART)、IrDA编码器和解码器、同步串行外设接口(SPI)、I2C
片载比较器
具有可编程电平检测功能的电源电压监控器/监视器
欠压检测器
支持引导加载程序
支持串行板上编程，无需外部编程电压，由安全熔丝实现可编程代码保护
提供多种存储容量选项，涵盖型号:MSP430F233、MSP430F235、MSP430F247、MSP430F2471、MSP430F248、MSP430F2481、MSP430F249、MSP430F2491、MSP430F2410
采用64引脚四方扁平(QFP)和64引脚四方扁平无引线(QFN)封装

应用领域

便携式测量应用
传感器系统
工业控制应用
手持仪表

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	MSP430
	CPU最大主频	16MHz

	属性	参数值
	程序存储容量	32KB
	I/O数量	48
	工作电压	1.8V~3.6V
