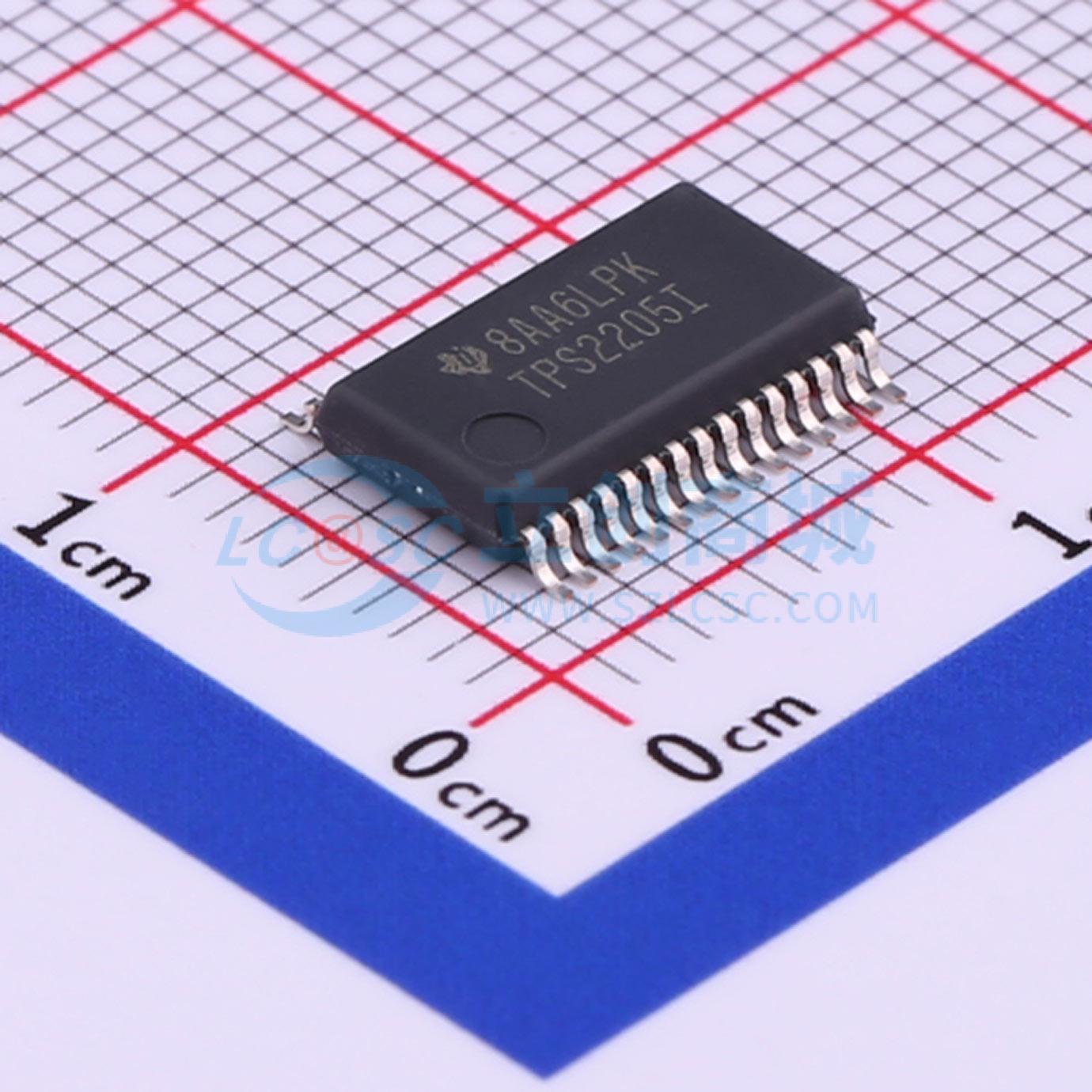

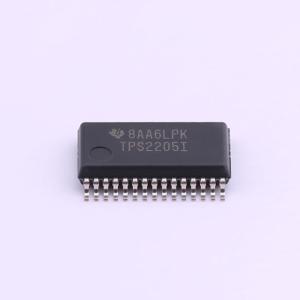

TPS2205IDBR

TPS2205 PC卡电源接口开关为两张PC卡提供了集成电源管理解决方案。采用LinBiCMOS工艺，将所有分立功率MOSFET、逻辑部分、电流限制和PC卡控制的热保护功能集成在单个集成电路（IC）中。该电路支持分配3.3V、5V和/或12V的卡电源，并且与许多PCMCIA控制器兼容。电流限制功能无需使用保险丝，从而减少了元件数量并提高了可靠性。 TPS2205与TPS2201向后兼容，但没有VDD连接。偏置电流可从3.3V输入引脚或5V输入引脚获取。此外，TPS2205还取消了TPS2201的APWR_GOOD和BPWR_GOOD引脚。 TPS2205具备3.3V低压模式，无需5V电源即可实现3.3V切换。这有助于实现低功耗系统设计，例如仅提供3.3V电源的睡眠模式和寻呼机模式。 TPS2205的终端设备包括笔记本电脑、台式电脑、个人数字助理（PDA）、数码相机和条形码扫描仪。

• 符合PC卡标准
• 除12V闪存编程期间外，可禁用12V电源
• 短路和热保护
• 30引脚SSOP（DB）和32引脚TSSOP（DAP）封装
• 与3.3V、5V和12V PC卡兼容
• 低rpS（导通电阻）（5V Vcc开关为140mΩ；3.3V Vcc开关为110mΩ）
• 先断后通切换

• 笔记本电脑
• 台式电脑
• 个人数字助理（PDA）
• 数码相机
• 条形码扫描仪
