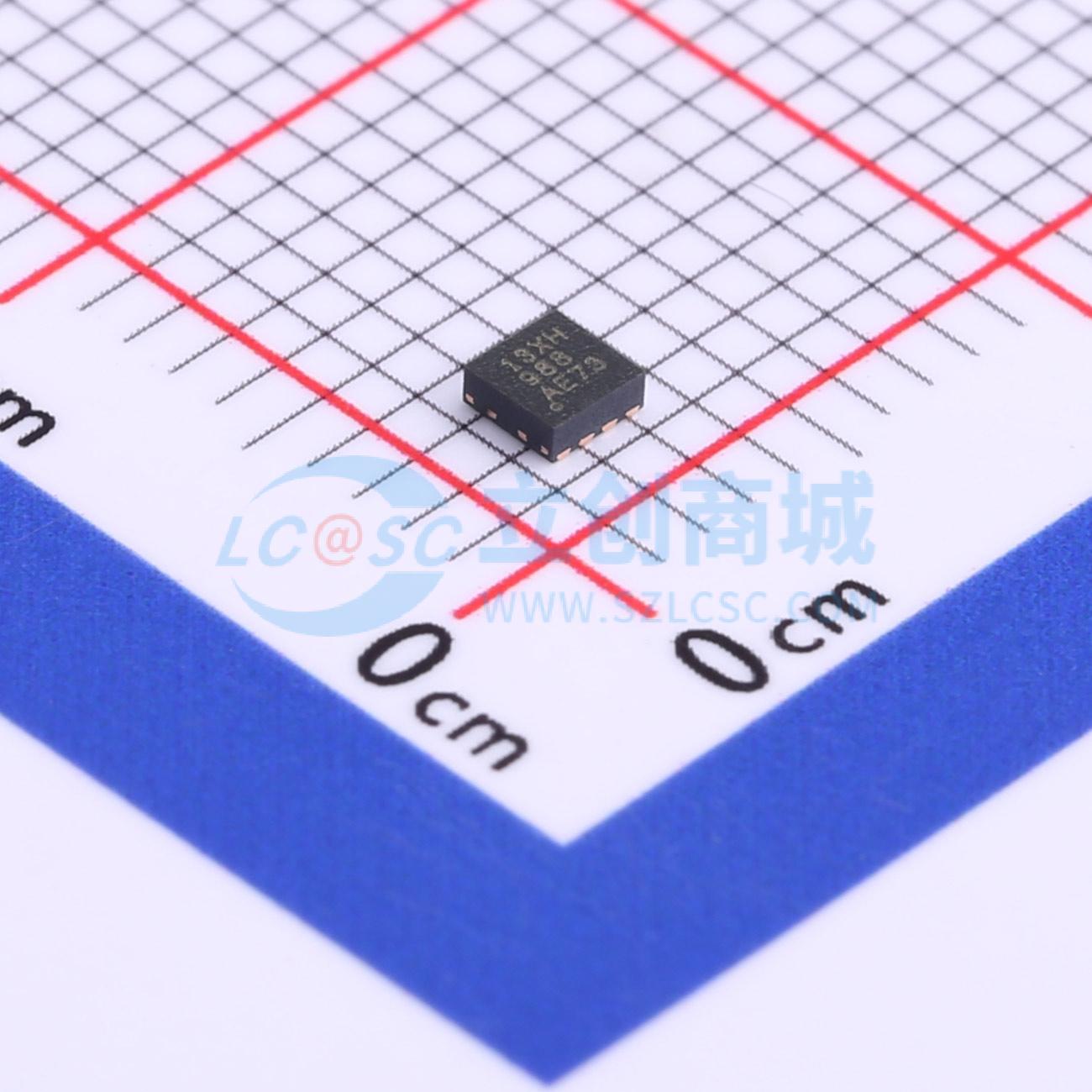

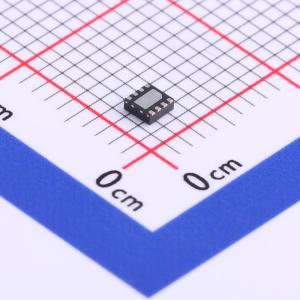

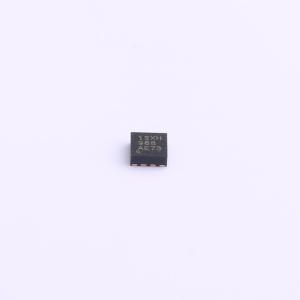

温馨提醒：图片仅供参考，商品以实物为准

TPS22975DSGR

5.7V、6A、导通电阻16mΩ的负载开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS22975 具有可调节上升时间、可选输出放电和热关断功能的 5.7V、6A、16mΩ 负载开关
品牌名称: TI(德州仪器)
商品型号: TPS22975DSGR
商品编号: C524777
商品封装: WSON-8-EP(2x2)
包装方式: 编带
商品毛重: 0.09克(g)

商品参数

商品概述

TPS22975 产品系列包含两个器件：TPS22975 和 TPS22975N。每个器件都是单通道负载开关，提供可配置的上升时间以最小化浪涌电流。该器件包含一个 N 沟道 MOSFET，可以在 0.6 V 至 5.7 V 的输入电压范围内工作，并支持最大连续电流为 6 A。开关由开/关输入（ON）控制，可以直接与低压控制信号接口。TPS22975 有一个可选的 230-Ω 片上负载电阻，用于在开关关闭时快速放电输出。

TPS22975 采用小型、节省空间的 2 mm x 2 mm 8 引脚 SON 封装（DSG），并集成了散热垫，允许高功率耗散。该器件的工作温度范围为 -40°C 至 +105°C。

应用领域

超极本笔记本电脑和上网本
平板个人电脑
消费电子产品
机顶盒和住宅网关
电信系统
固态硬盘(SSD)

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交84单

	属性	参数值
	商品目录	功率电子开关
	类型	负载开关
	通道数	1
	输入控制逻辑	高电平有效
	最大连续电流	6A

	属性	参数值
	工作电压	600mV~5.7V
	导通电阻	16mΩ
	工作温度	-40℃~+105℃
	特性	过热保护(OTP)
