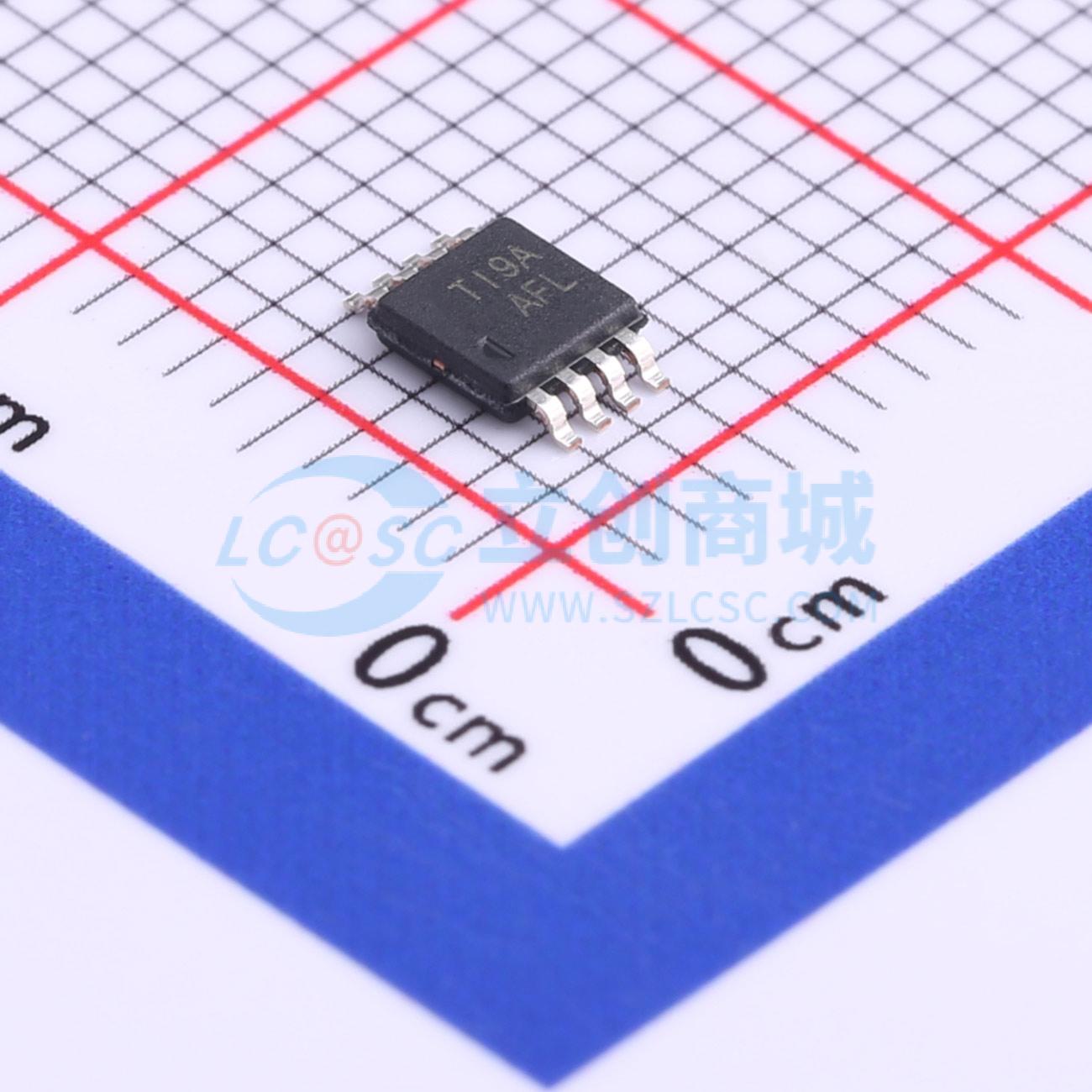

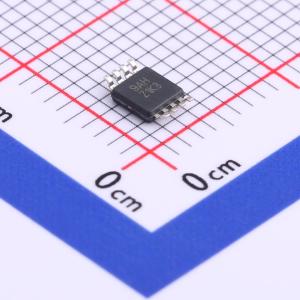

TPS3619-33DGKR

用于RAM数据保持的备用电池监控器

描述: TPS3619 适用于 RAM 保持模式的电池备份监控器
品牌名称: TI(德州仪器)
商品型号: TPS3619-33DGKR
商品编号: C524781
商品封装: VSSOP-8-0.65mm
包装方式: 编带
商品毛重: 0.118554克(g)

商品参数

商品概述

TPS3619和TPS3620系列监控电路通过提供备用电池切换功能，以保留CMOS RAM数据，从而监控和控制处理器活动。

上电期间，当电源电压（VDD或VBAT）高于1.1 V时，RESET引脚置位。此后，电源电压监控器会监测VDD，只要VDD保持在阈值电压（VΠ）以下，RESET输出就会保持有效。内部定时器会延迟输出恢复到无效状态（高电平），以确保系统正确复位。延迟时间在VDD升至VΠ以上后开始计时。当电源电压降至VΠ以下时，输出再次变为有效（低电平）。

该产品系列适用于3.3 V和5 V电源电压。TPS3619和TPS3620采用8引脚MSOP封装，工作温度范围为-40°C至+85°C。

商品特性

最大电源电流40 μA
最大电池供电电流100 nA
精密电源电压监控器，支持3.3 V、5 V，其他规格可按需提供
备用电池电压可超过VDD
具有固定100 ms复位延迟时间的上电复位发生器
用于电源故障或低电量监测的电压监控器
电池新鲜度密封（TPS3619）
与MAX819、MAX703和MAX704引脚兼容
8引脚MSOP封装
工作温度范围-40°C至+85°C

应用领域

传真机
机顶盒
高级语音邮件系统
便携式电池供电设备
计算机设备
高级调制解调器
汽车系统
便携式长期监测设备
销售点设备

交货周期

订货79-81个工作日

购买数量

(1个/圆盘，最小起订量 30000 个)

个

起订量：30000 个1个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电压监控器
	输出类型	开漏
	工作电压	1.65V~5.5V
	复位有效电平	低电平有效
	阈值电压	2.93V
	受监控电压数	1

	属性	参数值
	手动复位	有
	看门狗定时器	无
	复位超时	100ms
	工作温度	-40℃~+85℃@(T_a)
	功能	备用电池切换
	静态电流(Iq)	40uA
