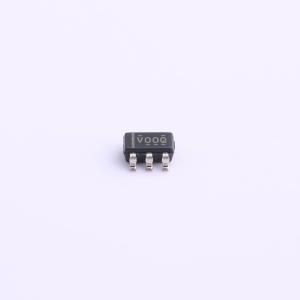

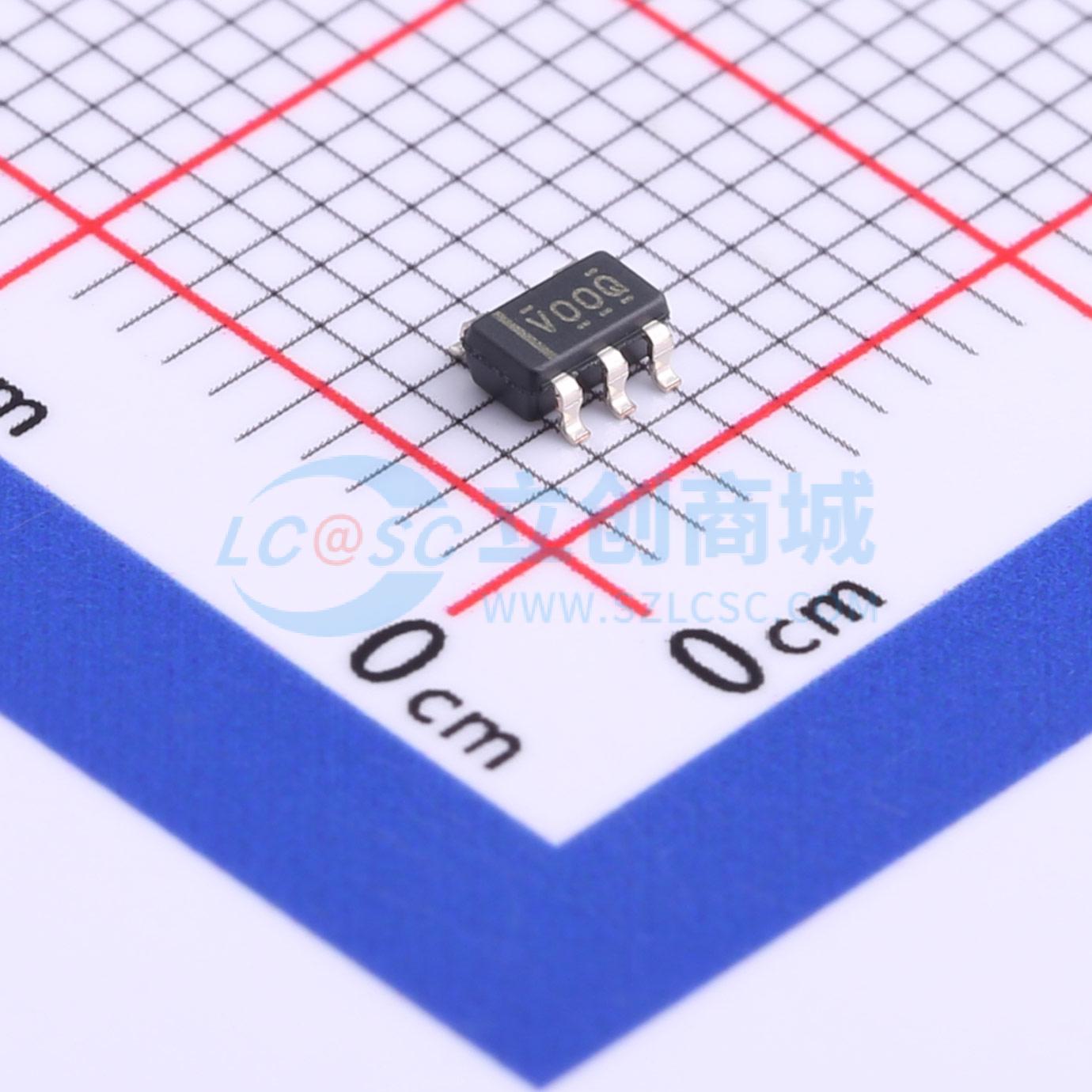

TLVH431AQDBVRQ1
低压可调精密并联稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLVH431A-Q1 汽车类低电压可调节精密并联稳压器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLVH431AQDBVRQ1
- 商品编号
- C524779
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.07克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电压基准芯片 | |
| 输出类型 | 可调 | |
| 工作电压 | - | |
| 输出电压 | 1.24V~18V | |
| 输出电流 | 70mA | |
| 精度 | ±1% |
| 属性 | 参数值 | |
|---|---|---|
| 温度系数 | - | |
| 电压基准类型 | 并联 | |
| 静态电流(Iq) | - | |
| 最小阴极电流调节 | 100uA | |
| 工作温度 | -40℃~+125℃ |
商品概述
TLVH431 器件是低压三端可调电压基准源，在汽车温度范围内具有规定的热稳定性。通过两个外部电阻，输出电压可设置为 V_REF（1.24 V）至 18 V 之间的任意值。与广泛使用的 TL431 和 TL1431 并联稳压器基准源相比，这些器件的工作电压更低（1.24 V）。 当与光耦合器配合使用时，TLVH431 器件是 3 V 至 3.3 V 开关模式电源隔离反馈电路中的理想电压基准源。它们的典型输出阻抗为 0.25 Ω。有源输出电路具有非常陡峭的导通特性，这使得 TLVH431 在许多应用中，包括板载稳压和可调电源，成为低压齐纳二极管的绝佳替代品。
商品特性
- 符合汽车应用要求
- 低电压工作：低至 1.24 V
- 25°C 时的基准电压容差
- B 级为 0.5%，A级为 1%
- 可调输出电压，V_0 = V_REF 至 18 V
- 宽工作阴极电流范围：100 μA 至 70 mA
- 典型输出阻抗为 0.25 Ω
- -40°C 至 125°C 规格
