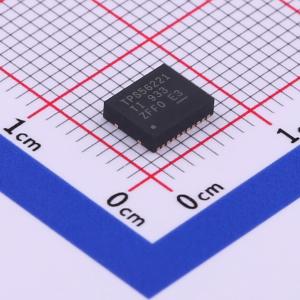

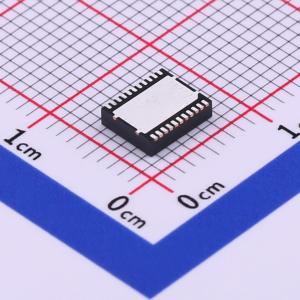

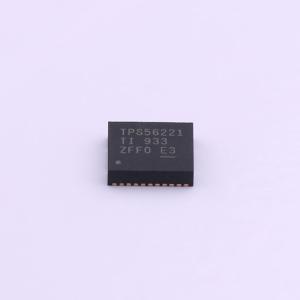

TPS56221DQPR
输入电压4.5 V至14 V、输出电流高达25 A的同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS56221 4.5V 至 14V、25A 同步 SWIFT™ 降压转换器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS56221DQPR
- 商品编号
- C523991
- 商品封装
- LSON-22-EP(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.182克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~14V | |
| 输出电流 | 25A | |
| 开关频率 | 1MHz；500kHz；300kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 5mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TPS56221器件是一款高效、大电流同步降压转换器，设计用于4.5 V至14 V的电源供电。该器件在高达25 A的负载下可产生低至0.6 V的输出电压。集成的NexFET功率MOSFET占用空间小且易于使用。 该器件采用带电压前馈补偿的电压模式控制，可对输入电压变化做出即时响应。 TPS56221采用热增强型22引脚PQFN (DQP) PowerPAD封装。 该器件具备多种用户可编程功能，提供了设计灵活性，包括软启动、过流保护 (OCP) 级别和环路补偿。OCP级别通过一个从ILIM引脚连接到电路地的外部电阻进行编程。在初始上电序列期间，器件进入校准周期，测量ILIM引脚的电压，并设置内部OCP电压级别。在工作期间，将编程的OCP电压级别与低端FET导通时的压降进行比较，以确定是否存在过流情况。然后，器件进入关断/重启周期，直到故障排除。
商品特性
- 4.5 V至14 V输入电压范围
- 采用功率模块技术
- 高达25 A输出电流
- 300 kHz、500 kHz和1 MHz固定频率可选
- 高端和低端MOSFET导通电阻 (RDS(on)) 检测
- 可编程软启动
- 600 mV参考电压，精度为1%
- 带前馈的电压模式控制
- 支持预偏置输出
- 热关断
- 22引脚5 mm × 6 mm PQFN PowerPAD封装
应用领域
- 负载点 (POL) 电源模块
- 用于电信和网络应用的高密度DC-DC转换器
