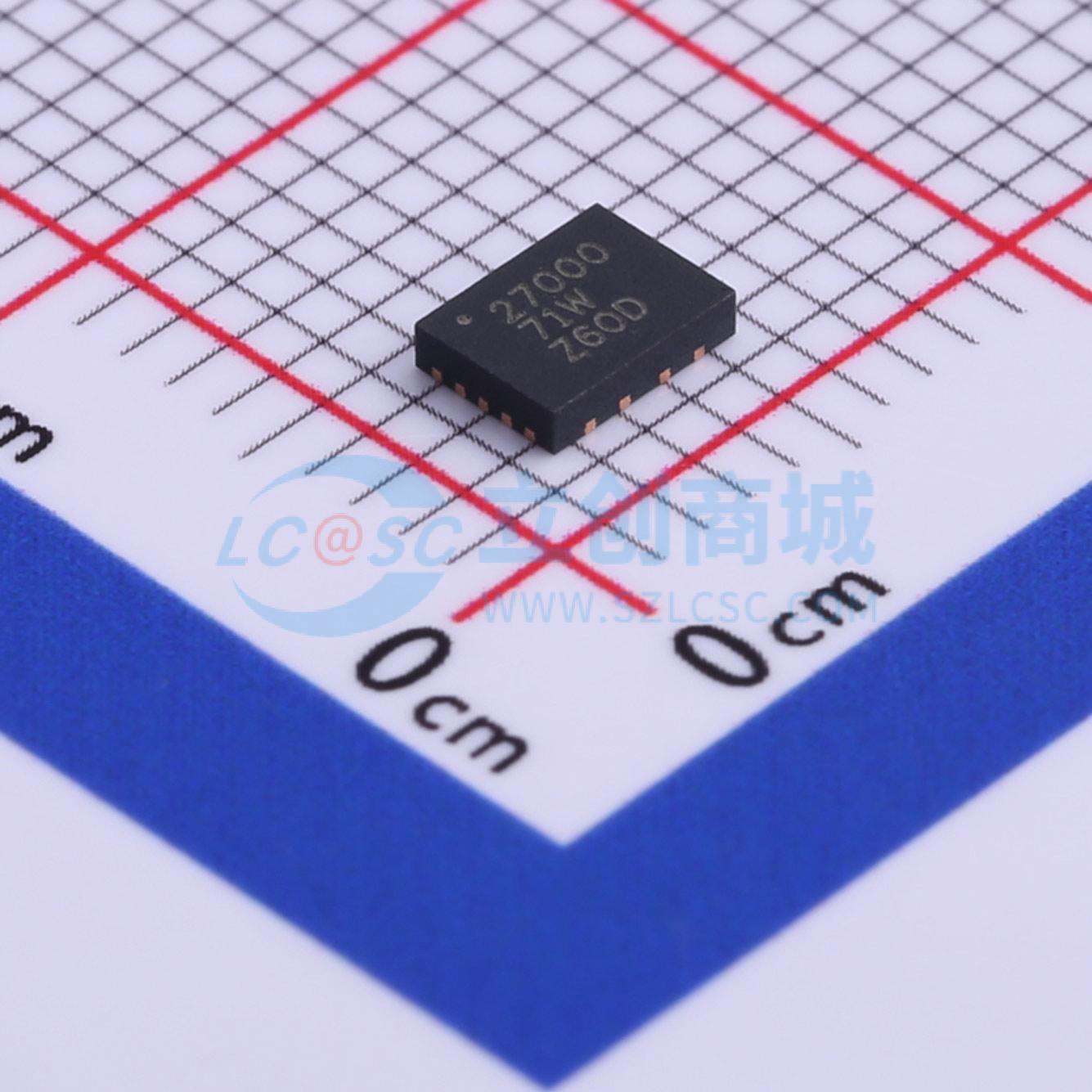

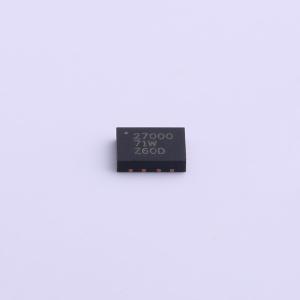

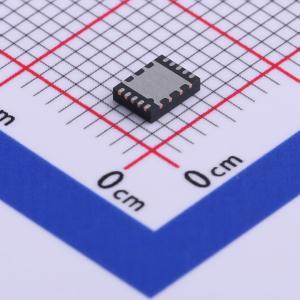

温馨提醒：图片仅供参考，商品以实物为准

BQ27000DRKR

适用于便携式应用的单节锂离子和锂聚合物电池电量计IC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: BQ27000 单节锂电池和锂聚合物电池电量监测计 IC
品牌名称: TI(德州仪器)
商品型号: BQ27000DRKR
商品编号: C523997
商品封装: VSON-10-EP(3x4)
包装方式: 编带
商品毛重: 0.066克(g)

商品参数

商品概述

bqJUNIOR系列是高精度的独立单节锂离子和锂聚合物电池容量监测与报告器件，适用于空间受限的便携式应用。该IC通过监测与电池串联的小型电流检测电阻两端的电压降，来确定电池的充电和放电状态。在容量测量中会对电池温度、自放电和放电速率进行补偿，以在广泛的工作条件下提供准确的剩余电量可用时间信息。电池容量会在从满电到放空的放电周期中自动重新校准或学习。内部寄存器可存储电流、容量、剩余电量可用时间、充电状态、电池温度和电压、状态等信息。 bqJUNIOR可直接由单节锂离子和锂聚合物电池供电，并通过HDQ单线或I²C串行接口与系统进行通信。

商品特性

HDQ（bq27000）或I2C（bq27200）通信接口
根据测量负载、历史最大负载和待机负载报告准确的剩余电量可用时间
报告温度、电压和电流
高精度的充放电电流积分，具备自动失调校准功能
无需用户校准
可编程输入/输出端口
内部用户EEPROM配置存储器
随电池老化自动降低容量
无需外部元件的稳定振荡器
动态放电终止检测延迟，适用于高动态负载环境
通信线路为低电平时自动进入睡眠模式
采用3 mm x 4 mm QFN小型封装
五种低功耗工作模式
- 活动模式：<90 μA
- 睡眠模式：<2.5 μA
- 运输模式：<2 μA（仅bq27000）
- 休眠模式：<1.5 μA
- 数据保持模式：<20 nA

应用领域

个人数字助理（PDA）
智能手机
MP3播放器
数码相机
网络设备
手持设备

	属性	参数值
	商品目录	电池管理
	芯片类型	监测芯片
	工作电压	2.6V~4.5V
	电池类型	锂电池
	电池节数	1

	属性	参数值
	工作温度	-20℃~+70℃
	电池温度检测	不支持
	0V电池充电	不支持
	静态电流(Iq)	52uA
	接口类型	HDQ
