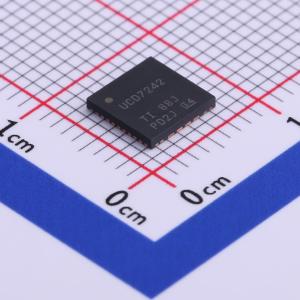

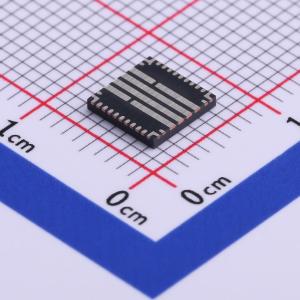

UCD7242RSJT
降压型 10A 4.75V~18V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- UCD7242 数字双路同步降压功率驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- UCD7242RSJT
- 商品编号
- C524018
- 商品封装
- VQFN-32(6x6)
- 包装方式
- 编带
- 商品毛重
- 0.17克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.75V~18V | |
| 输出电压 | - | |
| 输出电流 | 10A | |
| 开关频率 | 2MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 2 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | - |
商品概述
UCD7242是一款完整的电源系统,可用于驱动两个独立的降压电源。高侧MOSFET、低侧MOSFET、驱动器、电流检测电路以及必要的保护功能都集成在一个单片解决方案中,以实现最小尺寸和最大效率。驱动电路为同步降压电路中的高侧NMOS开关和低侧NMOS同步整流器提供高充电和放电电流。MOSFET栅极由内部调节的VGG电源驱动至+6.25 V。内部VGG调节器可以禁用,允许用户提供独立的栅极驱动电压。这种灵活性使得宽范围的电源转换输入电压从2.2V到18V成为可能。内部欠压锁定(UVLO)逻辑确保在芯片运行前VGG是正常的。
同步整流使能(SRE)引脚控制PWM信号为低时低侧MOSFET是否开启。当SRE为高时,该部件在所有负载下均工作于连续导通模式。在此模式下,驱动逻辑块使用PWM信号来控制高侧和低侧的栅极驱动信号。死区时间也被优化以防止交叉导通。当SRE为低时,该部件在轻负载下工作于不连续导通模式。在此模式下,低侧MOSFET始终关闭。
板载比较器监测通过高侧开关的电流,以保护电源级免受突发大电流负载的影响。为高侧比较器设置了消隐延迟,以避免与开关边缘噪声同时发生的错误报告。在发生过流故障时,高侧FET被关闭,并且故障标志(FLT)被置位以提醒控制器。
MOSFET电流由精密集成的电流检测元件测量和监控。这种方法在大多数负载范围内提供了±5%的精度。放大后的信号可通过IMON引脚供控制器使用。
片上温度传感器将芯片温度转换为TMON引脚上的电压供控制器使用。如果芯片温度超过170℃,温度传感器会启动热关断,停止输出切换并设置FLT标志。当芯片温度低于热滞回带时,恢复正常操作。
商品特性
- 完全集成的带驱动器的电源开关,适用于双同步降压转换器
- 与TI Fusion数字电源控制器(如UCD92xx系列)完全兼容
- 宽输入电压范围:4.75 V至18 V
- 在外部偏置电源下,输入电压可低至2.2 V
- 每通道高达10A的输出电流
- 最高可达2 MHz的开关频率
- 带电流限制标志的高端电流限制
- 从VIN生成的板载稳压6 V驱动电源
- 热保护
- 温度检测输出——电压与芯片温度成比例
- UVLO和OVLO电路确保适当的驱动电压
- 结温范围为-40℃至125℃
- 符合RoHS标准
- 精确的片上电流检测(±5%)
应用领域
- 数字控制同步降压电源阶段
- 高电流双相VRM/EVRD调节器,适用于台式机、服务器、电信和笔记本处理器
