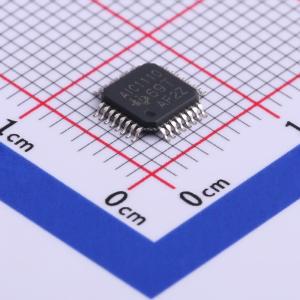

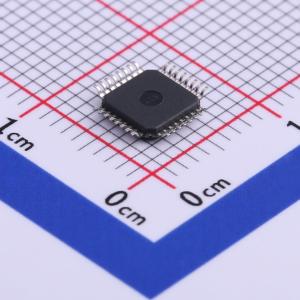

TLV320AIC1110PBS

TLV320AIC1110为发送、接收和侧音路径提供了扩展的增益和衰减灵活性。差分耳机输出能够驱动低至8 Ω的扬声器负载，适用于免提通话应用。TLV320AIC1110的单音功能可生成高达8 kHz的单音输出。通过接口控制，双音多频（DTMF）音调的分辨率也可选择为7.8125 Hz、15.625 Hz或31.25 Hz。模拟开关为语音频段音频处理器（PCM编解码器）提供了更多控制功能。 PCM编解码器是一种用于语音频段信号的模数接口，由编码器和解码器（编解码器）以及滤波器组合设计而成。它是一种低功耗设备，具有压扩选项和编程功能，满足包括手机在内的通信系统的要求。该设备可在15位线性或8位压扩（μ律或A律）模式下运行，可通过I2C接口进行选择。 编码器（模数转换器或ADC）将模拟语音信号数字化，解码器（数模转换器或DAC）将数字语音信号转换为模拟输出。PCM编解码器提供压扩选项，以克服电话网络的带宽限制，同时不降低音质。人类听觉系统是一个对数系统，其中高振幅信号比低振幅信号所需的分辨率低。因此，具有非均匀量化（μ律或A律）的8位码字与13位线性编码具有相同的质量。PCM编解码器通过生成15位线性编码选项提供更好的数字码字。 在电话应用中，人类语音在300 Hz至3300 Hz的频率范围内有效。为了消除不需要的信号，PCM编解码器设计有两种类型的滤波器，可在发送和接收路径中工作。低通滤波器可衰减4 kHz以上的信号。可选的高通滤波器可清理100 Hz以下的信号。这可减少可能从50/60 Hz电源线耦合进来的噪声。通过选择相应的寄存器位可绕过高通滤波器。 PCM编解码器具有许多编程功能，可使用两线标准串行I2C接口进行控制。这使得该设备能够与许多数字IC（如DSP或微处理器）接口。该设备有七个寄存器：电源控制、模式控制、发送可编程增益放大器（PGA）、接收PGA、高DTMF、低DTMF和辅助模式控制。一些可通过I2C接口控制的可编程功能包括：

• 发送放大器增益 接收放大器增益
• 侧音增益
• 音量控制
• 耳机控制
• 锁相环（PLL）电源控制
• 麦克风选择
• 发送通道高通滤波器控制
• 接收通道高通滤波器控制
• 压扩选项和选择控制
• PCM环回
• DTMF控制
• 脉冲密度调制控制 PCM编解码器还能够从2.048 MHz的主时钟输入生成自己的内部时钟。

• 2.7 V至3.3 V工作电压，专为模拟和数字无线手机及电信应用设计
• 两个差分麦克风输入
• 差分耳机输出和一个单端耳机输出
• 耳机和麦克风静音
• 可编程的发送、接收和侧音路径，具有扩展的增益和衰减范围
• 可编程为15位线性数据或8位压扩（μ律和A律）模式
• 支持128 kHz和2.048 MHz的PCM时钟速率
• 脉冲密度调制（PDM）蜂鸣器输出
• 片上I2C总线，提供与数字IC的简单、标准两线串行接口
• 双音多频（DTMF）和单音发生器，能够产生高达8 kHz的音调，具有7.8125 Hz、15.625 Hz和31.25 Hz三种可选分辨率
• 2通道辅助多路复用器（MUX）（模拟开关）
• 能够驱动32 Ω至8 Ω的扬声器
• 可编程掉电模式
• 仅TQFP封装与TLV320AIC1103和TLV320AIC1109器件引脚兼容
• 提供32引脚薄型四方扁平封装（TQFP）和MicroStar Junior BGA封装

• 数字手机
• 数字耳机
• 无绳电话
• 数字专用自动交换机（PABX）
• 数字语音记录
