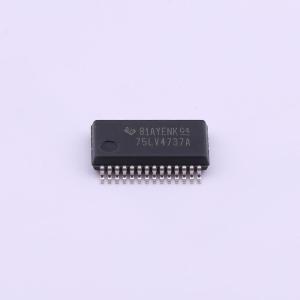

SN75LV4737ADBR
SN75LV4737ADBR
- 描述
- SN75LV4737A 3.3V/5V 多通道 RS-232 线路驱动器/接收器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN75LV4737ADBR
- 商品编号
- C524237

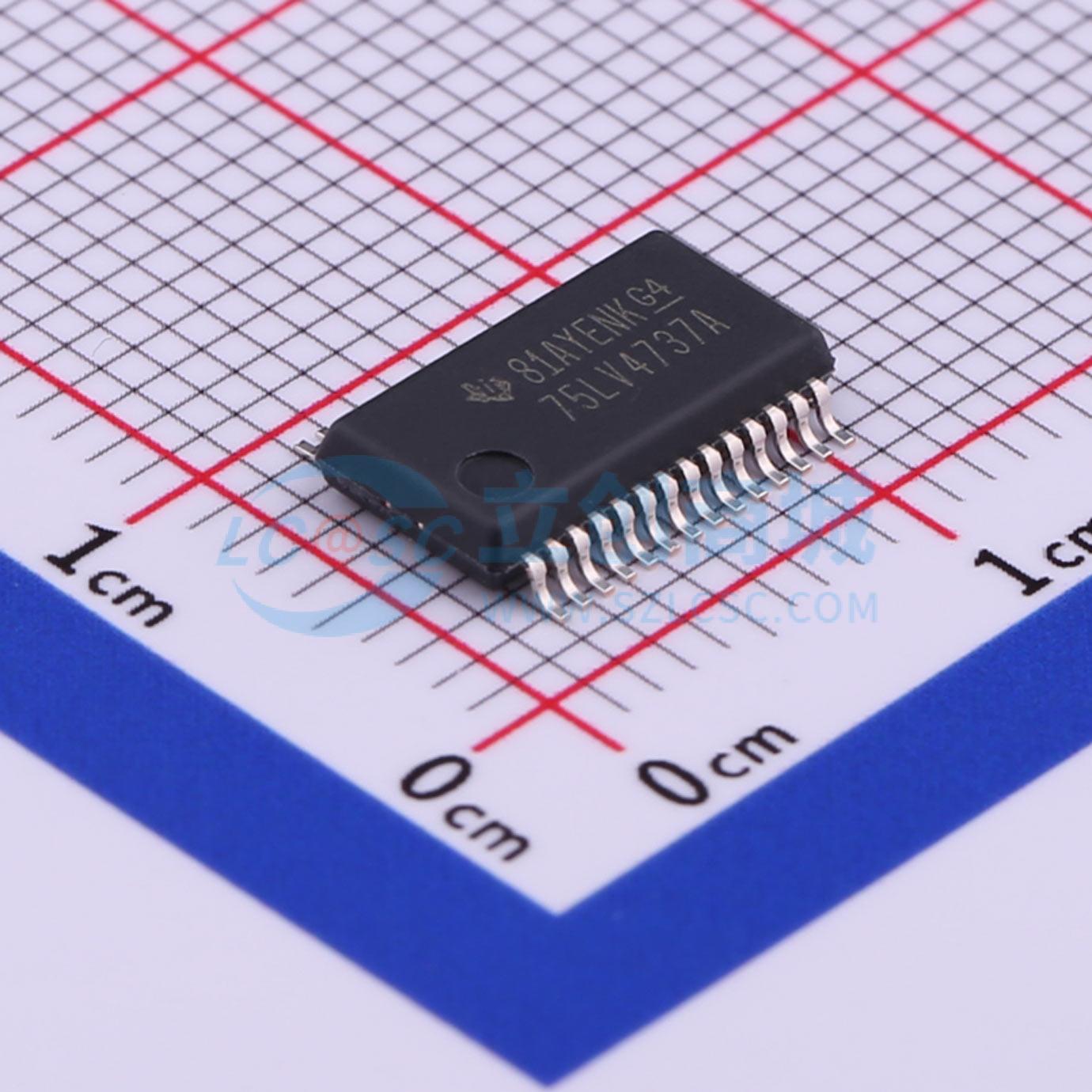

- 商品封装
- SSOP-28-208mil
- 包装方式
- 编带
- 商品毛重
- 0.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS232芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 3 |
| 属性 | 参数值 | |
|---|---|---|
| 接收器数 | 5 | |
| 工作电压 | 3V~5.5V | |
| 工作温度 | 0℃~+70℃ |
商品概述
SN75LV4737A 由三个线驱动器、五个线接收器和一个电荷泵电路组成。它提供了异步通信控制器与串行端口连接器之间的电气接口，并满足TIA/EIA-232-F的要求。这种驱动器和接收器的组合符合典型的IBM PC/AT或兼容机中使用的串行端口的需求。电荷泵和五个小型外部电容允许从单个3.3-V电源工作，四个电容允许从5-V电源工作。
当串行端口不活动时，该设备提供了灵活的电源管理控制选项。通过高电平有效的STBY输入，可以为所有驱动器和接收器提供一个通用禁用功能。低电平有效的EN输入是一个用于实现串行端口唤醒功能的接收器使能。即使SN75LV4737A工作在3.3 V下，所有的逻辑输入也可以接受来自5-V电源控制器的信号。
SN75LV4737A 的工作温度范围为0℃至70℃。
应用领域
- RS232 接口
- 电池供电系统，PDA
- 笔记本电脑、手提电脑和平板电脑PC
- 外置调制解调器和手持终端
