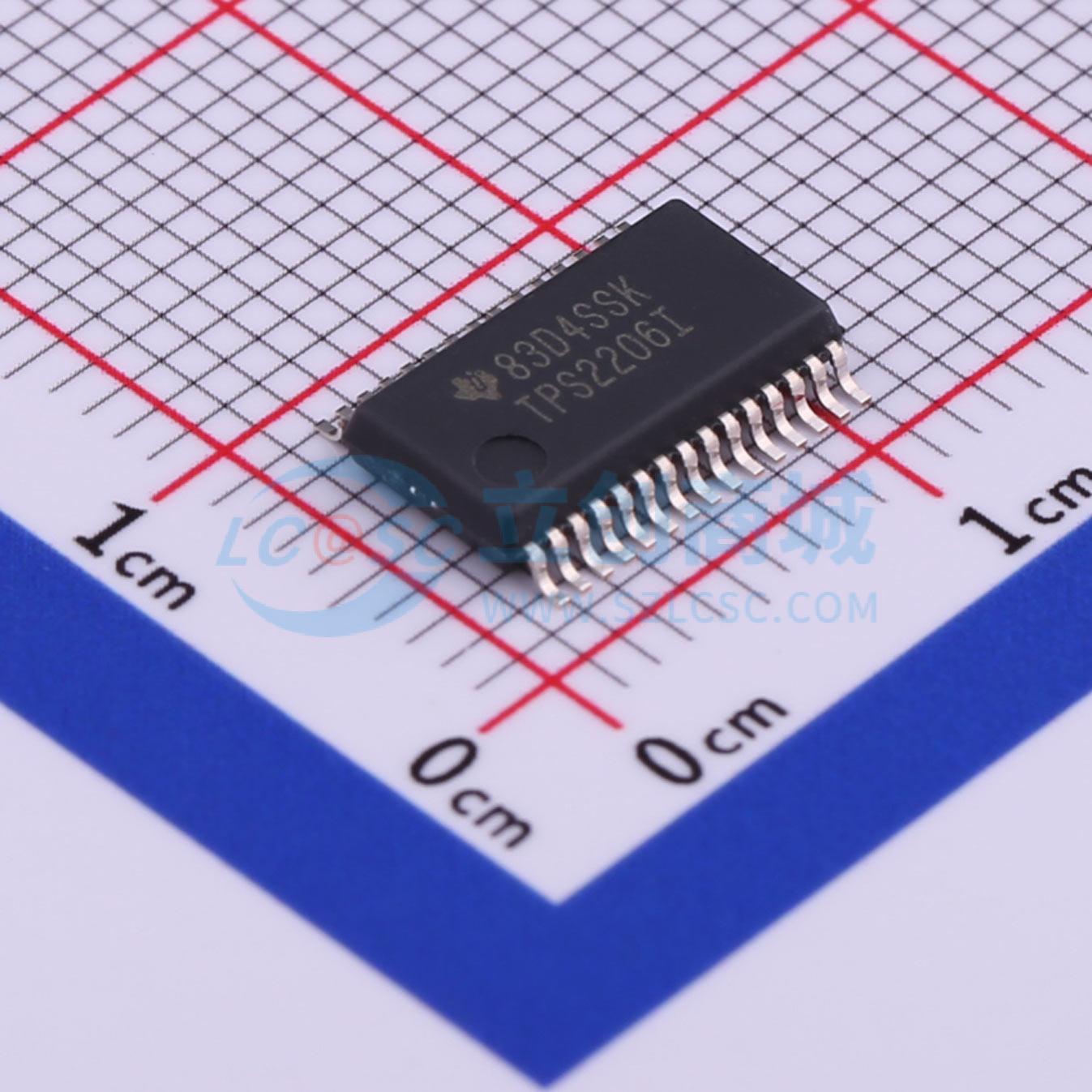

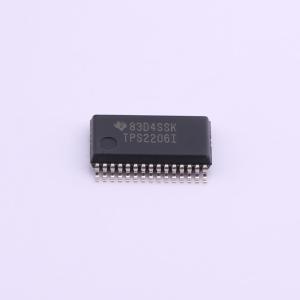

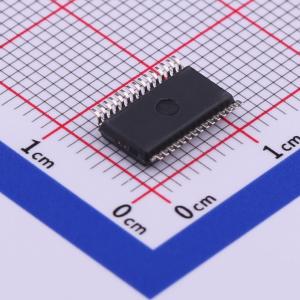

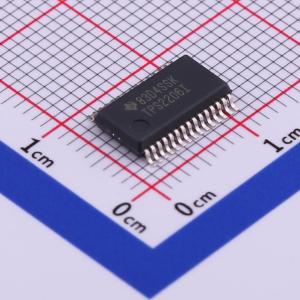

TPS2206IDBR

TPS2206 PC卡电源接口开关为两张PC卡提供了集成电源管理解决方案。采用德州仪器LinBiCMOS™工艺，将所有分立功率MOSFET、逻辑部分、电流限制和PC卡控制的热保护功能集成在单个集成电路（IC）中。该电路可通过德州仪器非专有串行接口P²C（PCMCIA外设控制）分配3.3V、5V和/或12V卡电源。限流功能无需使用保险丝，从而减少了元件数量并提高了可靠性。 TPS2206与TPS2202和TPS2202A向后兼容，但没有VDD连接。偏置电流可从3.3V输入引脚或5V输入引脚获取。TPS2206还取消了TPS2202和TPS2202A的APWR_GOOD和BPWR_GOOD引脚。 TPS2206具备3.3V低压模式，无需5V即可实现3.3V切换。这有助于实现低功耗系统设计，如仅提供3.3V电源的睡眠模式和寻呼机模式。 TPS2206集成了复位功能，可通过两个输入之一进行选择，有助于减少系统错误。复位功能可使PC卡与主机平台同时初始化，从而实现系统复位。复位通过将VCC和Vpp（闪存编程电压）输出接地来完成，以释放卡上的残余电压。 TPS2206的终端设备包括笔记本电脑、台式电脑、个人数字助理（PDA）、数码相机和条形码扫描仪。

• 笔记本电脑
• 台式电脑
• 个人数字助理（PDA）
• 数码相机
• 条形码扫描仪
