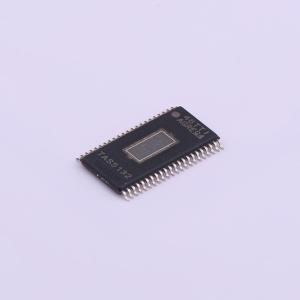

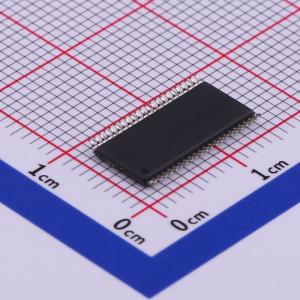

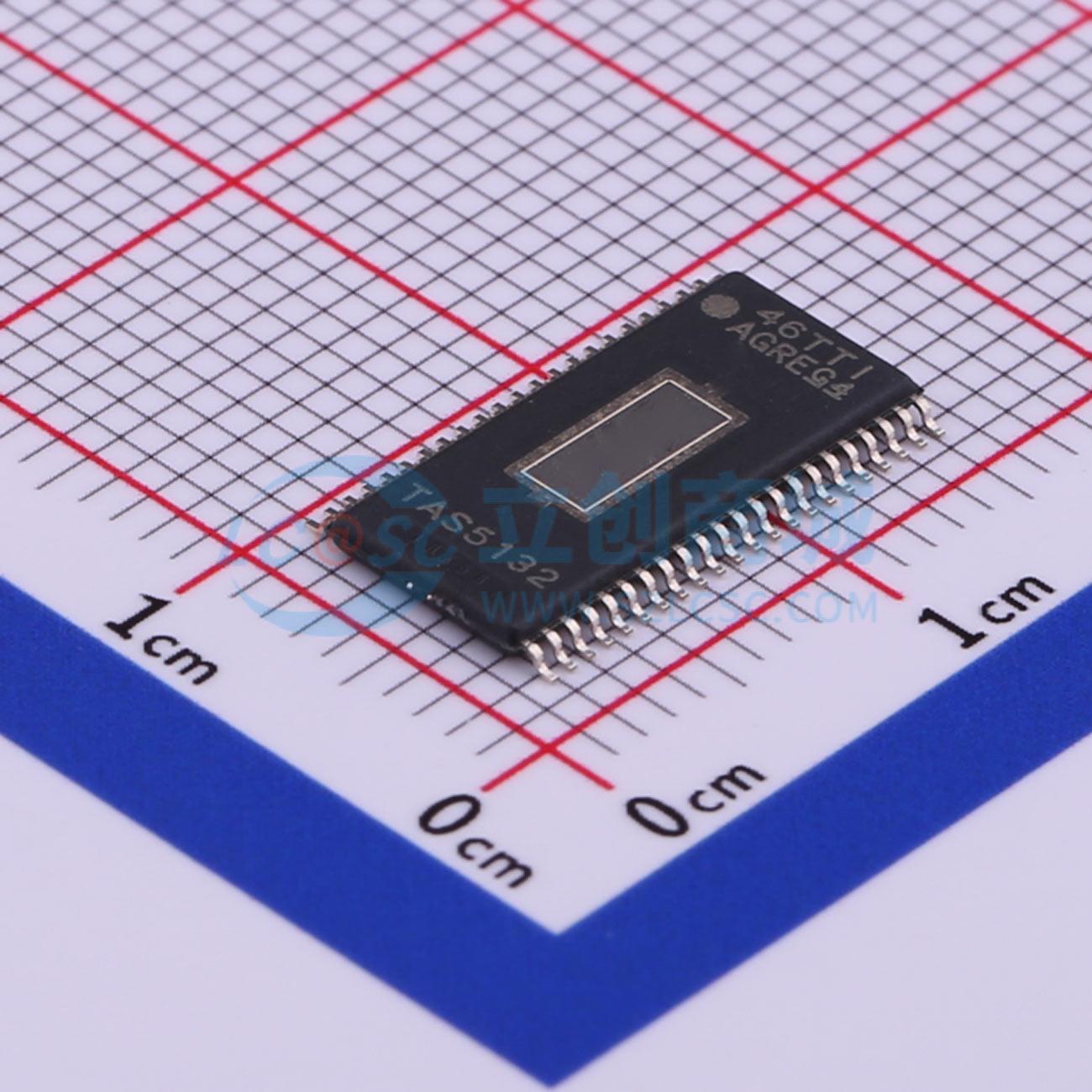

TAS5132DDV

TAS5132是一款集成式立体声数字放大器功率级芯片，具备先进的保护系统。TAS5132能够驱动6Ω桥接负载（BTL），每通道功率高达25W，输出端集成噪声低、总谐波失真加噪声（THD+N）性能低且静态功耗低。 使用德州仪器（TI）的芯片组（包括调制器（如TAS5086）和TAS5132）可以构建低成本、高保真的音频系统。该系统仅需一个简单的无源LC解调滤波器，即可实现高质量、高效率的音频放大，且经证明符合电磁干扰（EMI）标准。该器件需要两个电源，GVDD和VDD为12V，PVDD为18V。由于内置上电复位功能，TAS5132无需上电时序。这款数字放大器在8Ω负载下的效率超过90%，可使用更小的电源和散热片。 TAS5132在芯片上集成了创新的保护系统，可保护器件免受各种可能损坏系统的故障影响。这些保护功能包括短路保护、过流保护、欠压保护和过温保护。TAS5132采用了一种新的专有限流电路，可降低在高电平音乐瞬态期间器件关断的可能性。

• 在8Ω BTL负载、10% THD+N条件下，输出功率为2x20W
• 在6Ω BTL负载、10% THD+N条件下，输出功率为2x25W
• 信噪比（A加权）>100dB
• 1W功率下，THD+N<0.1%
• 热增强型封装：– DDV（44引脚HTSSOP）
• 高效功率级（>90%），输出MOSFET导通电阻为140mΩ
• 上电复位功能，无需电源时序即可在上电时提供保护
• 集成自保护电路，包括欠压、过温、过载、短路保护
• PWM活动检测器，可检测PWM输入是否停止并保护系统
• 错误报告功能
• 与推荐的系统设计配合使用时符合EMI标准
• 智能栅极驱动引脚与TAS5142DDV兼容

• 电视
• 迷你/微型音频系统
• DVD接收器
• 家庭影院
