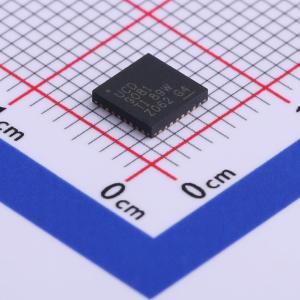

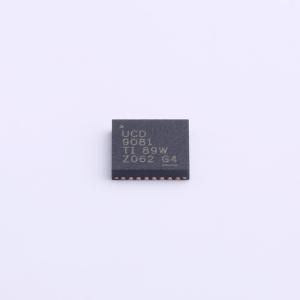

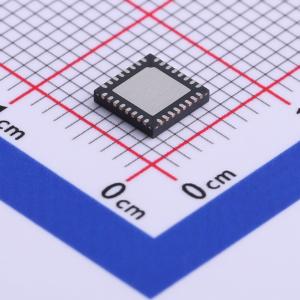

温馨提醒：图片仅供参考，商品以实物为准

UCD9081RHBT

描述: UCD9081 电源序列发生器和监控器
品牌名称: TI(德州仪器)
商品型号: UCD9081RHBT
商品编号: C524235
商品封装: VQFN-32-EP(5x5)
包装方式: 编带
商品毛重: 0.101克(g)

商品参数

商品概述

UCD9081电源排序器可控制多达八个独立电压轨的使能顺序，并提供四个通用数字输出（GPO）。该器件采用3.3 V电源供电，电压轨分辨率为3.2 mV，无需外部存储器或时钟。UCD9081可独立监控电压轨，具备高度灵活的轨序和报警响应选项。电压轨的排序可以基于定时事件，也可以基于定时事件与其他轨达到稳压或电压阈值的组合。此外，每个电压轨都可监控欠压和过压毛刺及阈值。UCD9081监控的每个电压轨都可配置为关闭一组用户定义的其他电压轨和GPO，并且按轨监控报警条件。

商品特性

单电源电压：3.3 V
低功耗：标称电源电流3 mA
对八个电压轨进行排序和监控
以3.2 mV分辨率采样轨电压
内部或外部电压基准
四个可配置数字输出，用于上电复位和其他功能
可配置数字输出极性
基于时间线（ms）、父轨稳压窗口或父轨达到定义阈值的灵活轨排序
每个电压轨独立的欠压和过压阈值
每个电压轨可配置的稳压过期时间
灵活的报警处理：忽略、仅记录、重试n次、持续重试、排序、父轨可关闭子轨
带时间戳记录报警条件：欠压和过压毛刺、持续欠压和过压、轨未启动
片上闪存用于存储用户数据
向闪存记录错误以进行系统故障分析
I²C接口用于配置和监控
用于配置和监控的Microsoft Windows图形用户界面

应用领域

电信交换机
服务器
网络设备
测试设备
工业领域
任何需要对多个电压轨进行排序的系统

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电源监控器
	输出类型	推挽
	复位有效电平	低电平有效
	阈值电压	-

	属性	参数值
	受监控电压数	8
	手动复位	有
	看门狗定时器	无
	复位超时	2us
	工作温度	-40℃~+85℃@(Ta)
