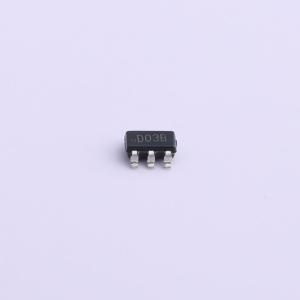

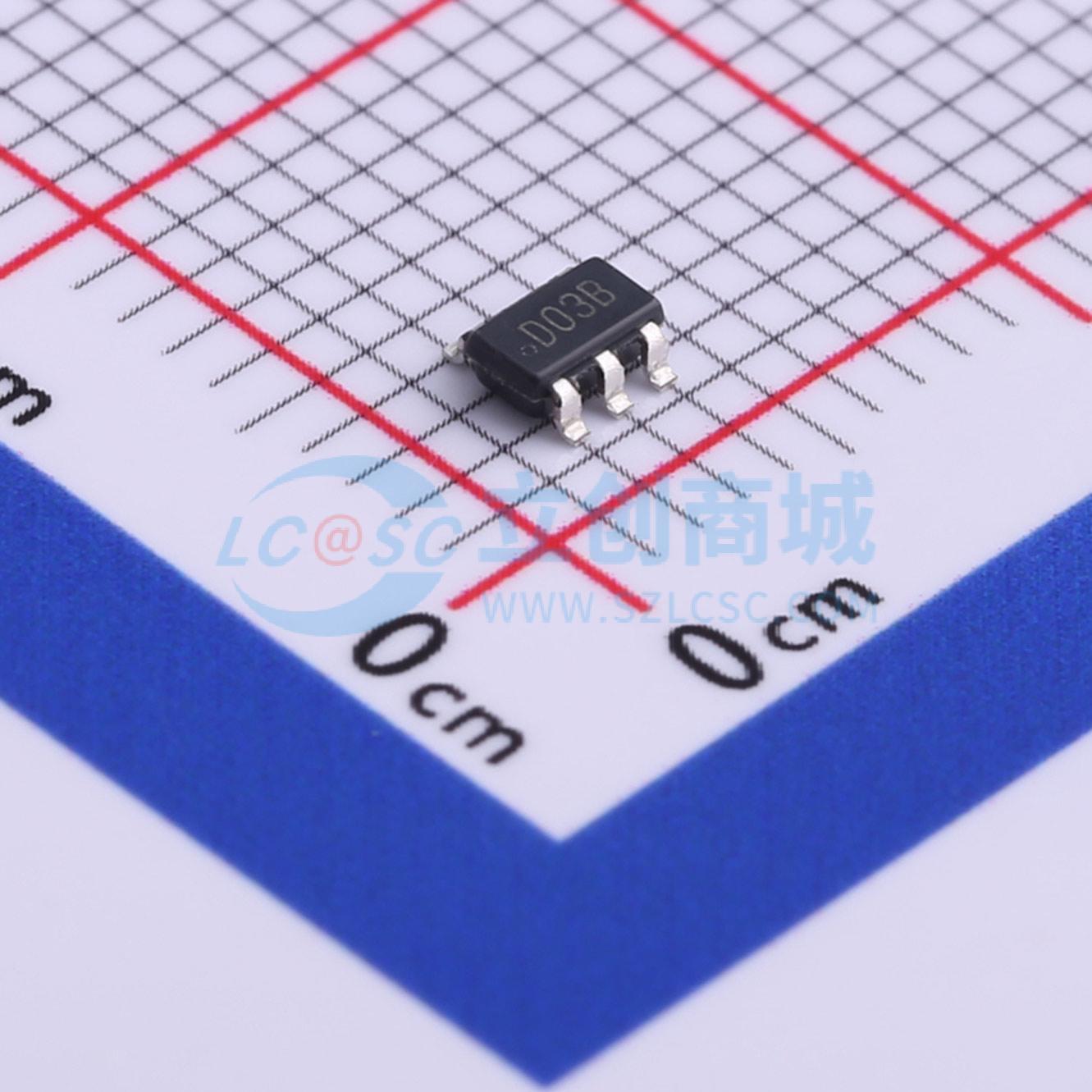

LM3420M5X-8.4/NOPB
8.4V 锂离子电池充电控制器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LM3420 锂离子电池充电控制器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM3420M5X-8.4/NOPB
- 商品编号
- C524233
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.09克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 8.4V~20V | |
| 最大充电电流 | 15mA | |
| 充电饱和电压 | 8.4V | |
| 放电截止电压 | - | |
| 电池类型 | 锂电池 | |
| 电池节数 | 1~4 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 不支持 | |
| 0V电池充电 | 不支持 | |
| 静态电流(Iq) | 85uA | |
| 均衡电流 | - | |
| 接口类型 | - | |
| 功能特性 | 恒压充电；恒流充电；充电终止 |
商品概述
LM3420系列控制器是用于锂离子可充电电池充电和充电结束控制的单片集成电路，提供8.4V版本，适用于1节至4节电池的充电应用。芯片内置内部补偿运算放大器、带隙基准源、NPN输出晶体管和电压设定电阻；放大器的反相输入端可外部访问，用于环路频率补偿；输出为开射极NPN晶体管，可向外部电路输出最高15mA电流。经过校准的精密带隙基准源采用温漂曲率校正，可在工作温度范围内实现出色的电压稳定性，可为锂离子可充电电池提供精密的充电结束电压阈值；优质等级LM3420A初始电压阈值容差为±0.5%，标准等级LM3420初始电压阈值容差为±1%；产品采用超小型5引脚表面贴封装，可实现非常紧凑的设计。
商品特性
- 输入电压范围最高可达20 V
- 提供适配1节、2节、3节或4节电池充电的电压选项
- 输出电流最高可达15 mA
- 支持精密充电结束控制，精度0.5%，LM3420容差±1%，LM3420A容差±0.5%
- 具备外部功率级驱动能力
- 采用温漂曲率校正，保障电压稳定性
- 静态电流低，典型值为85 μA
- 采用小型SOT-23-5封装
应用领域
- 锂离子电池充电
- 适用于线性和开关稳压充电器设计
