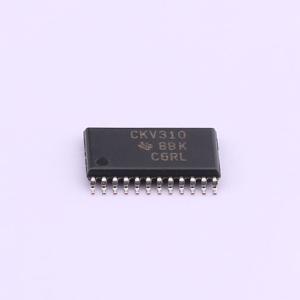

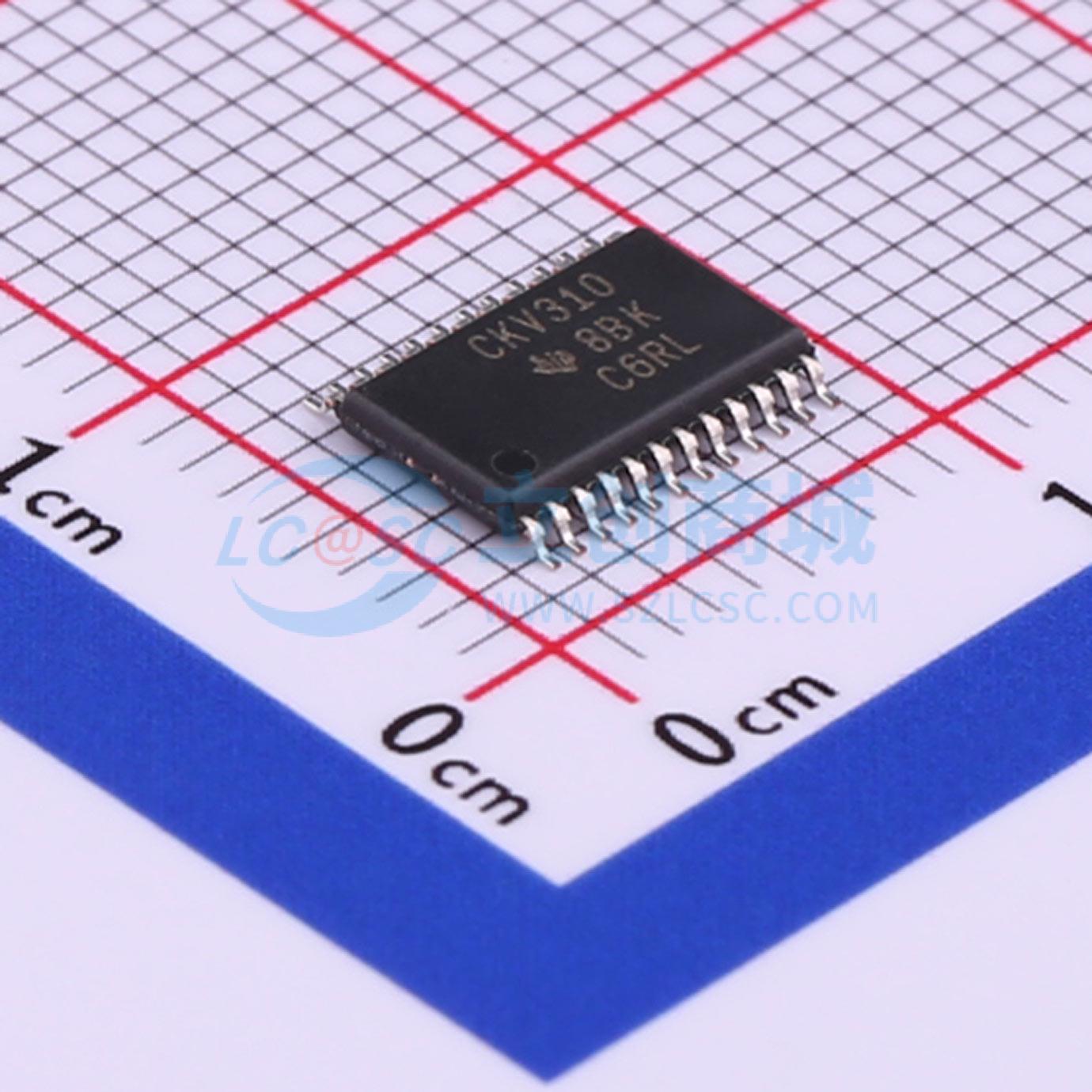

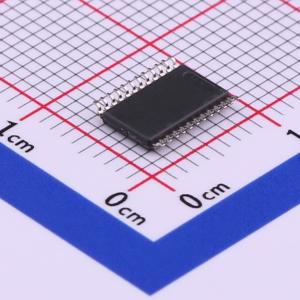

CDCVF310PWR

描述: CDCVF310 适用于通用应用且支持高达 85°C 温度的高性能 1:10 时钟缓冲器
品牌名称: TI(德州仪器)
商品型号: CDCVF310PWR
商品编号: C524026
商品封装: TSSOP-24
包装方式: 编带
商品毛重: 0.136克(g)

商品参数

商品概述

CDCVF310是一款高性能、低偏斜时钟缓冲器，工作频率高达200 MHz。两组各有五个输出端，可提供低偏斜的CLK副本。上电后，无论控制引脚状态如何，输出端的默认状态均为低电平。在正常工作时，当控制引脚（分别为1G或2G）置为低电平，且在CLK输入检测到负时钟沿时，1Y[0:4]或2Y[0:4]组的输出端可置为低电平。当控制引脚（1G和2G）置为高电平，且在CLK输入检测到负时钟沿时，1Y[0:4]或2Y[0:4]组的输出端可切换至缓冲模式。该器件可在2.5 V和3.3 V环境下工作。内置的输出使能毛刺抑制功能可确保输出使能序列同步，以分配全周期时钟信号。 CDCVF310的工作温度范围为–40℃至85℃。

商品特性

高性能1:10时钟驱动器
在VDD为3.3 V时，引脚间偏斜 <100 ps
VDD范围 = 2.3 V至3.6 V
输入时钟频率高达200 MHz
工作温度范围为 -40℃至85℃
输出使能毛刺抑制
将一个时钟输入分配到两组各五个输出端
采用24引脚TSSOP封装
除Yn处的R = 22 Ω串联阻尼电阻外，引脚与CDCVF2310兼容

应用领域

通用应用

	属性	参数值
	商品目录	时钟缓冲器/驱动器/分配器
	最大输出频率	200MHz

	属性	参数值
	工作电压	2.3V~3.6V
	工作温度	-40℃~+85℃
