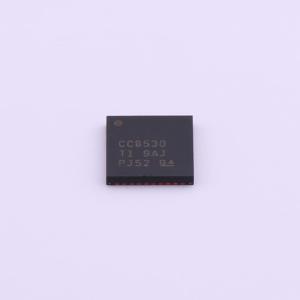

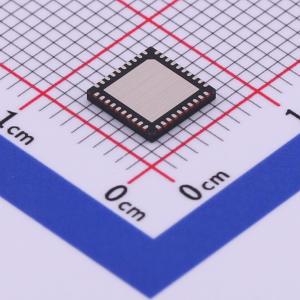

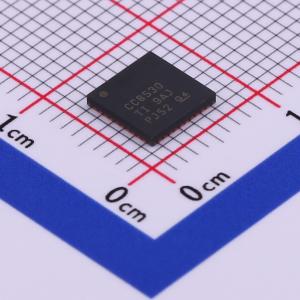

CC8530RHAR

用于无线数字音频流传输的2.4GHz射频系统级芯片（RF SoC）

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CC8530 用于无线数字音频流的 PurePath™ 无线 2.4GHz，最多支持 3 个通道
品牌名称: TI(德州仪器)
商品型号: CC8530RHAR
商品编号: C524022
商品封装: VQFN-40-EP(6x6)
包装方式: 编带
商品毛重: 0.164克(g)

商品参数

商品概述

PurePath™无线平台是一种经济高效的低功耗解决方案，专为高质量数字音频的无线传输而优化。 CC85xx内置强大的无线音频传输协议，可控制选定的外部音频设备。利用多种共存机制，CC85xx可避免干扰其他2.4 GHz无线电系统，也不会受到它们的干扰。 CC85xx可自主运行，可搭配或不搭配外部MCU使用。外部主处理器可通过SPI连接并控制其部分操作。CC85xx可轻松与其他德州仪器（TI）音频IC和DSP（使用I2S和DSP/TDM接口）连接。

商品特性

内置音频协议
CD质量的未压缩音频
通过多种技术实现出色的鲁棒性和共存性：自适应跳频、前向纠错、缓冲与重传、误码掩盖
可选的高质量音频压缩
自主模式下无需软件开发
可自主使用，也可由外部主MCU控制，灵活性极高
使用I2S和I2C无缝连接和控制外部音频编解码器、DAC/ADC和数字音频放大器
如电源控制、配对、音量控制、音频通道选择等HID功能可映射到I/O
符合RoHS标准的6mm x 6mm QFN - 40封装
5或2 Mbps的空中数据速率
带宽高效的调制格式
出色的链路预算，可编程输出功率高达+3.5 dBm，灵敏度为 - 83/-86 dBm
无缝支持CC2590范围扩展器（输出功率+11dBm，灵敏度 - 87dBm）
适用于符合全球射频法规的系统：ETSI EN 300 328和EN 300 440 2类（欧洲）、FCC CFR47 Part 15（美国）和ARIB STD - T66（日本）
数字I2S音频接口在32、40.275、44.1和48 kHz采样率下，CC8520支持1或2个音频通道，CC8530支持1至4个音频通道，并支持16位和24位字宽
USB音频支持32、44.1和48 kHz，支持16位和24位字宽
音频延迟低至10.7 ms
数据侧信道允许在外部主处理器之间与音频一起传输数据
全速USB音频设备
USB基本音频设备类：HT1、HS1和MT拓扑（耳机、头戴式耳机和麦克风）
USB音频设备类
支持基本USB HID设备类，用于远程控制、鼠标和键盘功能
仅支持自主操作
基于PC的PurePath™无线配置器，用于CC85xx配置
CC85xx系列用户指南
CC85XXDK音频开发套件
CC85XXDK - 头戴式耳机开发套件

应用领域

无线高质量数字音频
无线点对点音频链路
无线（USB）耳机/头戴式耳机
无线（USB）扬声器
无线（USB）麦克风
无线2.1声道扬声器系统

	属性	参数值
	商品目录	无线收发芯片
	频率范围	2.4GHz~2.4835GHz
	接口类型	I2C；I2S；SPI
	工作电压	2V~3.6V
	应用领域	ISM
	输出功率	3.5dBm

	属性	参数值
	数据速率	5Mbps
	发射电流	38mA
	灵敏度	-83dBm
	接收电流	28mA
	典型应用频率	2.4GHz
	工作温度	-40℃~+85℃
