温馨提醒：图片仅供参考，商品以实物为准

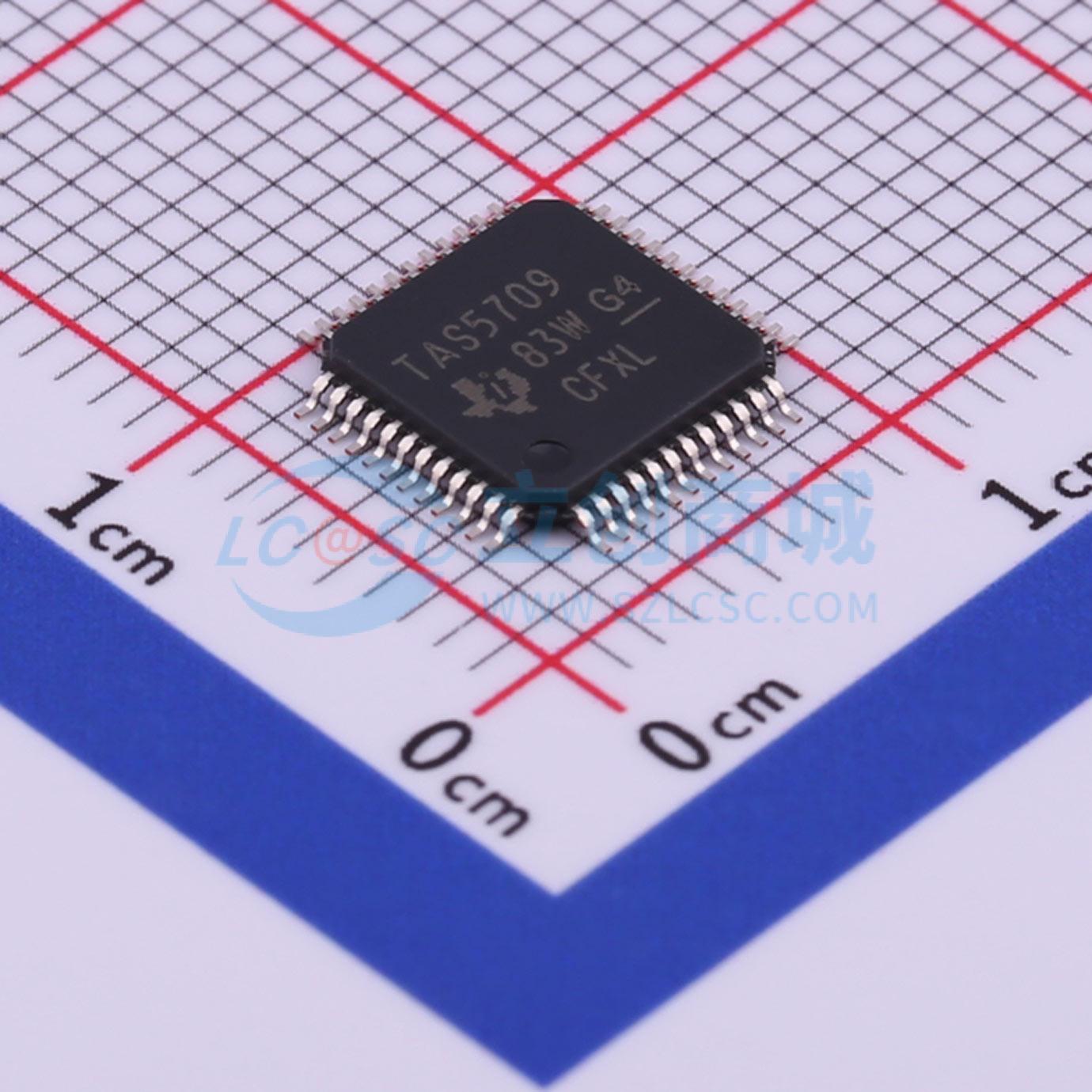

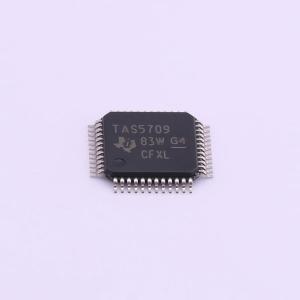

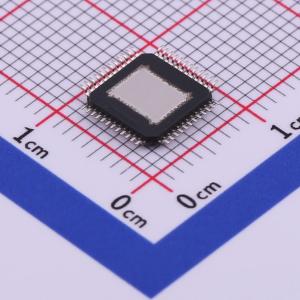

TAS5709PHPR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TAS5709 具有扬声器 EQ 和 DRC 的 20W 立体声、8V 至 24V 电源电压、数字输入、开环 D 级音频放大器
品牌名称: TI(德州仪器)
商品型号: TAS5709PHPR
商品编号: C524012
商品封装: HTQFP-48(7x7)
包装方式: 编带
商品毛重: 0.21克(g)

商品参数

商品概述

TAS5709是一款20 W高效数字音频功率放大器，用于驱动立体声桥接扬声器。一个串行数据输入可处理多达两个独立音频通道，并能与大多数数字音频处理器和MPEG解码器无缝集成。该器件可接受多种输入数据和数据速率。一个完全可编程的数据路径将这些通道路由至内部扬声器驱动器。 TAS5709是一个仅作从设备的器件，其所有时钟均来自外部源。TAS5709的PWM载波开关频率在384 kHz至352 kHz之间，具体取决于输入采样率。过采样与四阶噪声整形器相结合，可在20 Hz至20 kHz范围内提供平坦的本底噪声和出色的动态范围。 TAS5709A的功能与TAS5709相同，但具有独特的I²C设备地址。TAS5709的地址为0x36，TAS5709A的地址为0x3A。

商品特性

18 V电源下，8 Ω负载可输出20 W功率
宽PVDD范围，8 V至24 V
高效D类操作，无需散热片
仅需3.3 V和PVDD电源
一个串行音频输入（两个音频通道）
支持8 kHz至48 kHz采样率（LJ/RJ/I²S）
独立通道音量控制，衰减范围达24 dB至静音
软静音（50%占空比）
可编程2频段动态范围控制
22个可编程双二阶滤波器，用于扬声器均衡和其他音频处理功能
可编程DRC滤波器系数
可编程输入和输出混音器
直流阻隔滤波器
支持3D音效
支持伪低音
串行控制接口无需MCLK即可工作
工厂微调的内部振荡器，用于自动速率检测
表面贴装，48引脚，7 mm x 7 mm HTQFP封装
热保护和短路保护
均衡（EQ）优势：扬声器均衡可改善音频性能
动态范围压缩（DRC）：可作为功率限制器，实现扬声器保护、轻松聆听和夜间模式聆听
双频段DRC：为低频和高频内容设置两个不同的阈值
自动存储体切换：为不同采样率预加载系数，采样率变化时无需向器件写入新系数
自动检测：自动检测采样率变化，无需外部微处理器干预

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	音频功率放大器
	功放类型	-
	扬声器通道数	双声道

	属性	参数值
	输出功率	20.6Wx2@8Ω
	工作电压	8V~24V
	工作温度	0℃~+85℃
