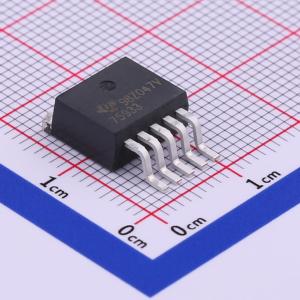

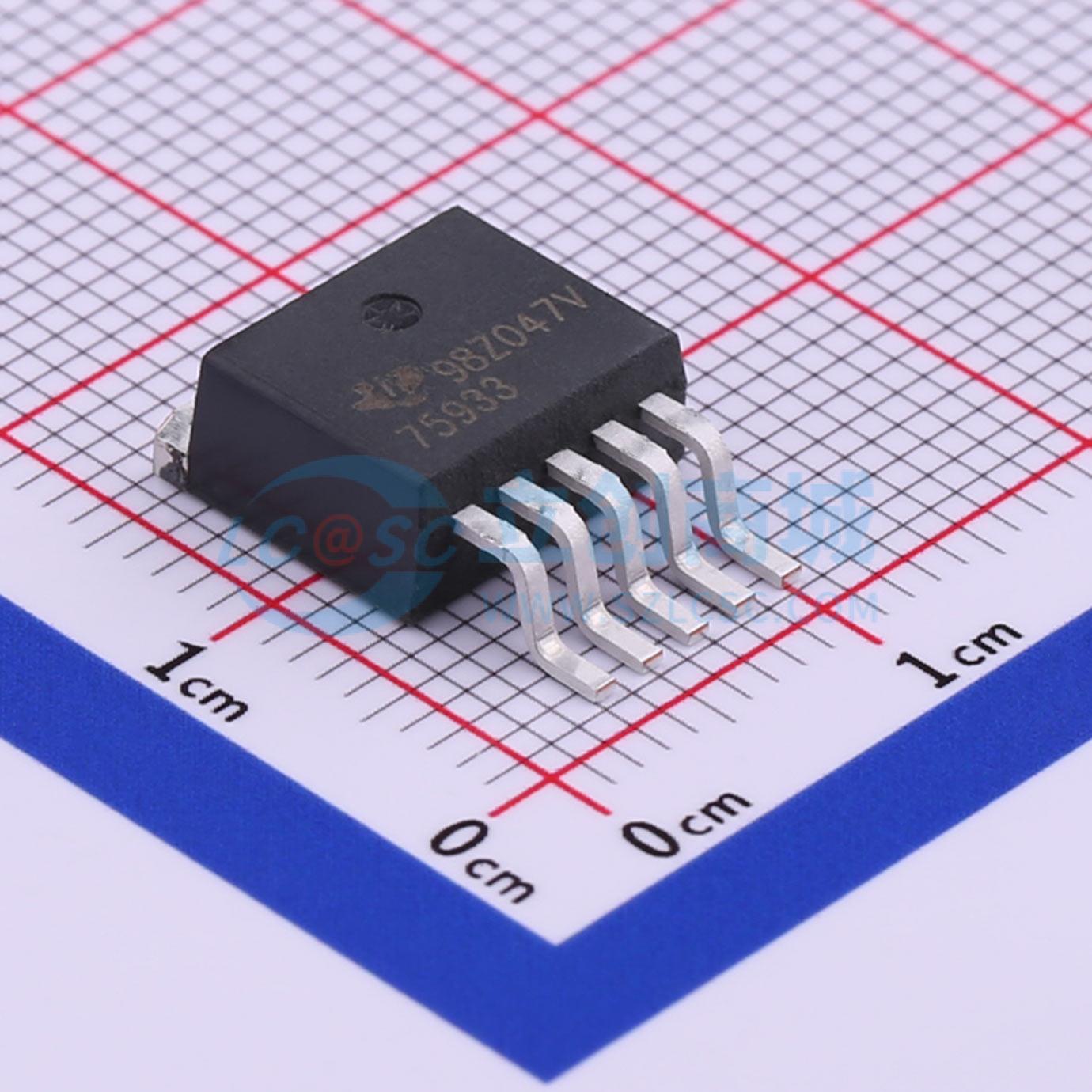

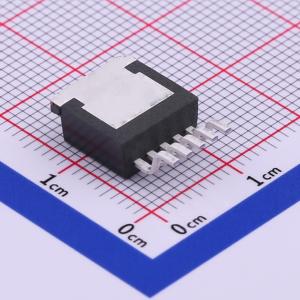

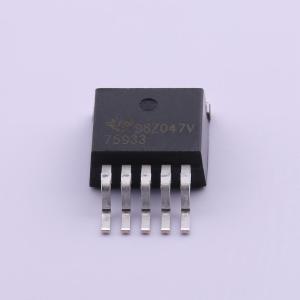

TPS75933KTTR
3.3V 7.5A 5.5V
- 描述
- TPS759 具有电源正常指示功能的快速瞬态响应 7.5A 低压降稳压器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS75933KTTR
- 商品编号
- C524001
- 商品封装
- TO-263-5
- 包装方式
- 管装
- 商品毛重
- 1.618克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 5.5V | |
| 输出电压 | 3.3V | |
| 输出电流 | 7.5A | |
| 电源纹波抑制比(PSRR) | 58dB@(100Hz) | |
| 压差 | 750mV@(7.5A) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 200uA | |
| 噪声 | - | |
| 功能特性 | 使能控制；工作状态指示；过流保护；热关断；输入欠压保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出类型 | 固定 | |
| 输出通道数 | 1 |
商品概述
TPS759xx系列为7.5A低压差线性稳压器，包含4种固定电压输出规格和1种可调电压输出规格，固定输出规格集成电源良好功能，采用PMOS导通元件，可提供最大7.5A输出电流，静态电流低，针对大负载电流变化设计有快速瞬态响应。
商品特性
- 最大输出电流为7.5A，TPS75933在7.5A输出时低压差典型值为400mV，压差与输出电流成正比
- 提供1.5V、1.8V、2.5V、3.3V固定输出选项，以及可调输出选项，可调输出范围为1.22V~5V，可通过外部电阻分压器编程设置
- 仅固定输出选项配备开漏结构低电平有效电源良好状态输出，电源良好信号在输出电压达到约91%额定稳压值时切换为低阻态，输出电压降至91%额定稳压值以下时切换为高阻态，输出需要上拉电阻，可用于实现上电复位或低电量指示
- 静态电流典型值为125μA，全输出电流范围（1mA~7.5A）内保持稳定，不随负载变化，满负载时为125μA，器件禁用时静态电流降至10μA以下，25℃环境下禁用后静态电流小于1μA
- 具备快速瞬态响应能力，可应对大负载电流变化
- 固定输出版本在规定条件下输出电压容差为3%，全范围线电压、负载、温度条件下输出电压最大容差为3%
- 具备热关断保护功能
- 带有使能控制引脚，支持睡眠模式：输入低电平启用器件，输入TTL高电平关闭稳压器
- 可调输出版本配备反馈输入引脚，需直接连接输出端得到最小1.22V输出，或通过外部反馈电阻分压器得到其他输出电压；接线应尽可能短以减少噪声拾取，不建议在反馈引脚和输出端之间添加RC网络滤波，避免稳压器振荡
- 提供5引脚TO-220和TO-263表面贴装封装
- 低压差与低静态电流特性可延长电池供电系统的运行寿命
应用领域
- 电池供电系统
- 需要电压转换的电子系统
- 需要上电复位、低电量指示功能的电子设备
