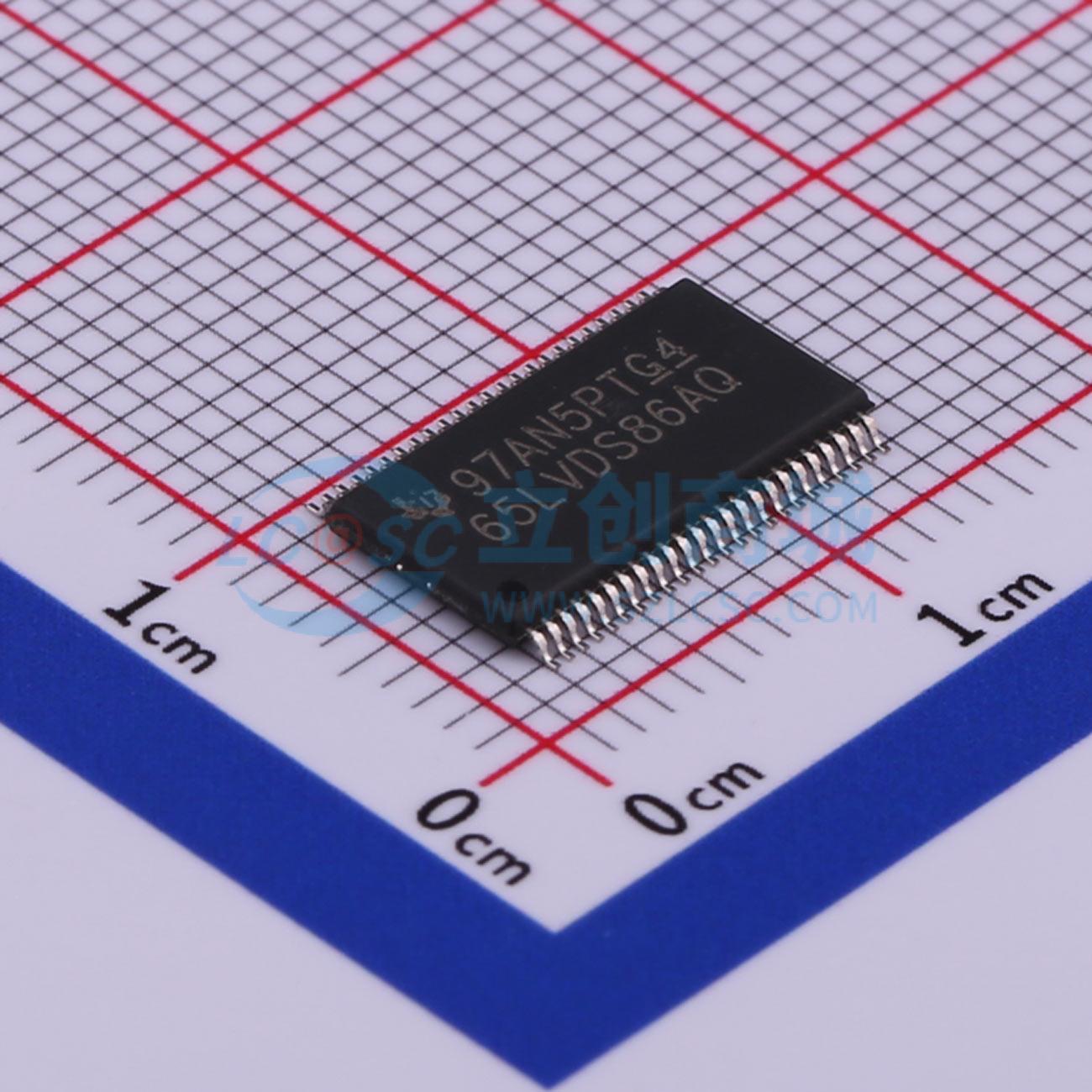

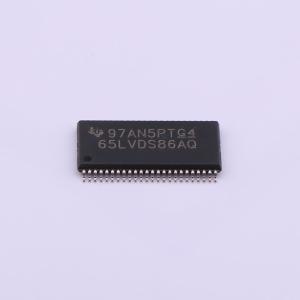

SN65LVDS86AQDGGR

SN65LVDS86A FlatLink™ 接收器包含三个串行输入7位并行输出移位寄存器和四个低压差分信号 (LVDS) 线路接收器，集成在一个单片集成电路中。这些功能允许通过四个平衡对导线从兼容的发射器（如SN75LVDS81、'83、'84或'85）接收同步数据，并扩展为21位单端低电压LVTTL同步数据，传输速率较低。

在接收时，高速LVDS数据以LVDS输入时钟（CLKIN）频率的七倍被接收并加载到寄存器中。然后数据以CLKIN频率卸载到一个21位宽的LVTTL并行总线上。SN65LVDS86A在输出时钟（CLKOUT）的下降沿提供有效数据。

SN65LVDS86A仅需要四个线路端接电阻用于差分输入，且几乎不需要控制。数据总线在发射器的输入端和接收器的输出端看起来是相同的，数据传输对用户来说是透明的。唯一的用户干预可能是使用关断/清除（SHTDN）低电平有效输入来抑制时钟并关闭LVDS接收器以降低功耗。该信号上的低电平会将所有内部寄存器清零。

SN65LVDS86A的工作温度范围为-40°C至125°C的全汽车温度范围。
