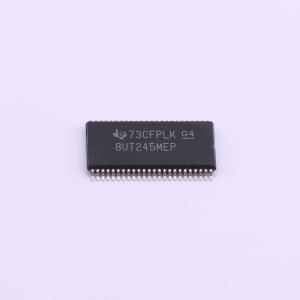

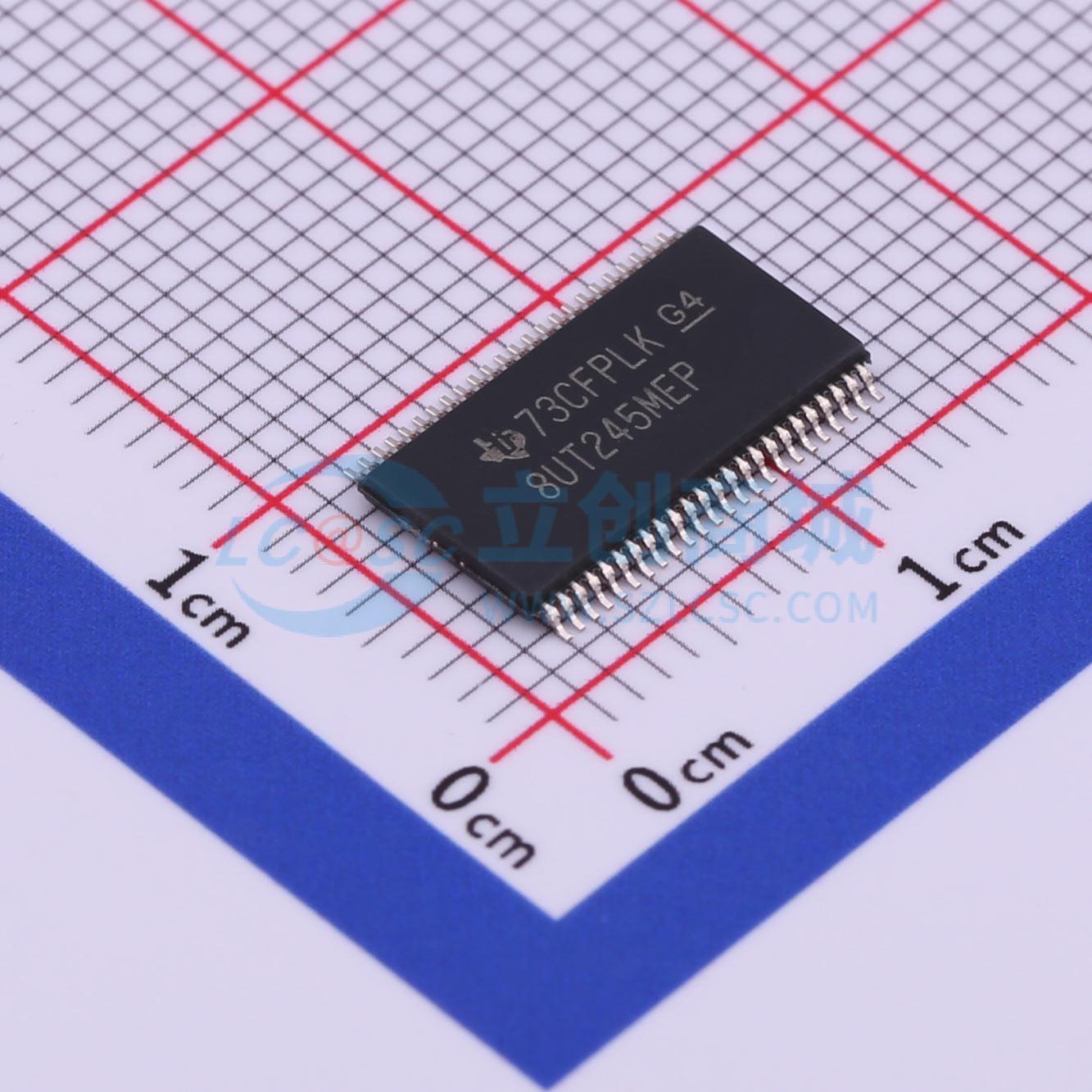

CLVCH16T245MDGGREP

8位双向电平转换器

描述: SN74LVCH16T245-EP 具有可配置电压转换和三态输出的 16 位双电源总线收发器（增强型产品）
品牌名称: TI(德州仪器)
商品型号: CLVCH16T245MDGGREP
商品编号: C524010
商品封装: TSSOP-48-6.2mm
包装方式: 编带
商品毛重: 0.309克(g)

商品参数

商品概述

这是一款16位双电源同相总线收发器，具备可配置电压转换与三态输出功能，采用两个独立的可配置电源轨。A端口适配VCCA，VCCA可接受1.65V~5.5V的供电电压，B端口适配VCCB，VCCB可接受1.65V~5.5V的供电电压，可实现1.8V、2.5V、3.3V和5V电压节点之间的通用低压双向转换。控制引脚由VCCA供电，设计用于两个数据总线之间的异步通信。方向控制输入和输出使能输入可激活B端口输出、A端口输出，或将两个输出端口都置于高阻模式：激活B端口输出时，数据从A总线传输到B总线，激活A端口输出时，数据从B总线传输到A总线。A端口和B端口的输入电路始终处于激活状态，必须施加逻辑高电平或低电平，防止产生额外电流。主动总线保持电路可将未使用或未驱动的数据输入保持在有效逻辑状态，不推荐搭配使用上拉或下拉电阻。本器件针对部分掉电应用做了完整规范，Ioff电路可禁用输出，防止器件掉电时产生有害回流电流。VCC隔离特性确保任意VCC输入接地时，所有输出都处于高阻状态，通电侧的总线保持电路始终保持激活。为确保器件在通电或断电过程中保持高阻状态，输出使能端应通过上拉电阻连接到VCC，电阻最小值由驱动器的灌电流能力决定，型号为SN74LVCH16T245-EP。

商品特性

控制输入的VIH/VIL电平以VCCA电压为参考
具备VCC隔离特性，任意VCC输入接地时，所有输出均处于高阻状态
输入输出耐受过压，支持混合电压模式数据通信
全可配置双轨设计，每个端口都可在1.65V~5.5V全电源电压范围内工作
数据输入带有总线保持功能，无需外部上拉/下拉电阻
Ioff支持部分掉电模式操作
闩锁性能超过100mA，符合JESD 78 II类标准
ESD防护符合JESD 22标准，人体模型可达2000V，机器模型可达200V，带电器件模型可达1000V
支持-55℃~125℃工作温度范围，支持定制温度范围

应用领域

两个数据总线之间的异步通信
不同电压节点之间的低压双向电压转换
医疗领域应用

	属性	参数值
	商品目录	转换器/电平移位器
	通道类型	双向
	输入信号	-
	输出信号	-
	数据速率	-
	工作电压(VCCA)	1.65V~5.5V

	属性	参数值
	工作电压(VCCB)	1.65V~5.5V
	元件数	2
	每个电路通道数	8
	输出类型	三态
	工作温度	-55℃~+125℃
	功能特性	输出使能高阻；断电保护
