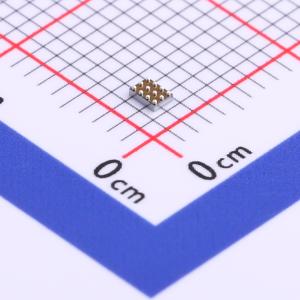

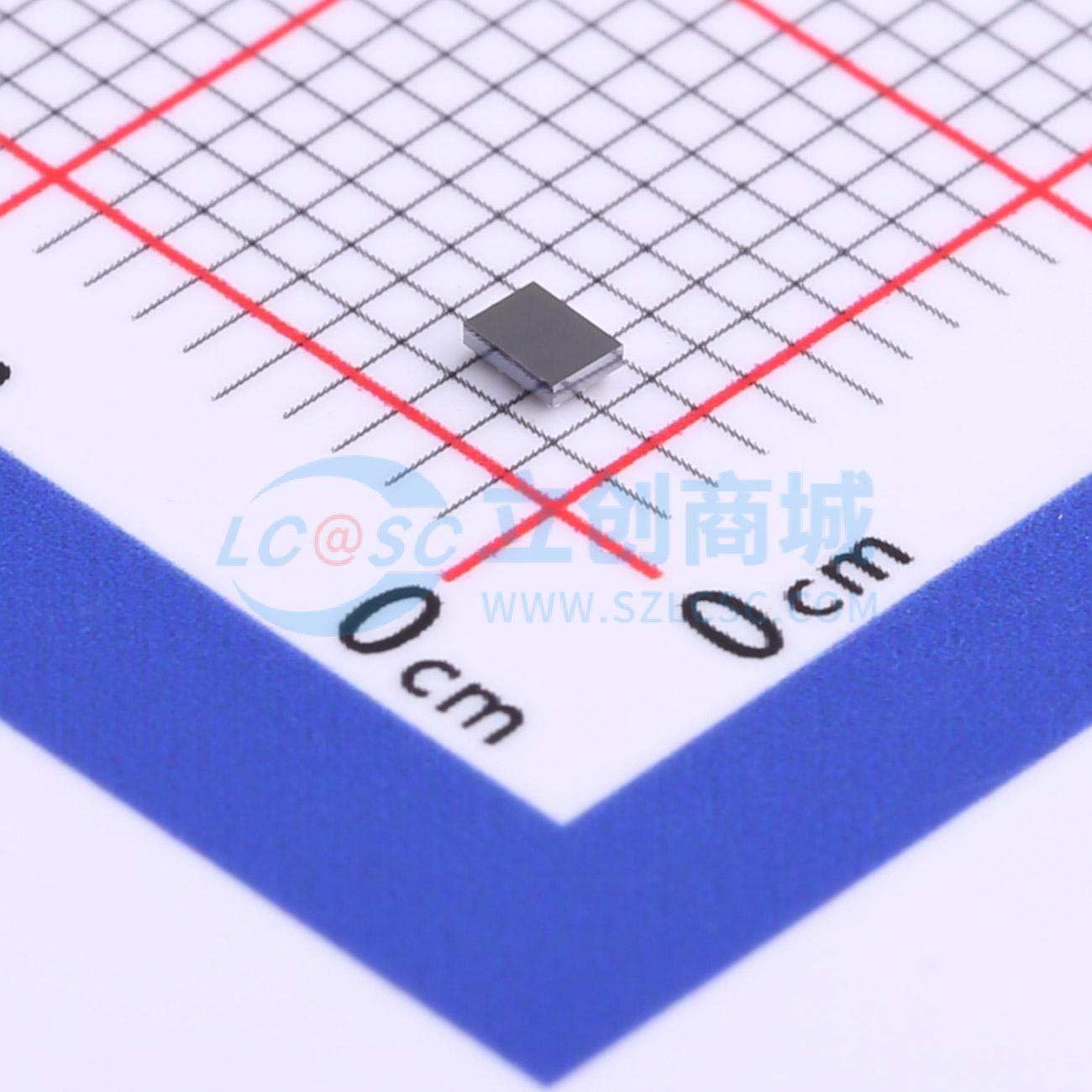

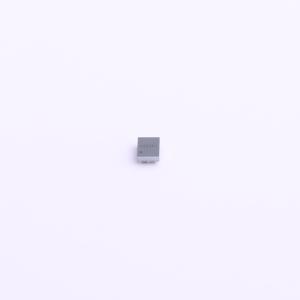

温馨提醒：图片仅供参考，商品以实物为准

TXB0104YZTR

100Mbps 4位双向电平转换器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TXB0104 具有自动方向感应和 +/-15kV ESD 保护的 4 位双向电压电平转换器
品牌名称: TI(德州仪器)
商品型号: TXB0104YZTR
商品编号: C524447
商品封装: DSBGA-12
包装方式: 编带
商品毛重: 0.048克(g)

商品参数

	属性	参数值
	每个电路通道数	4
	输出类型	三态
	工作温度	-40℃~+85℃
	功能特性	自动方向检测；断电保护；输出使能高阻
	灌电流(IOL)	-
	拉电流(IOH)	-
	接口类型	-
	芯片类型	电平转换器

商品概述

TXB0104是一款4位同相双向电压电平转换器，带有自动方向检测和±15kV ESD防护功能，采用两个独立的可配置电源轨。A端口设计为跟踪VCCA，VCCA可接受1.2V~3.6V的任意供电电压；B端口设计为跟踪VCCB，VCCB可接受1.65V~5.5V的任意供电电压，VCCA不得超过VCCB，可实现1.2V、1.5V、1.8V、2.5V、3.3V、5V任意电压节点之间的通用低压双向转换。当OE输入为低电平时，所有输出都会置于高阻态；在上电或断电过程中，为确保输出处于高阻态，OE必须通过下拉电阻接地，电阻的最小值由驱动器的电流输出能力决定，OE输入电路由VCCA供电。该器件针对部分掉电应用做了完整规范设计，I_OFF电路会禁用输出，可防止器件掉电时产生的有害反向电流损坏器件。

商品特性

A端口工作电压范围1.2V~3.6V，B端口工作电压范围1.65V~5.5V，满足VCCA ≤ VCCB
具备VCC隔离特性，任意一个VCC输入接地时，所有输出都处于高阻态
输出使能OE输入电路参考VCCA工作
功耗低，最大电源电流Icc为5μA
I_OFF支持部分掉电模式工作
闩锁性能超过100mA，符合JESD 78 II类标准
ESD防护性能符合JESD 22标准
A端口ESD防护可达2500V人体模型、1500V充电器件模型
B端口ESD防护可达±15kV人体模型、1500V充电器件模型

应用领域

耳机
智能手机
平板电脑
台式个人电脑

	属性	参数值
	商品目录	转换器/电平移位器
	通道类型	双向
	输入信号	-
	输出信号	-
	数据速率	100Mbps
	工作电压(VCCA)	1.2V~3.6V
	工作电压(VCCB)	1.65V~5.5V
	元件数	1
