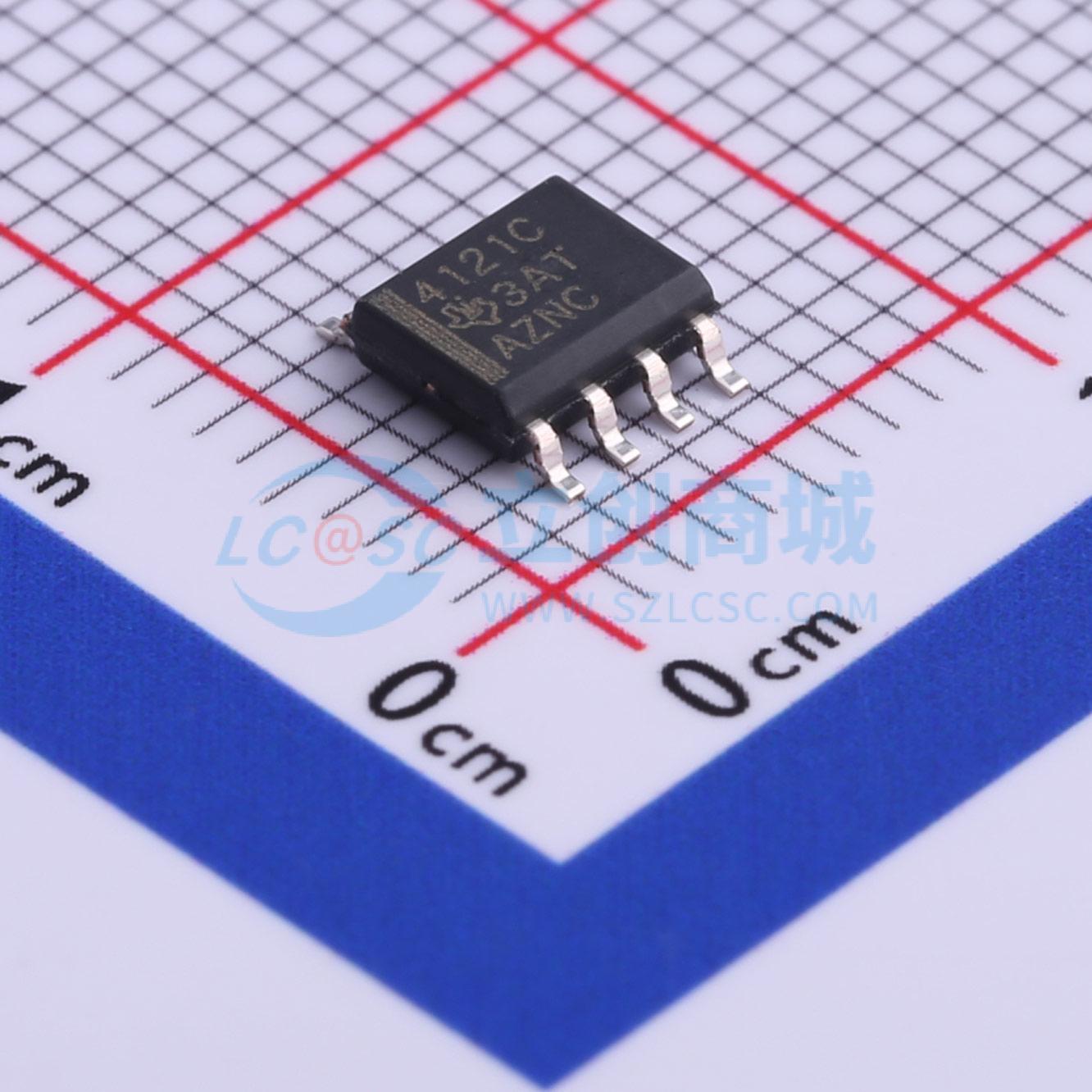

温馨提醒：图片仅供参考，商品以实物为准
THS4121CD
高速全差分输入/输出放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- THS4121 3.3V、100MHz、43V/us、全差动 CMOS 放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- THS4121CD
- 商品编号
- C524009
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.267克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 差分运放 | |
| 放大器数 | 单路 | |
| 共模抑制比(CMRR) | 96dB | |
| 输入偏置电流(Ib) | 1.2nA | |
| 输入失调电压(Vos) | 8mV | |
| 增益带宽积(GBP) | 100MHz | |
| 压摆率(SR) | 55V/us | |
| 最大电源宽度(Vdd-Vss) | 3.5V | |
| 噪声密度(eN) | 5.4nV/√Hz@10kHz | |
| 轨到轨 | - |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 25mA | |
| 输入失调电压温漂(Vos TC) | 14uV/℃ | |
| 输入失调电流(Ios) | 100pA | |
| 静态电流(Iq) | 11mA | |
| 工作温度 | 0℃~+70℃ | |
| 输出类型 | 差分 | |
| 单电源 | 3V~3.5V | |
| 双电源(Vee ~ Vcc) | -1.75V~-1.5V；1.5V~1.75V | |
| 电源纹波抑制比(PSRR) | 85dB | |
| 稳定时间 | 60ns |
商品概述
THS412x 是采用先进亚微米 CMOS 工艺制造的全差分输入、差分输出器件系列中的一员。 THS412x 拥有从输入到输出的真正全差分信号路径，可实现出色的共模噪声抑制和改善的总谐波失真。
商品特性
- 100 MHz，-3 dB 带宽
- 50 V/μs 压摆率
- 1 MHz 时总谐波失真为 75 dB（V₀ = 2Vₚₚ）
- 输入参考噪声为 5.4 nV/√Hz（10 kHz）
- 差分输入/差分输出
- 平衡输出可抑制共模噪声
- 差分降低二次谐波失真
- 电源范围 – VDD = 3.3V
应用领域
- 简单单端到差分转换
- 差分 ADC 驱动器/差分抗混叠
- 差分发射器和接收器
- 输出电平转换器
- 数据转换器
