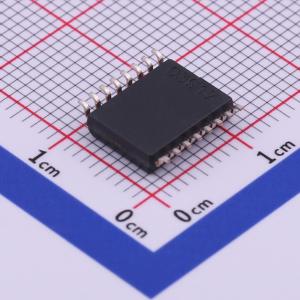

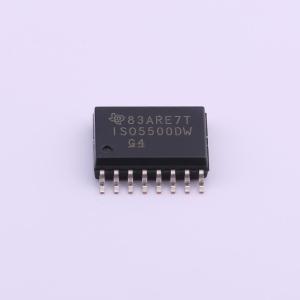

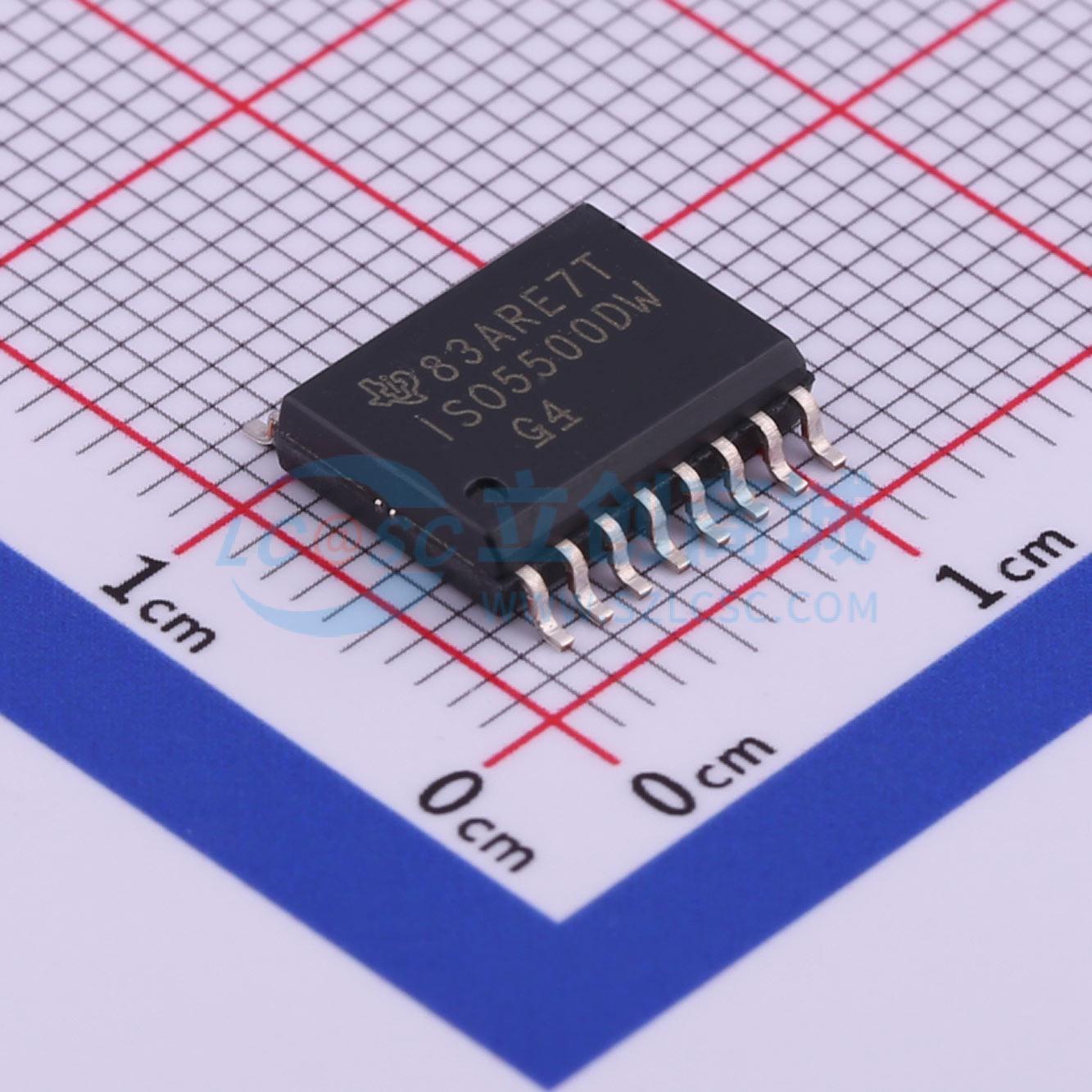

温馨提醒：图片仅供参考，商品以实物为准
ISO5500DW
2.5A隔离式IGBT、MOSFET栅极驱动器
- 描述
- ISO5500 4.243kVrms 2.5A 隔离式 IGBT 栅极驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- ISO5500DW
- 商品编号
- C523998
- 商品封装
- SOIC-16-300mil
- 包装方式
- 管装
- 商品毛重
- 0.606克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离式栅极驱动器 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 饱和故障检测 |
商品概述
ISO5500是用于IGBT和MOSFET的隔离门极驱动器，可支持最大集电极电流150A、集电极发射极电压600V的功率器件。输入TTL逻辑与输出功率级之间由二氧化硅电容隔离屏障隔开。配合隔离电源使用时，该器件可阻断高压，隔离接地，防止噪声电流进入本地接地，干扰或损坏敏感电路。该器件可为IGBT或MOSFET提供过流DESAT保护，欠压锁定UVLO电路监测输出电源，确保门极驱动电压充足；如果输出电源电压低于12V，欠压锁定会将门极驱动输出拉至逻辑低电平，关断功率晶体管。发生DESAT故障时，ISO5500会启动软关断程序，缓慢将IGBT/MOSFET的电流降至零，避免过大di/dt引发电压尖峰；随后故障信号会穿过隔离屏障，主动将开漏故障输出拉低，禁用器件输入，只要故障引脚为低电平，输入就会保持阻断状态；故障引脚会一直保持低电平，直到输入配置为输出低电平，随后复位引脚输入逻辑低电平即可解除。该器件采用16引脚SOIC封装，规定工作温度范围为-40℃至125℃。
商品特性
- 最大峰值输出电流2.5A
- 可驱动集电极电流不超过150A、集电极发射极电压不超过600V的IGBT
- 具备电容隔离故障反馈功能
- 输入兼容CMOS/TTL电平
- 最大传播延迟300ns
- 集成IGBT软关断与故障安全IGBT保护，支持高集电极发射极电压DESAT检测
- 带迟滞的欠压锁定UVLO保护功能
- 支持用户可配置功能，可配置反相输入、同相输入、自动复位、自动关断
- 输入侧电源电压范围宽，为3V~5.5V
- 输出侧电源电压范围宽，为15V~30V
- 工作温度范围为-40℃~125℃
- 采用宽体SO-16封装
- 典型瞬态抗扰度为±50kV/μs
- 满足多项安全规范认证要求，具备基础隔离性能
应用领域
- 隔离IGBT和MOSFET驱动
- 电机控制
- 运动控制
- 工业逆变器
- 开关电源
