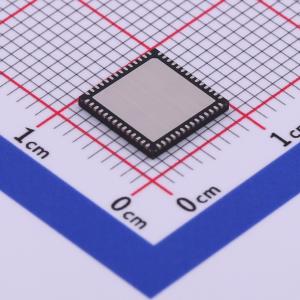

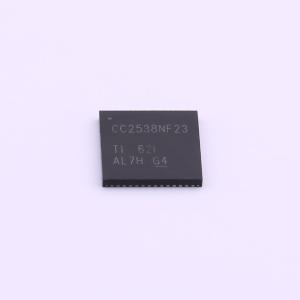

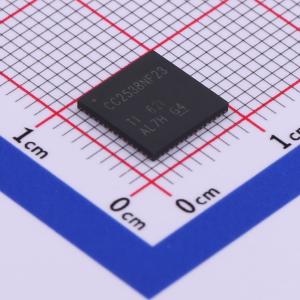

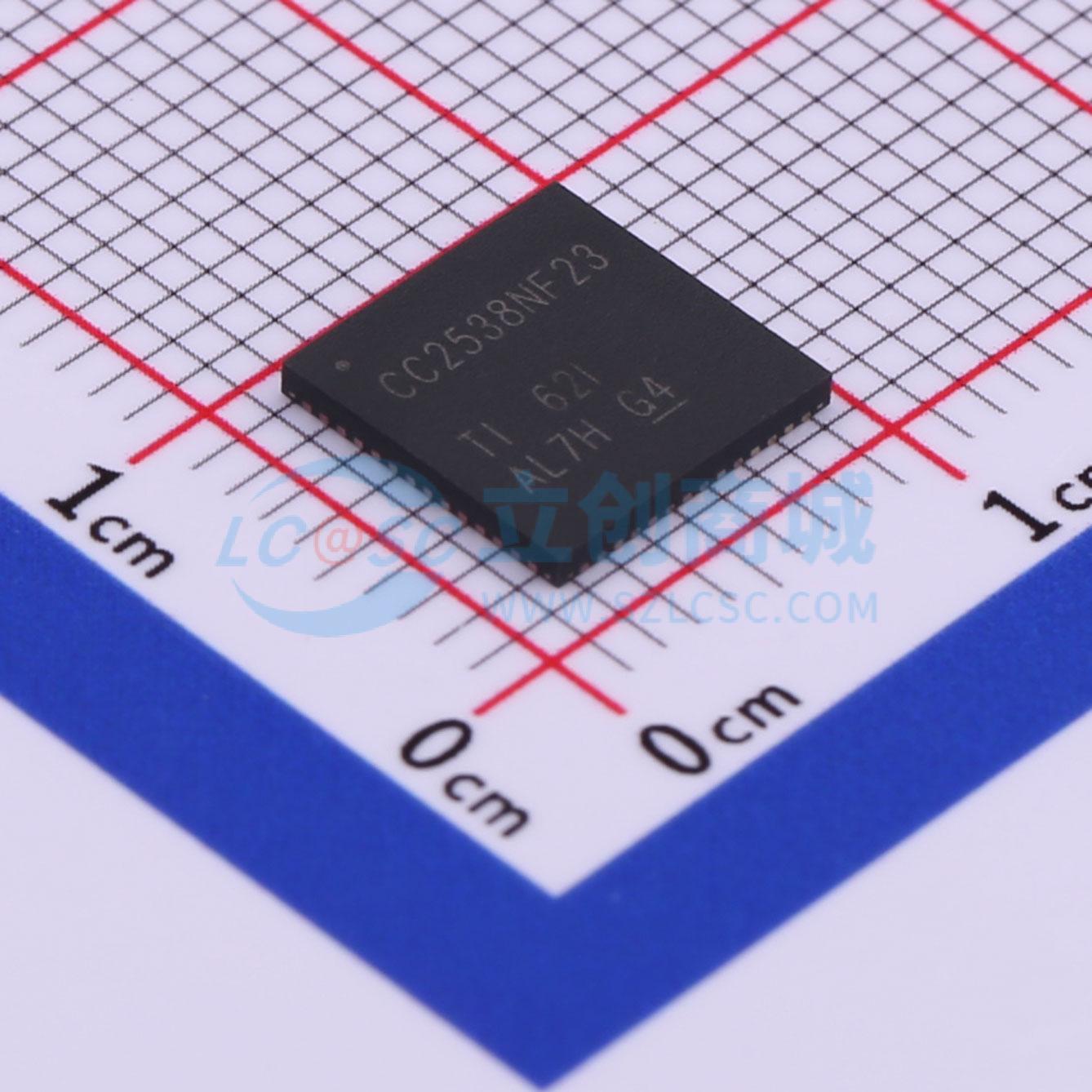

CC2538NF23RTQR
CC2538NF23RTQR
- 描述
- CC2538 具有 512kB 闪存和 32kB RAM 的 32 位 Arm Cortex-M3 Zigbee 和 6LoWPAN、IEEE 802.15.4 无线 MCU
- 品牌名称
- TI(德州仪器)
- 商品型号
- CC2538NF23RTQR
- 商品编号
- C523994
- 商品封装
- QFN-56-EP(8x8)
- 包装方式
- 编带
- 商品毛重
- 0.258克(g)
商品参数
参数完善中
商品概述
CC2538xFnn是高性能ZigBee应用的理想无线微控制器片上系统（SoC）。该器件将基于强大ARM Cortex - M3的MCU系统（配备高达32KB的片上RAM和高达512KB的片上闪存）与稳健的IEEE 802.15.4无线电相结合。这使该器件能够处理具有安全功能的复杂网络协议栈、高要求的应用程序以及空中下载。32个通用输入输出引脚（GPIO）和串行外设可实现与电路板其余部分的简单连接。强大的硬件安全加速器可实现快速高效的认证和加密，同时让CPU可自由处理应用任务。具有数据保留功能的多种低功耗模式可实现从睡眠状态快速启动，并使执行周期性任务的能耗降至最低。为实现顺利开发，CC2538xFnn包含强大的调试系统和全面的驱动程序库。为减少应用程序的闪存占用空间，CC2538xFnn的只读存储器（ROM）包含实用函数库和串行引导加载程序。结合德州仪器（TI）强大而全面的Z - Stack软件解决方案，CC2538提供了市场上最强大且经过验证的ZigBee解决方案。
商品特性
- 微控制器
- 具备代码预取功能的强大ARM Cortex - M3，时钟速度高达32 MHz
- 512KB、256KB或128KB的系统内可编程闪存
- 支持片上空中升级（OTA）
- 支持双ZigBee应用配置文件
- 高达32KB的随机存取存储器（RAM）（在所有电源模式下保留16KB）
- cJTAG和JTAG调试
- 射频（RF）
- 符合2.4 GHz IEEE 802.15.4标准的射频收发器
- 出色的接收器灵敏度，可达 - 97 dBm
- 邻道抑制比（ACR）为44 dB，抗干扰能力强
- 可编程输出功率高达7 dBm
- 安全硬件加速
- 面向未来的AES - 128/256、SHA2硬件加密引擎
- 可选的ECC - 128/256、RSA硬件加速引擎，用于安全密钥交换
- 用于底层媒体访问控制（MAC）功能的无线电命令选通处理器和数据包处理处理器
- 低功耗
- 活动模式接收（CPU空闲）：20 mA
- 0 dBm发射功率下的活动模式发射（CPU空闲）：24 mA
- 电源模式1（4 μs唤醒时间，32 KB RAM数据保留，全寄存器数据保留）：0.6 mA
- 电源模式2（睡眠定时器运行，16 KB RAM数据保留，配置寄存器数据保留）：1.3 μA
- 电源模式3（外部中断，16 KB RAM数据保留，配置寄存器数据保留）：0.4 μA
- 宽电源电压范围（2 V至3.6 V）
- 外设
- 微直接内存访问（μDMA）
- 4个通用定时器（每个32位或2个16位）
- 32位32 kHz睡眠定时器
- 12位模数转换器（ADC），8个通道且分辨率可配置
- 电池监测器和温度传感器
- USB 2.0全速设备（12 Mbps）
- 2个串行外设接口（SPI）
- 2个通用异步收发传输器（UART）
- 集成电路总线（I2C）
- 32个通用输入输出引脚（28个引脚驱动电流为4 mA，4个引脚驱动电流为20 mA）
- 看门狗定时器
- 布局
- 8 mm × 8 mm QFN56封装
- 适用于高达125℃工业操作环境的稳健器件
- 外部组件少
- 异步网络仅需一个晶体
- 开发工具
- CC2538开发套件
- 符合美国联邦通信委员会（FCC）和欧洲电信标准协会（ETSI）法规的参考设计
- 为Contiki/6LoWPAN、智能电网、照明和ZigBee家庭自动化提供全面软件支持，提供示例应用程序和参考设计
- 代码 composer工作室（Code Composer Studio）
- ARM的IAR嵌入式工作台（IAR Embedded Workbench for ARM）
- SmartRF工作室（SmartRF Studio）
- SmartRF闪存编程器（SmartRF Flash Programmer）
应用领域
- 智能电网和家庭局域网
- 家庭和建筑自动化
- 智能照明系统
- 无线传感器网络
- 物联网
