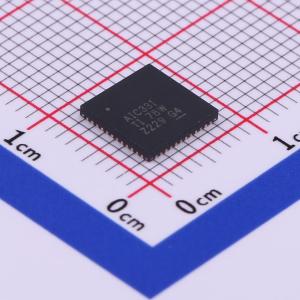

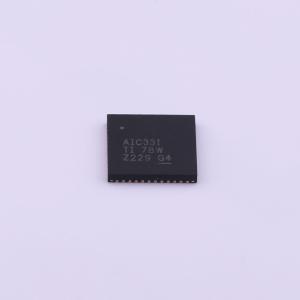

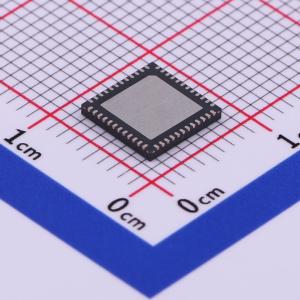

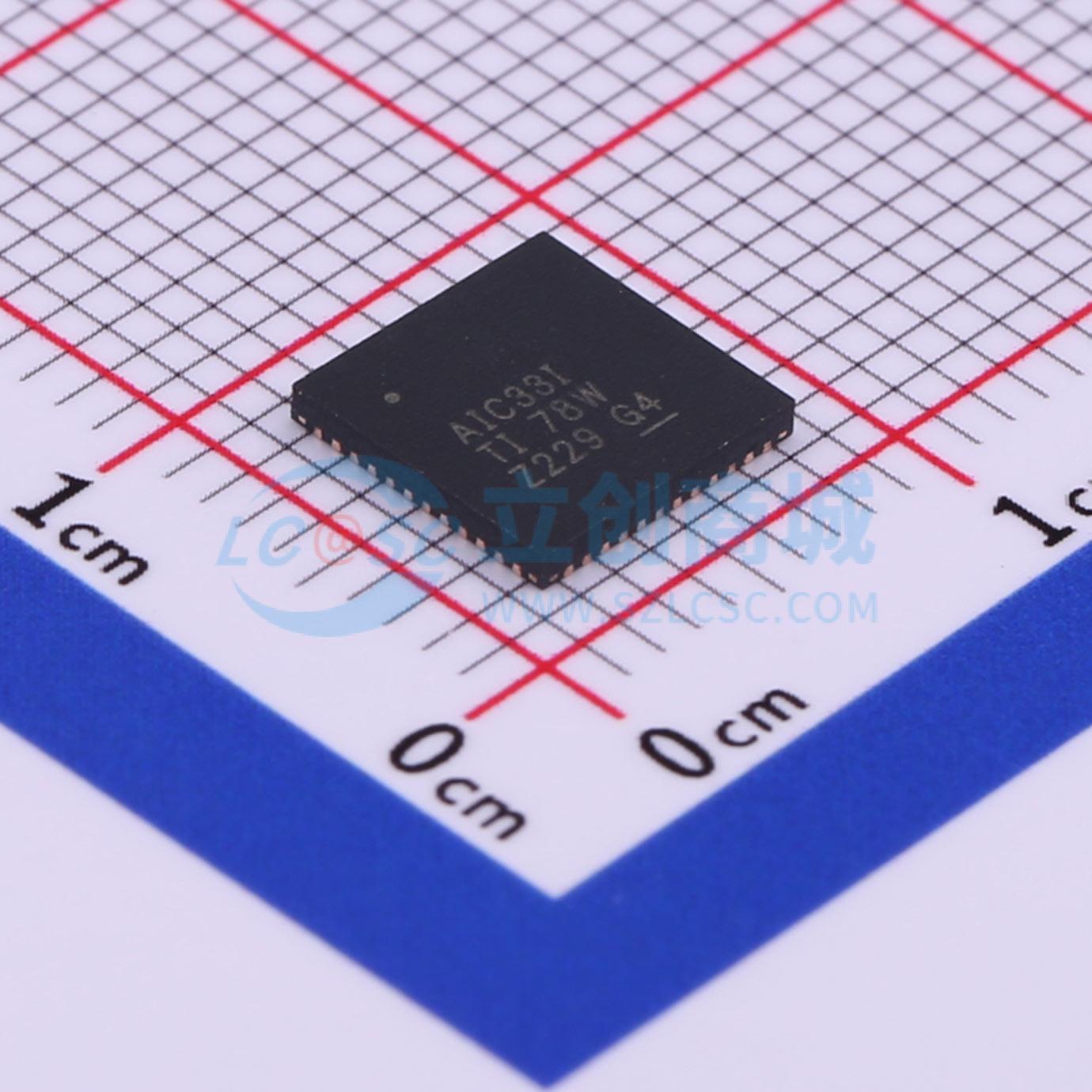

温馨提醒：图片仅供参考，商品以实物为准

TLV320AIC33IRGZR

低功耗立体声音频编解码器

描述: TLV320AIC33是一款低功耗立体声音频编解码器，适用于便携式音频和电话应用。它包含立体声DAC和ADC，支持多种音频输入输出配置，并具有广泛的寄存器控制电源管理。
品牌名称: TI(德州仪器)
商品型号: TLV320AIC33IRGZR
商品编号: C523996
商品封装: QFN-48-EP(7x7)
包装方式: 编带
商品毛重: 0.204克(g)

商品参数

商品概述

一款低功耗立体声音频编解码器，配备立体声耳机放大器，以及多个输入和输出，可配置为单端或全差分模式。具备基于寄存器的广泛电源控制功能，在3.3V模拟电源供电下，立体声48kHz DAC播放功耗低至14mW，非常适合便携式电池供电的音频和电话应用。录音路径包含集成的麦克风偏置、数字控制的立体声麦克风前置放大器和自动增益控制（AGC），多个模拟输入之间具备混合/复用功能。播放路径包括从立体声DAC和选定输入，通过可编程音量控制，到各种输出的混合/复用功能。它包含四个高功率输出驱动器和三个全差分输出驱动器。高功率输出驱动器能够驱动多种负载配置，包括使用交流耦合电容驱动多达四个通道的单端16Ω耳机，或在无电容输出配置下驱动立体声16Ω耳机。此外，成对的驱动器可用于在BTL配置下以每通道500mW的功率驱动8Ω扬声器。立体声音频DAC支持8kHz至96kHz的采样率，并在DAC路径中包含可编程数字滤波，用于实现3D、低音、高音、中音效果、扬声器均衡以及32kHz、44.1kHz和48kHz采样率的去加重。立体声音频ADC支持8kHz至96kHz的采样率，前面是可编程增益放大器，可为低电平麦克风输入提供高达+59.5dB的模拟增益。串行控制总线支持SPI或I²C协议，而串行音频数据总线可编程为I2S、左/右对齐、DSP或TDM模式。包含一个高度可编程的PLL，用于灵活的时钟生成，并支持从512kHz到50MHz的各种可用MCLK产生所有标准音频速率，特别关注12MHz、13MHz、16MHz、19.2MHz和19.68MHz系统时钟等最常见的情况。它的工作电压为2.7V - 3.6V的模拟电源、1.65V - 1.95V的数字核心电源和1.1V - 3.6V的数字I/O电源。该器件提供5x5mm、80球BGA和7x7mm、48引脚QFN封装。

商品特性

立体声音频DAC – 100dBA信噪比 – 16/20/24/32位数据 – 支持8kHz至96kHz的速率 – 3D/低音/高音/均衡/去加重效果
立体声音频ADC – 92dBA信噪比 – 支持8kHz至96kHz的速率
十个音频输入引脚 – 可配置为单端或全差分模式 – 浮动输入配置具备三态功能
七个音频输出驱动器立体声8Ω、每通道500mW的扬声器驱动能力 – 立体声全差分或单端耳机驱动器 – 全差分立体声线路输出 – 全差分单声道输出
低功耗：在3.3V模拟电源下，立体声48kHz播放功耗为14mW 可编程输入/输出模拟增益
录音自动增益控制（AGC）
可编程麦克风偏置电平
可编程PLL，用于灵活的时钟生成
控制总线可选SPI或I²C
音频串行数据总线支持I²S、左/右对齐、DSP和TDM模式
备用串行PCM/I²S数据总线，便于连接蓝牙模块
支持数字麦克风输入
广泛的模块化电源控制
电源： – 模拟：2.7V–3.6V。 – 数字核心：1.65V–1.95V – 数字I/O：1.1V–3.6V
封装：5x5mm 80-VFBGA；7x7mm 48-QFN

	属性	参数值
	商品目录	音频接口芯片
	类型	编解码器
	接口类型	SPI；I2S；I2C

	属性	参数值
	采样率	8kHz~96kHz
	工作电压	-
	工作温度	-40℃~+85℃
