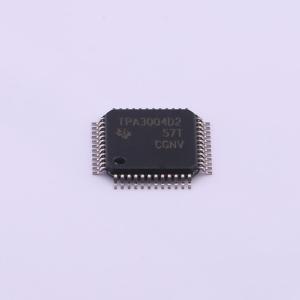

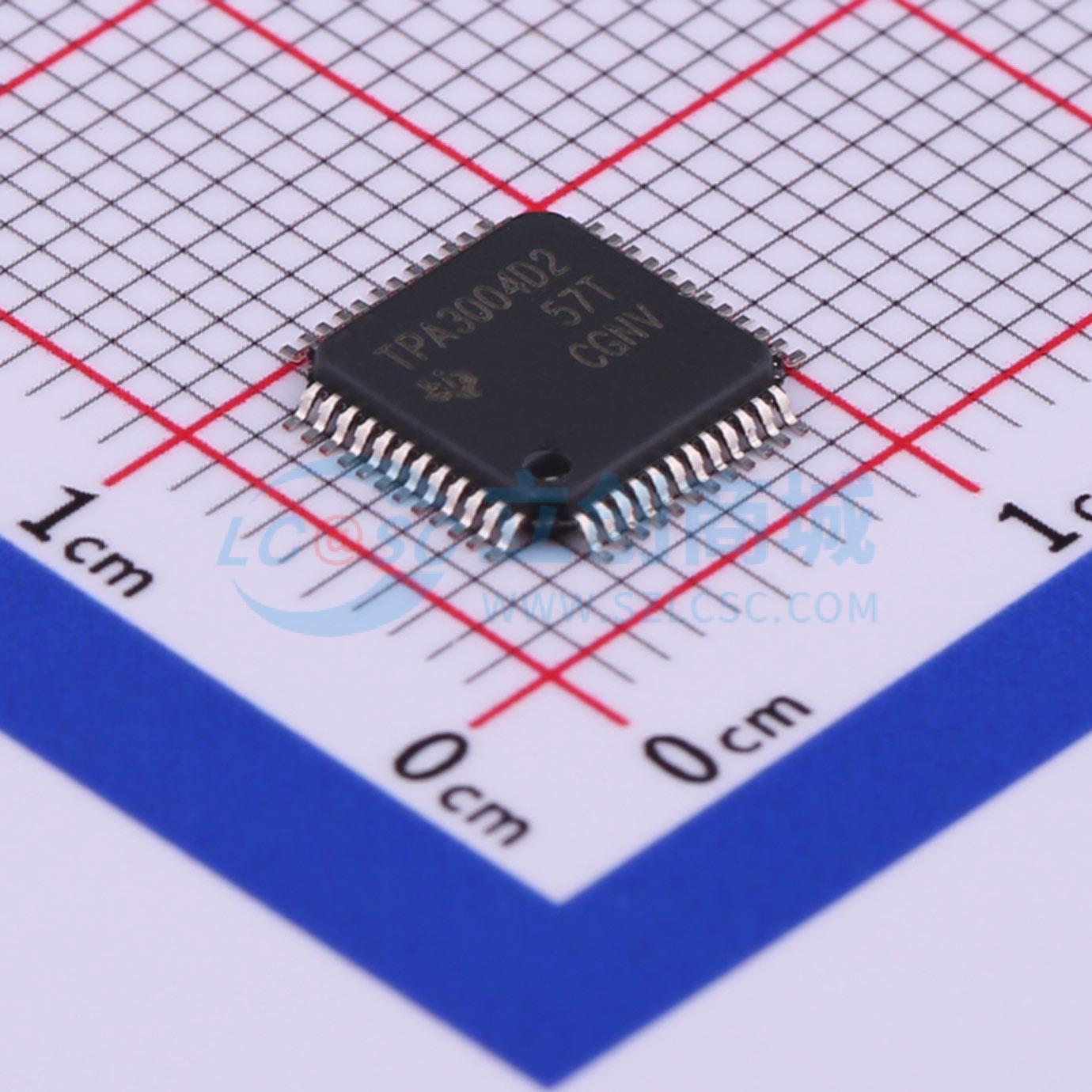

TPA3004D2PHPR
12W立体声D类音频功率放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPA3004D2 具有音量控制功能的 12W 立体声、8.5V 至 18V 电源电压、模拟输入 D 类音频放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPA3004D2PHPR
- 商品编号
- C523993
- 商品封装

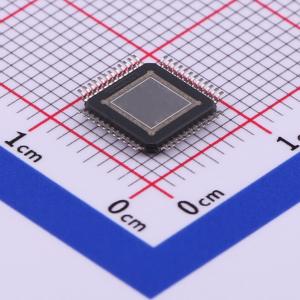

- HTQFP-48(7x7)
- 包装方式
- 编带
- 商品毛重
- 0.209克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | - | |
| 扬声器通道数 | 双声道 |
| 属性 | 参数值 | |
|---|---|---|
| 输出功率 | 12Wx2@8Ω | |
| 工作电压 | 8.5V~18V | |
| 工作温度 | -40℃~+85℃ |
商品概述
TPA3004D2是一款12 W（每通道）高效D类音频放大器，用于驱动桥接立体声扬声器。TPA3004D2可驱动低至4 Ω的立体声扬声器。播放音乐时，TPA3004D2的高效率使其无需外部散热片。 立体声扬声器音量通过施加到音量控制端的直流电压进行控制，增益范围为 -40 dB至36 dB。用于驱动外部耳机放大器输入的线路输出同样由直流电压控制，增益范围为 -56 dB至20 dB。 该器件提供一个集成的5 V稳压电源，用于为外部耳机放大器供电。
商品特性
- 15 V电源供电，每通道在8 Ω负载下输出12 W
- 高效D类工作模式，无需散热片，降低电源要求
- 32级直流音量控制，范围从 -40 dB至36 dB
- 带音量控制的线路输出，用于外部耳机放大器
- 稳压5 V电源输出，为TPA6110A2供电
- 节省空间、散热增强的PowerPAD封装
- 热保护和短路保护
应用领域
- 液晶显示器和电视
- 有源扬声器
