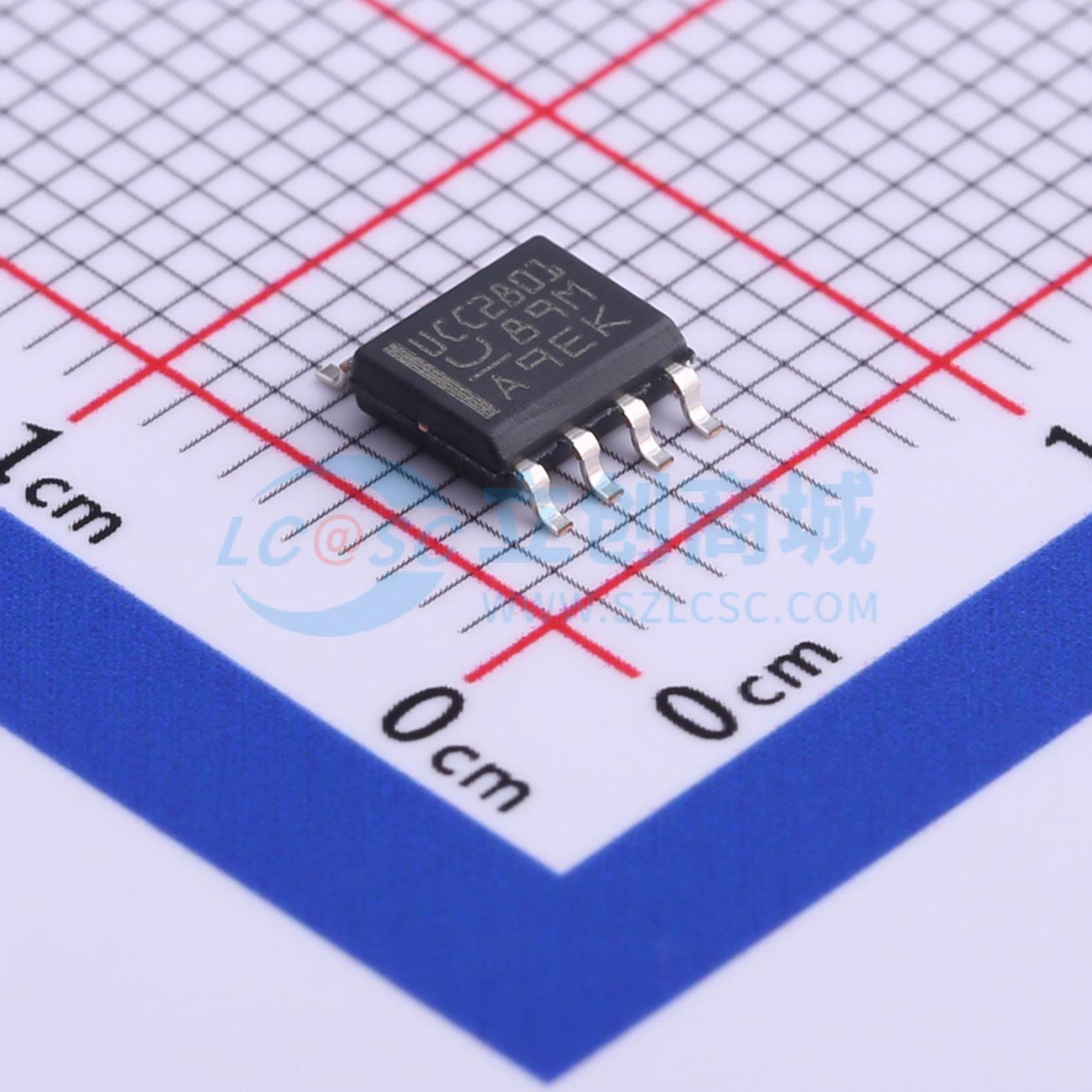

温馨提醒：图片仅供参考，商品以实物为准

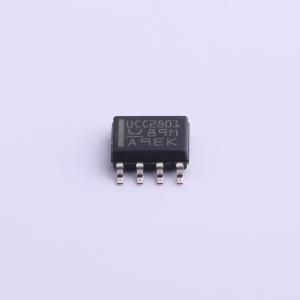

UCC2801DTR
低功耗 BiCMOS 电流模式 PWM 控制器
- 描述
- UCC2801 低功耗 BiCMOS 电流模式 PWM
- 品牌名称
- TI(德州仪器)
- 商品型号
- UCC2801DTR
- 商品编号
- C523786
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.106克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 工作电压 | 7.4V~9.4V | |
| 开关频率 | 52kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 1 | |
| 静态电流(Iq) | 500uA | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | 可调 |
商品概述
UCCx80x 系列高速、低功耗集成电路包含离线和 DC - DC 固定频率电流模式开关电源所需的所有控制和驱动组件，且元件数量最少。 这些器件与 UCx84x 系列具有相同的引脚配置，还具备内部全周期软启动和电流检测输入内部前沿消隐等附加功能。 UCCx80x 系列提供多种封装选项、温度范围选项、最大占空比选择以及关键电压电平选择。像 UCC2803 和 UCC2805 这类较低基准电压的器件最适合用于电池供电系统，而 UCC2802 和 UCC2804 具有较高的基准电压和较高的欠压锁定 (UVLO) 迟滞，使其成为离线电源的理想选择。 UCC180x 系列规定的工作温度范围为 -55℃ 至 125℃，UCC280x 系列为 -40℃ 至 85℃，UCC380x 系列为 0℃ 至 70℃。
商品特性
- 典型启动电源电流 100 μA
- 典型工作电源电流 500 μA
- 最高可工作至 1 MHz
- 内部软启动
- 内部故障软启动
- 电流检测信号内部前沿消隐
- 1 A 图腾柱输出
- 从电流检测到栅极驱动输出的典型响应时间为 70 ns
- 电压基准精度为 ±1.5%
- 引脚排列与 UC3842 和 UC3842A 相同
应用领域
- 开关模式电源 (SMPS)
- DC - DC 转换器
- 电源模块
- 工业电源
- 电池供电电源
