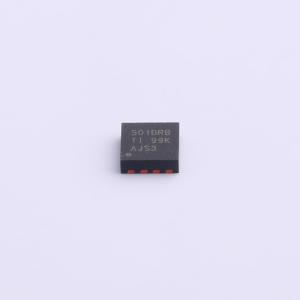

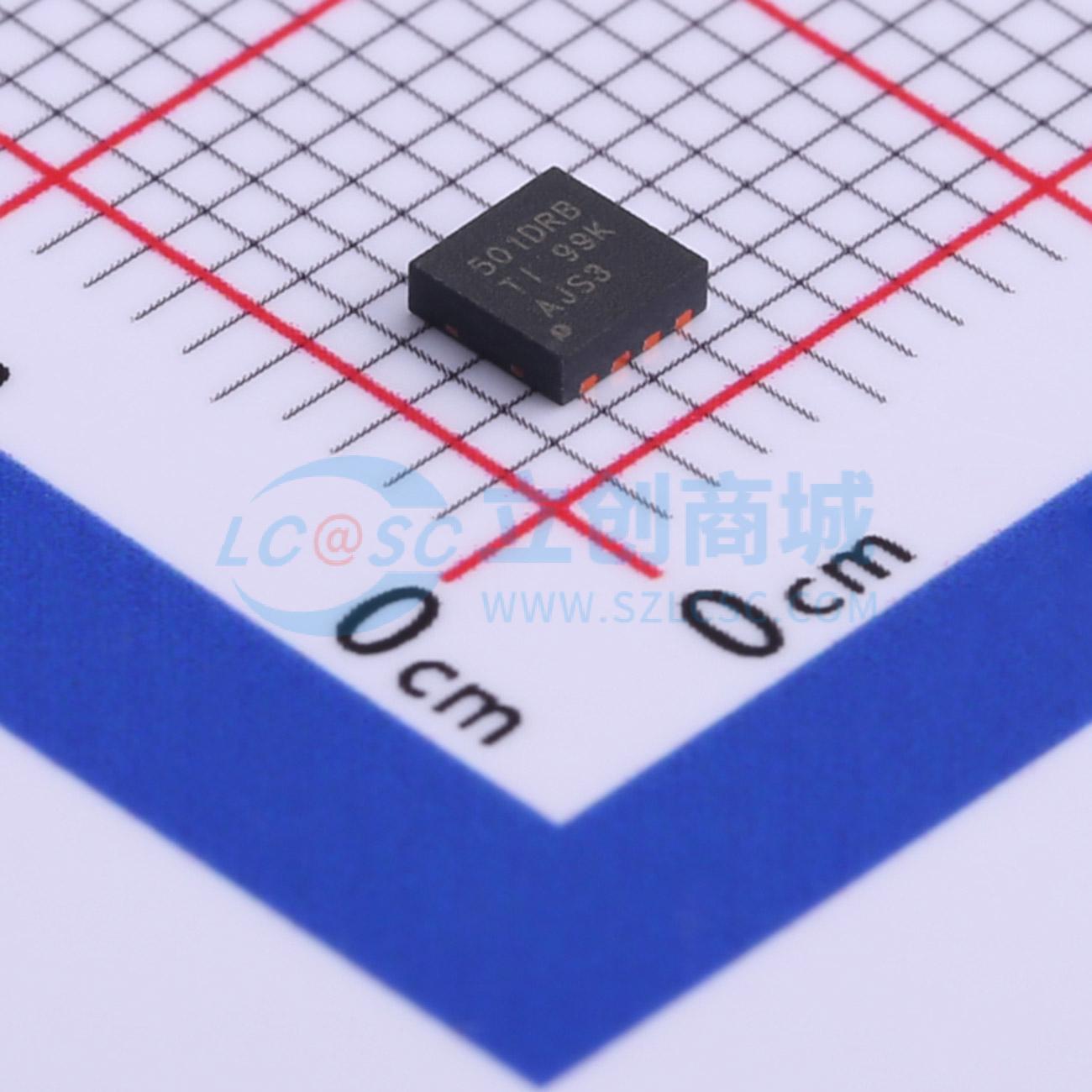

温馨提醒：图片仅供参考，商品以实物为准
TPS73501QDRBRQ1
具有使能功能的汽车类 500mA、低噪声、低 IQ、低压降稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS735-Q1 500mA、低静态电流、低噪声、高 PSRR、低压降线性稳压器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS73501QDRBRQ1
- 商品编号
- C523808
- 商品封装
- SON-8-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.057克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 6.5V | |
| 输出电压 | 1.25V~6V | |
| 输出电流 | 500mA | |
| 电源纹波抑制比(PSRR) | 68dB@(1kHz) | |
| 压差 | 500mV@(500mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 65uA | |
| 噪声 | 13.2uVrms | |
| 特性 | 欠压锁定；带使能；过热保护；过流保护 | |
| 工作温度 | -40℃~+125℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
TPS735-Q1系列低压差（LDO）、低功耗线性稳压器具有出色的交流性能，接地电流极低。在仅消耗46 μA（典型值）接地电流的情况下，可实现高电源抑制比（PSRR）、低噪声、快速启动以及出色的线路和负载瞬态响应。 TPS735-Q1系列器件搭配陶瓷电容时性能稳定，采用先进的BiCMOS制造工艺，在500 mA输出电流下的典型压差为280 mV。该系列器件采用精密电压基准和反馈环路，在所有负载、线路、工艺和温度变化条件下，整体精度可达2%（V_OUT > 2.2 V）。该系列器件在T_A = -40℃至125℃的温度范围内进行了全面规格测试，采用3 mm×3 mm的薄型VSON封装。
商品特性
- 适用于汽车应用
- 通过AEC-Q100认证，结果如下：
- 器件温度等级1：环境工作温度范围为-40℃至125℃
- 器件HBM ESD分类等级2
- 器件CDM ESD分类等级C4B
- 输入电压：2.7 V至6.5 V
- 带使能端的500 mA低压差稳压器
- 低静态电流（IQ）：46 μA
- 提供多种输出电压版本：固定输出为1 V至4.3 V，可调输出为1.25 V至6 V
- 高PSRR：1 kHz时为68 dB
- 低噪声：13.2 μV RMS
- 快速启动时间：45 μs
- 搭配低ESR、2 μF输出电容时性能稳定
- 出色的负载和线路瞬态响应
- 整体精度2%（负载、线路、温度，V_OUT > 2.2 V）
- 低压差：500 mA时为280 mV
- 3 mm×3 mm VSON-8封装
应用领域
- 汽车信息娱乐系统
- 导航系统
- WiFi、WiMax模块
- 远程信息处理系统
- 微处理器电源
