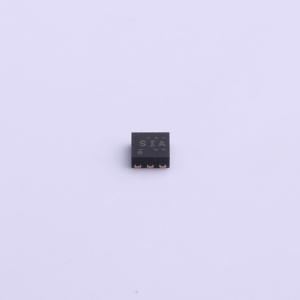

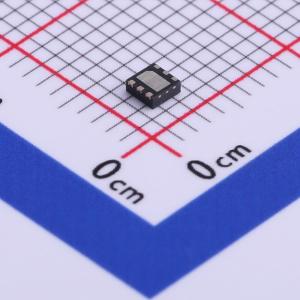

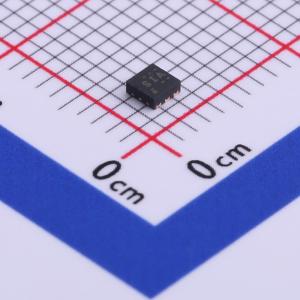

TPS71725QDRVRQ1
具有使能功能的汽车类、150mA、高 PSRR、低 IQ、低压降稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS717-Q1 针对汽车应用的低噪声高带宽 PSRR、低压降 150mA 线性稳压器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS71725QDRVRQ1
- 商品编号
- C523810
- 商品封装
- WSON-6-EP(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.02克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 6.5V | |
| 输出电压 | 2.5V | |
| 输出电流 | 150mA | |
| 电源纹波抑制比(PSRR) | 70dB@(1kHz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 300mV@(150mA) | |
| 静态电流(Iq) | - | |
| 特性 | 带使能；过热保护；过流保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
TPS717-Q1系列低压差（LDO）、低功耗线性稳压器具有很高的电源抑制比（PSRR），并在超小型五引脚SOT封装中保持极低的45 μA接地电流。该系列采用先进的BiCMOS工艺和PMOSFET传输器件，实现快速启动、极低噪声、出色的瞬态响应和优异的PSRR性能。TPS717-Q1搭配1 μF陶瓷输出电容时稳定，并使用精密电压基准和反馈环路，在所有负载、线路、工艺和温度变化下实现3%的最坏情况精度。该器件系列在TJ、TA = -40°C至125°C的温度范围内进行了全面规格定义，提供小型SOT（SC70 - 5）封装、带散热焊盘的2 mm × 2 mm WSON - 6封装和1.5 mm × 1.5 mm WSON - 6封装，非常适合小尺寸便携式设备（如无线手机和个人数字助理）。TPS717-Q1系列LDO符合AEC - Q100 1级标准。
商品特性
- AEC - Q100认证结果如下：
- 器件温度等级1：环境工作温度范围为 - 40°C至125°C
- 器件HBM ESD分类等级2
- 器件CDM ESD分类等级C4B
- 输入电压：2.5 V至6.5 V
- 提供多种输出版本：
- 固定输出电压范围为0.9 V至5 V
- 可调输出电压范围为0.9 V至6.2 V
- 1 kHz时为70 dB，100 kHz时为67 dB，1 MHz时为45 dB
应用领域
- 锁相环（PLLs）
- 压控振荡器（VCOs）
- 相机传感器电源
- 微控制器电源
- 无线局域网
- 蓝牙
- 高级驾驶辅助系统（ADAS）和信息娱乐系统
