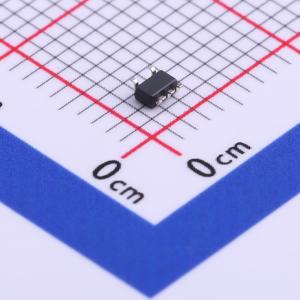

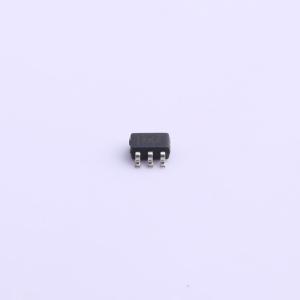

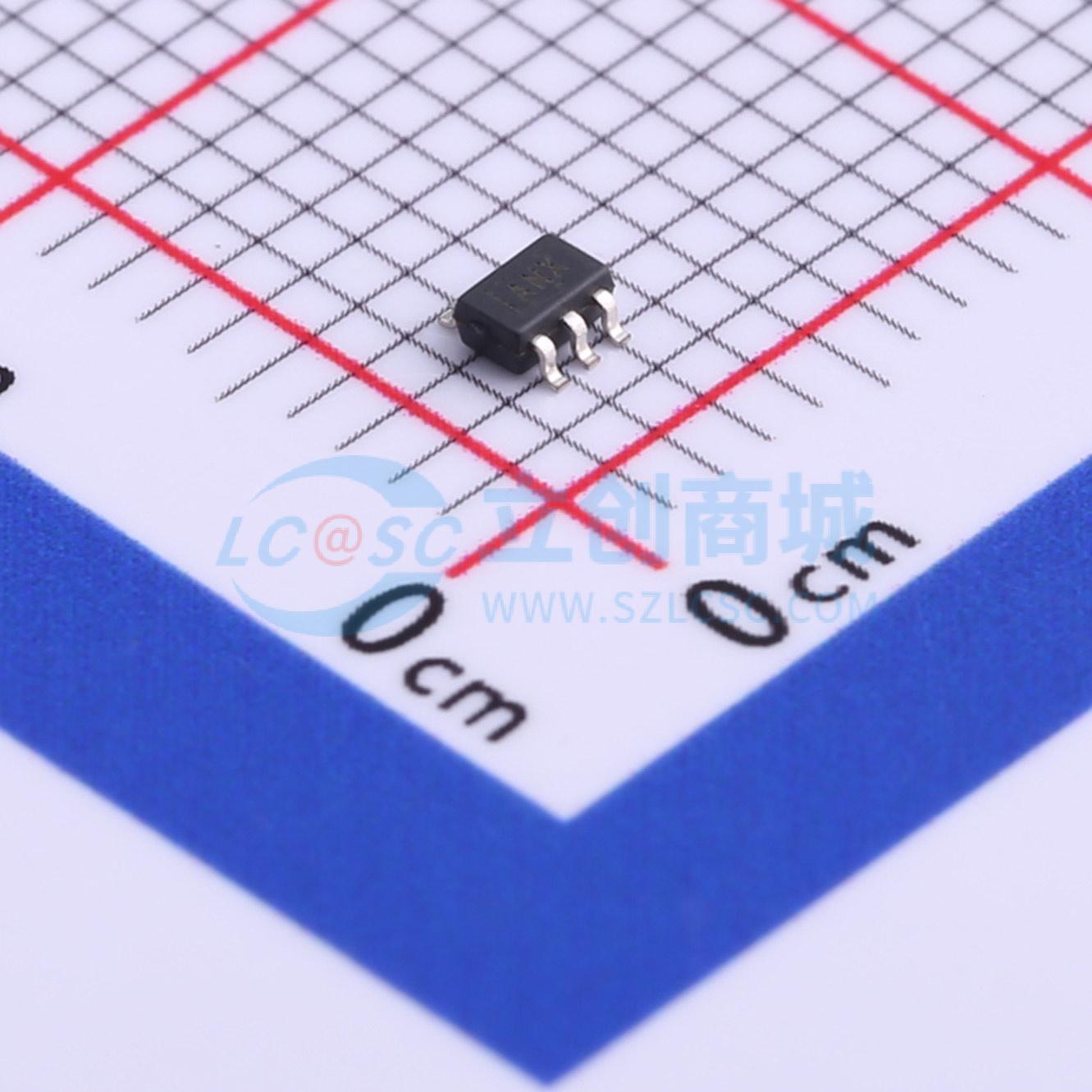

TPS71550QDCKRQ1

汽车类 50mA、24V、超低 IQ、低压降稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS715-Q1 采用 SC70 封装的 50mA、24V、3.2μA 电源电流、低压降线性稳压器
品牌名称: TI(德州仪器)
商品型号: TPS71550QDCKRQ1
商品编号: C523811
商品封装: SC-70
包装方式: 编带
商品毛重: 0.017克(g)

商品参数

商品概述

TPS715xx低压差（LDO）稳压器具备高输入电压、低压差、低功耗运行和小型化封装等优势。该器件的输入电压范围为2.5 V至24 V，搭配任何电容（>0.47 µF）均可稳定工作。其低压差和低静态电流特性使其能够在极低功率水平下运行，因此非常适合为电池管理IC供电。具体而言，一旦施加的电压达到最低输入电压，器件即被启用，输出端能够迅速为持续运行的电池充电IC供电。

商品特性

符合AEC-Q100标准
适用于汽车应用
可支持客户特定的配置控制，并提供重大变更审批
最大输入电压24 V
50 mA负载时静态电流低至3.2 µA
搭配任何电容（>0.47 µF）均可稳定工作
提供2.5 V、3 V、3.3 V、5 V和可调（12 V至15 V）输出的50 mA低压差稳压器
规定了最小/最大电流限制
采用5引脚SC70/SOT-323（DCK）封装
规定的结温范围为-40°C至125°C

应用领域

超低功耗微控制器
蜂窝/无绳手机
便携式/电池供电设备

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	24V
	输出电压	5V
	输出电流	50mA
	电源纹波抑制比(PSRR)	60dB@(100kHz)
	压差	750mV@(50mA)

	属性	参数值
	静态电流(Iq)	3.2uA
	噪声	575uVrms
	特性	过热保护；过流保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
