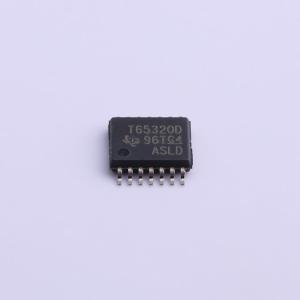

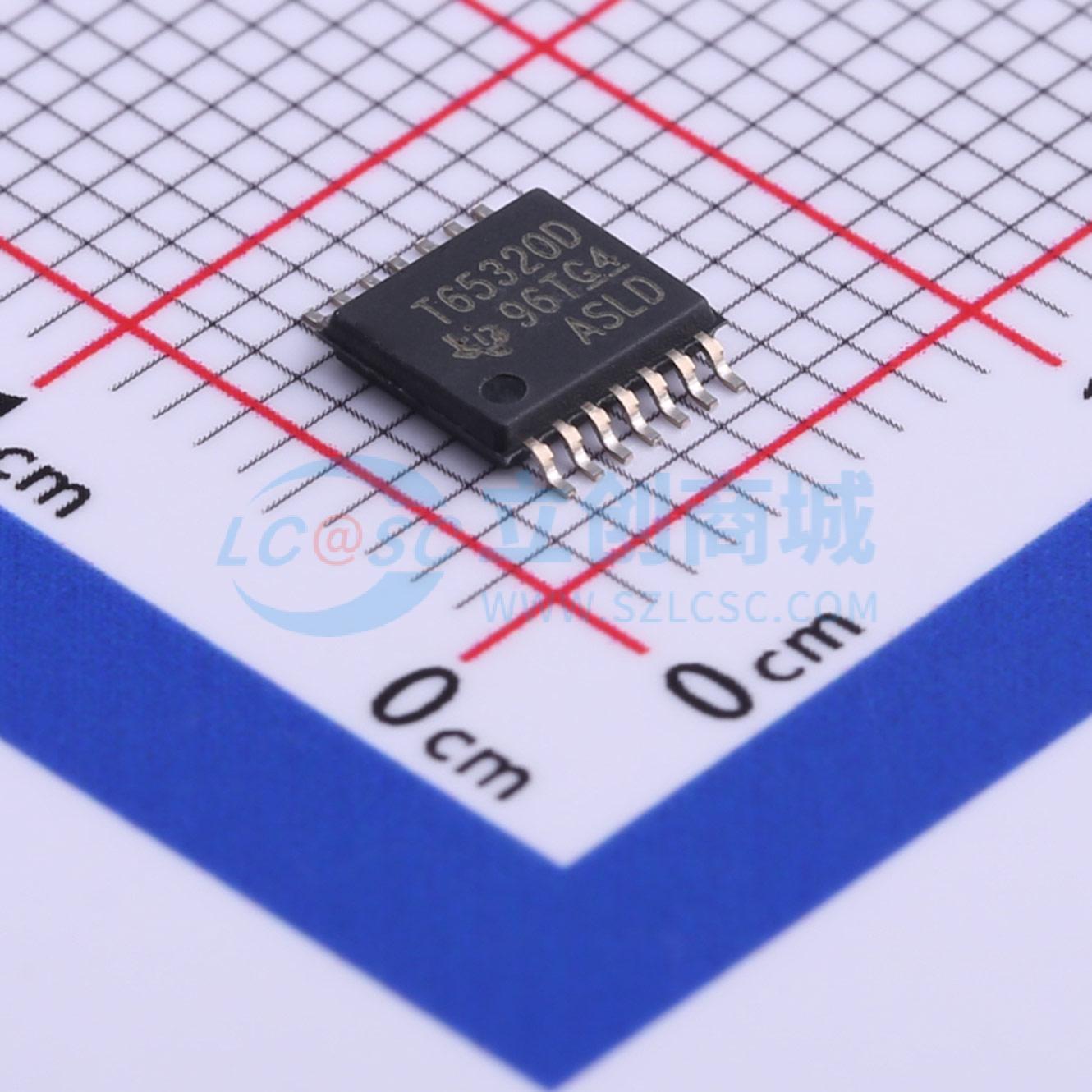

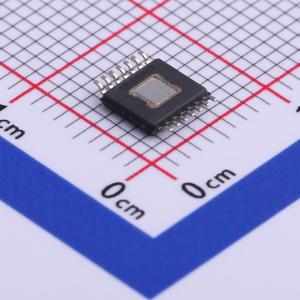

TPS65320DQPWPRQ1

采用 280mA 自动拉电流 LDO 稳压器的汽车类 3.6V 至 36V、3.2A 降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS65320D-Q1 采用 280mA 自动拉电流 LDO 稳压器的汽车类 3.6V 至 36V、3.2A 降压转换器
品牌名称: TI(德州仪器)
商品型号: TPS65320DQPWPRQ1
商品编号: C523812
商品封装: HTSSOP-14-EP
包装方式: 编带
商品毛重: 0.1克(g)

商品参数

商品概述

TPS65320D-Q1器件集成了一个高输入电压（VIN）的DC-DC降压转换器（即降压稳压器）和一个高输入电压的280 mA低压差（LDO）稳压器，其中降压稳压器的开关模式频率可在100 kHz至2.5 MHz之间调节。降压稳压器的输入电压范围为3.6 V至36 V，LDO稳压器的输入电压范围为3 V至36 V。降压稳压器集成了一个高端MOSFET。LDO稳压器在无负载时的典型输入电源电流低至45 μA，还集成了一个MOSFET，并带有一个低电平有效、推挽式的复位输出引脚。LDO稳压器在工作时会自动从降压稳压器的输出端获取输入电源。低压跟踪功能使TPS65320D-Q1能够在冷启动条件下跟踪输入电源。降压稳压器提供了灵活的设计，以满足系统需求。外部环路补偿电路可针对适当的工作条件优化转换器的响应。低纹波脉冲跳跃模式可将无负载时的输入电源电流降至最大140 μA。该器件具备内置保护功能，如软启动、电流限制、热感应以及因功耗过大而关断等。此外，该器件还具有内部欠压锁定（UVLO）功能，当电源电压过低时会关闭器件。

商品特性

符合汽车应用要求
通过AEC-Q100认证，结果如下：
- 器件温度等级1：环境工作温度范围为 -40°C至 +125°C
- 器件人体放电模式（HBM）静电放电分类等级2
- 器件带电器件模型（CDM）静电放电分类等级C4B
一个高输入电压降压DC-DC转换器
输入电压范围为3.6 V至36 V
250 mΩ高端MOSFET
最大负载电流3.2 A，输出电压可在1.1 V至20 V之间调节
开关频率可在100 kHz至2.5 MHz之间调节
可与外部时钟同步
采用脉冲跳跃节能模式（PulseSkipping Eco-mode™）控制方案，轻载时效率高
最大工作静态电流140 μA
一个低压差（LDO）稳压器
输入电压范围为3 V至20 V，具有自动供电功能，以平衡效率并降低待机电流
电流能力为280 mA，无负载条件下典型静态电流为35 μA
电源正常输出（推挽式）
当I = 200 mA时，典型低压差为300 mV
两个稳压器均具备过流保护
过温保护
采用带PowerPAD™的14引脚HTSSOP封装
集成电路封装

应用领域

汽车信息娱乐系统和仪表盘
高级驾驶辅助系统（ADAS）
汽车远程信息处理系统、紧急呼叫系统（eCall）

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.6V~36V
	输出电压	1.1V~20V
	输出电流	3.2A
	开关频率	100kHz~2.5MHz
	工作温度	-40℃~+125℃@(TA)

	属性	参数值
	同步整流	否
	输出通道数	2
	拓扑结构	降压式
	静态电流(Iq)	140uA
	开关管(内置/外置)	内置
	输出类型	可调
