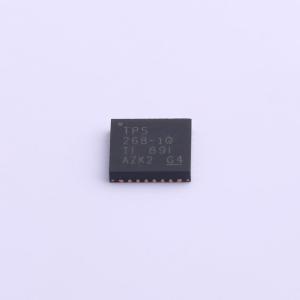

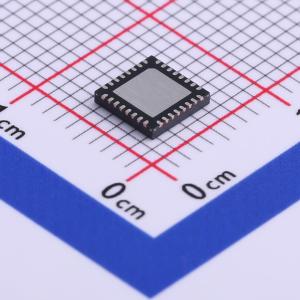

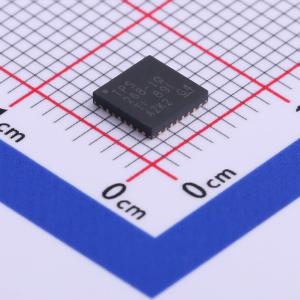

温馨提醒：图片仅供参考，商品以实物为准

TPS65268QRHBTQ1

TPS65268-Q1 4-8V三路同步降压转换器

描述: TPS65268-Q1是一款单片三路同步降压转换器,输入电压范围为4-8V,最大输出电流分别为3A、2A、2A。该设备具有汽车应用认证,可在-40°C至125°C的工作结温范围内运行。每个降压转换器都具有可调开关频率（200kHz至2.3MHz）、过压保护、过流保护、短路保护和过温保护功能。
品牌名称: TI(德州仪器)
商品型号: TPS65268QRHBTQ1
商品编号: C523813
商品封装: VQFN-32-EP(5x5)
包装方式: 编带
商品毛重: 0.1克(g)

商品参数

商品概述

TPS65268-Q1器件集成了三个同步降压转换器，输入电压范围为4至8V。采用恒定频率峰值电流模式的转换器旨在简化其应用，同时为设计人员提供根据目标应用优化系统的选项。通过外部电阻，转换器的开关频率可在200 kHz至2.3 MHz之间调节。BUCK1与BUCK2、BUCK3之间相差180°异相工作（BUCK2和BUCK3同相运行），可将输入滤波要求降至最低。

TPS65268-Q1器件中的每个降压转换器在轻载条件下以强制连续电流模式（FCCM）运行，以降低输出电压纹波并改善负载瞬态响应。

TPS65268-Q1器件具备过压、过流、短路和过温保护功能。

商品特性

适用于汽车应用
通过AEC-Q100认证，结果如下：器件温度等级1：工作结温范围为-40℃至+125℃
器件HBM ESD分类等级为2级
器件CDM ESD分类等级为C4B级
工作输入电压范围最大为4至8V
连续输出电流分别为3 A、2 A、2 A
反馈参考电压为0.6V ±1%
时钟频率可在200 kHz至2.3 MHz之间调节
强制连续电流模式（FCCM）
外部时钟同步
每个降压转换器均有专用的使能和软启动引脚
输出电压电源正常指示
热过载保护

应用领域

汽车
汽车音频和视频
家庭网关和接入点网络
监控

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4V~8V
	输出电压	600mV~6V
	输出电流	3A；2A
	开关频率	2.3MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	3
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
