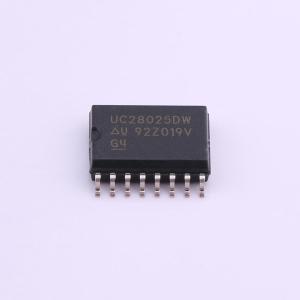

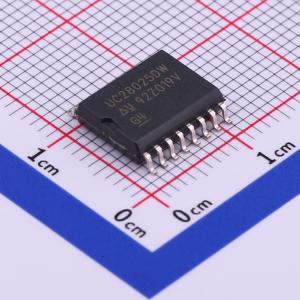

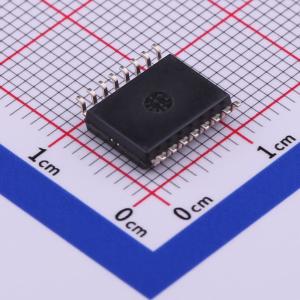

UC28025DWR

经济高效高频率PWM控制器

描述: UC28025DWR 是一款固定频率的 PWM 控制器,针对成本效益解决方案设计,具有最少的外部组件。它包括峰值电流模式、平均电流模式或振荡器、温度补偿参考、宽带误差放大器、高速电流检测比较器和高电流、高电平输出,可以直接驱动外部 MOSFET。保护电路包括电流限制比较器、TTL 兼容关断端口和软启动引脚,还具有完全锁定逻辑、逐周期电流限制、欠压锁定和可编程最大占空比控制等功能。
品牌名称: TI(德州仪器)
商品型号: UC28025DWR
商品编号: C523815
商品封装: SOIC-16-300mil
包装方式: 编带
商品毛重: 0.511克(g)

商品参数

商品概述

UC28023和UC28025是为高频开关模式电源应用优化的固定频率PWM控制器。UC28023是用于单端拓扑的单输出PWM，而UC28025则为双端和全桥拓扑提供双交替输出。针对使用最少外部元件的高性价比解决方案。UC2802x器件包括一个振荡器、一个温度补偿基准源、一个宽带宽误差放大器、一个高速电流检测比较器，以及大电流、高电平有效、图腾柱输出，可直接驱动外部MOSFET。保护电路包括一个阈值为1V的电流限制比较器、一个TTL兼容的关断端口，以及一个兼作最大占空比钳位的软启动引脚。逻辑电路采用全锁存设计，以实现无抖动操作，并防止输出端出现多个脉冲。具有800mV迟滞的欠压锁定部分可确保低启动电流。在欠压锁定期间，输出呈高阻抗状态。在最大化误差放大器的带宽和压摆率的同时，已将通过比较器和逻辑电路的传播延迟降至最低。这些器件的工业温度范围为-40℃至105℃。封装形式有16引脚SOIC（DW）或16引脚PDIP（N）封装。

商品特性

峰值电流模式、平均电流模式或电压模式（带前馈）控制方法
实际工作频率可达1MHz
输出传播延迟为50ns
±1.5A峰值图腾柱输出
标称工作电压为9V至30V
宽带宽误差放大器
带双脉冲抑制的全锁存逻辑
逐脉冲电流限制
可编程最大占空比控制
带迟滞的欠压锁定
带欠压锁定功能的微调5.1V基准源
与UC3823和UC3825功能相同

应用领域

使用电压模式、峰值电流模式或平均电流模式控制方法的离线和DC-DC电源转换器，单端或双开关拓扑设计

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	-
	工作电压	-
	输出电压	-
	输出电流	1.5A
	开关频率	-
	工作温度	-40℃~+105℃

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	全桥式
	静态电流(Iq)	-
	开关管(内置/外置)	外置
	输出类型	-
